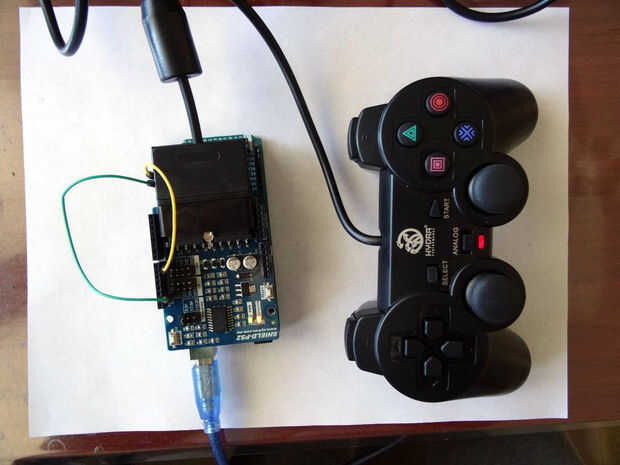

Paso 2: Conectar la pantalla y el controlador de PS2
Cytron PS2 escudo utilizado en la demostración tiene jumpers de configuración para la serie de Arduino UNO, o utilizar software de serie.
Utilizando la serie de hardware principal es problemático como el mismo serial se utiliza para programar el Arduino y para la depuración.
Arduino Mega tiene 4 series, y se recomienda utilizar una serie de hardware cada vez que uno está disponible.
Para conectar el PS2 escudo a uno de los puertos serie adicionales del Arduino Mega, puede utilizar los cables de puente.
1. Desconecte los puentes del Escudo de PS2.

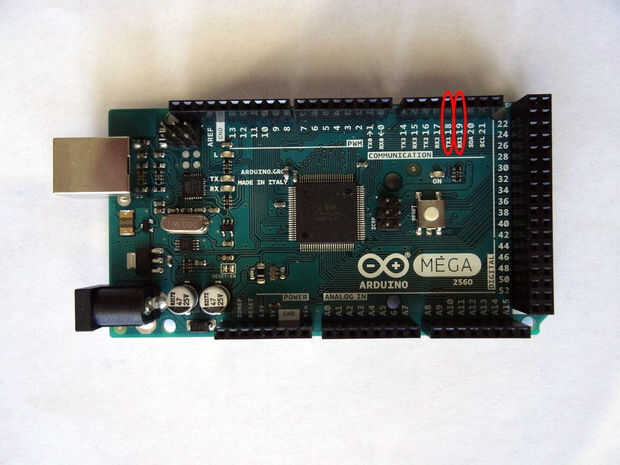

2. Si tienes macho a los cables de puente mujer conectar directamente los pines del puente marcado en la segunda foto con los círculos rojos a los pines de Arduino Mega con elipses rojas en el primer cuadro.

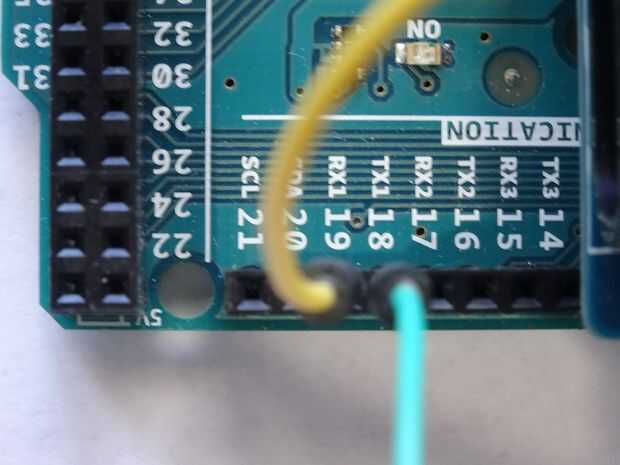

El pin RX (derecha en la fotografía del Escudo de PS2 ) debe conectarse al pin 19 (RX1) de Arduino Mega (primera foto)
El pin TX (izquierda en la imagen del Escudo de PS2 ) debe conectarse al pin 18 (TX1) de Arduino Mega (primera foto)
Si usted tiene solamente alambres de puente macho como es mi caso, puede utilizar la tapa del puente para hacer la conexión como se muestra en la figura 3
