Arduino Control remoto Bot usando TV remoto (4 / 8 paso)

Paso 4: Conexiones del TSOP

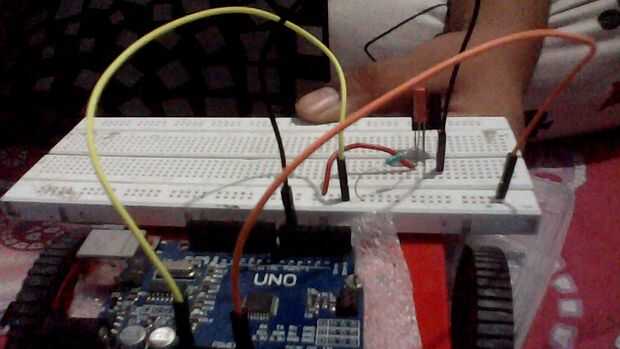

Lugar el TSOP en el protoboard.

(i) Conecte el pin 1 a tierra carril.

(ii) conectar un Resistor de 100 ohm entre + 5v y el pin 2.

(iii) Conecte un alambre puente entre las patillas 3 de TSOP y digital 6 de Arduino.

(iv) Conecte un condensador de 10uF entre pin 1 y pin 2 de TSOP.
