Arduino Control remoto Bot usando TV remoto (6 / 8 paso)

Paso 6: Conexiones de controlador de Motor L293D

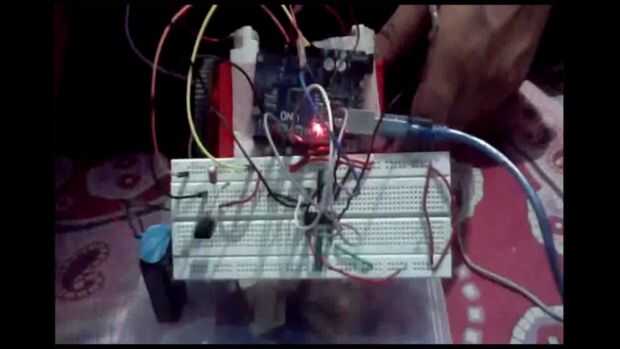

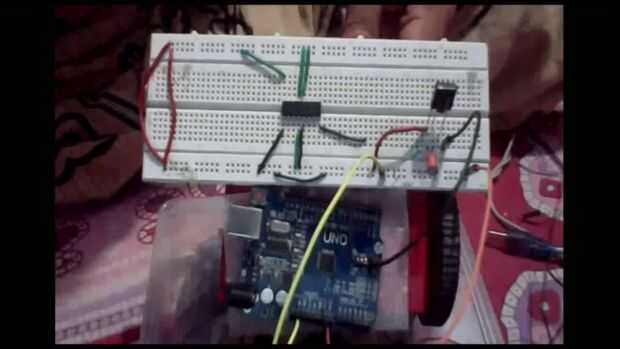

Conectar el controlador de Motor L293d en su protoboard. Conecte los pernos como sigue:-

(i) 1, 9, 16 a 5v.

(ii) 4,5,12,13 a tierra.

(iii) de los pernos 2 y 7 del IC de 8 pines y 9 de Arduino respectivamente.

(iv) 3 y 6 a los terminales del Motor1.

(v) los pernos 15 y 10 del IC 12 & 13 o Arduino respectivamente.

(vi) 14 y 11 a terminales del Motor2.

(vii) el pin 8 del IC se debe conectar al terminal positivo de una batería externa, la tierra de la batería debe conectarse a la base común.
