Paso 3: Hacer por el conector
Lo que necesitamos es el stand-by 5V poder (púrpura), el cable de control (verde) y los cables de tierra negra.

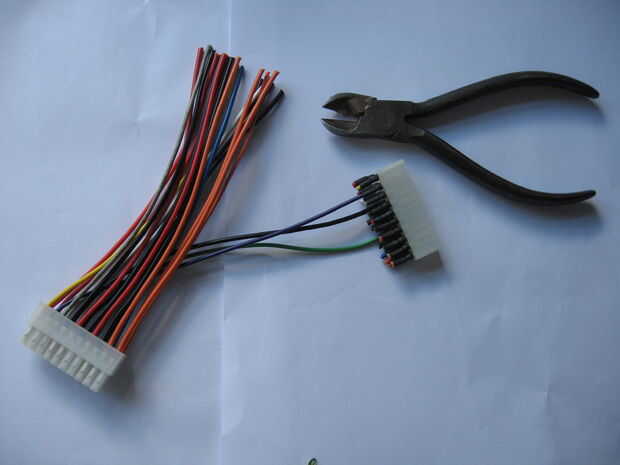

Comience con el extremo hembra del conector (bueno, que aprovecho que el extremo hembra - uno en la primera foto) y clip todo que no necesita cerrar el conector. Luego clip morado, verde y negro cerca del otro extremo. Deslice alguna contracción de escuchar sobre estos tres y estos cables y los cables de puente a que nos estamos conectando la tira.

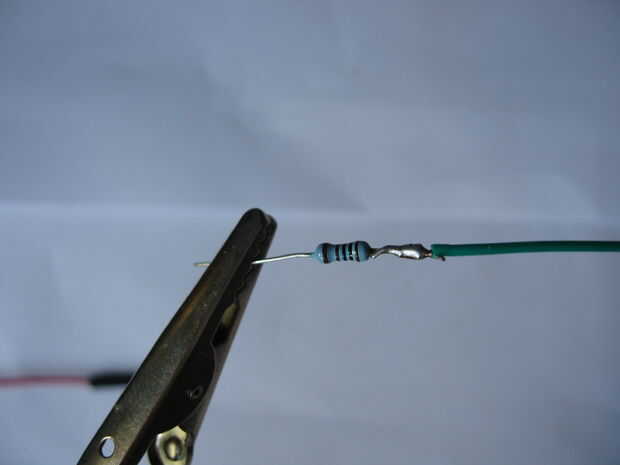

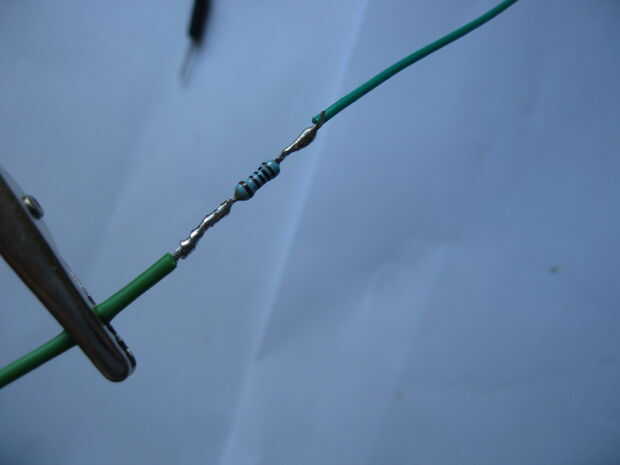

Vamos a añadir una resistencia de 1K al cable de control sólo porque podemos y evita cualquier riesgo de excesiva corriente que fluye cuando nos tire bajo con el microcontrolador. Por lo tanto, suelde la resistencia a la cabeza de puente verde y luego con el alambre verde del extensor ATX. Suelde los cables morados y negros con los puentes correspondientes (en mi caso rojo y negro). Finalmente, calentar al termo-retráctil.
