¿Arduino controla ATX fuente de alimentación (4 / 5 paso)

Paso 4: Controlar y utilizar tu Arduino ATX

Arduino usando como ejemplo, todo lo que necesitas hacer para utilizar y controlar la fuente ATX es:

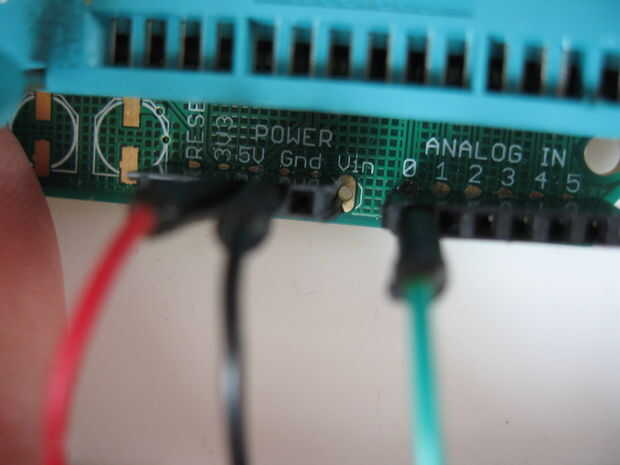

Tu Arduino con la púrpura (rojo en la imagen) de alimentación ATX cable a + 5V (no uses Vin) y el cable ATX negro a GND.

Conecte el alambre verde de ATX a cualquier pin de control.  He utilizado A0 (D14) porque se puede ver en la foto pero un pin de IO digital general funciona igual de bien.

Enchufe su ATX y su Arduino será accionado bu la alimentación principal y probablemente el ventilador permanecerá apagado.

Cuando necesite toda su potencia a emitir el comando:

const int ctrlPin = 14; usar cualquier pin que desee.  He utilizado A0 que asigna a D14.
pinMode (ctrlPin, salida); digitalWrite (ctrlPin, bajo);

Para volver a desactivar la alimentación principal, utilice:

digitalWrite (ctrlPin, HIGH);

Igualmente, para apagar, no se puede simplemente establecer en:

pinMode (ctrlPin, entrada);

para configurar el pin para again.* de alta resistencia

Ahora todo lo que necesitas hacer es conectar su alta carga actual a cualquiera de los conectores MOLEX de la fuente ATX y controlarlos con transistores, MOSFETs etc. como lo haría normalmente.  Al llegar el punto en el bosquejo cuando desee potencia, sólo el comando arriba y encienda la fuente de 30A!

Nota: usted debe tener cuidado de alimentar su directo de Arduino a los + 5V.  Si se conecta el cable USB entonces usted podría conseguir una corriente que fluye a usted puerto USB de tu PC así que tenga cuidado Conecte solamente una fuente de energía a la vez.

La especificación ATX sugiere que puede mantener la línea de + 5V o desconecte (set alta resistencia) para activar la alimentación principal: http://www.formfactors.org/developer%5Cspecs%5Catx2_2.pdf
