Paso 12: Transferencia de los circuitos de la cama de prueba del Arduino para el cableado final in situ

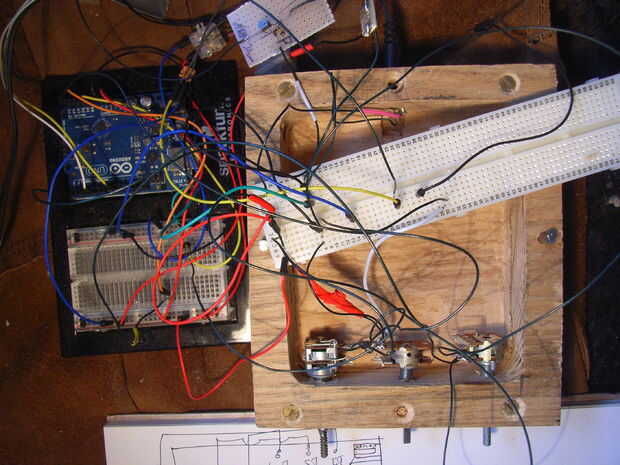

Esto era un desastre diferente de cables, y de vez en cuando todavía quedaron desaparecidas partes de las versiones anteriores del circuito en el protoboard.
Por ejemplo LED se utiliza para indicar visualmente cuando un potenciómetro se había movido en una versión, pero esto era para prueba sólo no era necesario que se transferirá a la caja del final
Los potenciómetros finales se pusieron en primera, y luego el circuito probado con estas en el lugar, con el resto del circuito en el protoboard. Esto era comprobar que los potenciómetros y sus conexiones no habían sufrido daños durante la instalación.
Esto era una guía de referencia a seguir durante la instalación física que hizo bastante fácil.

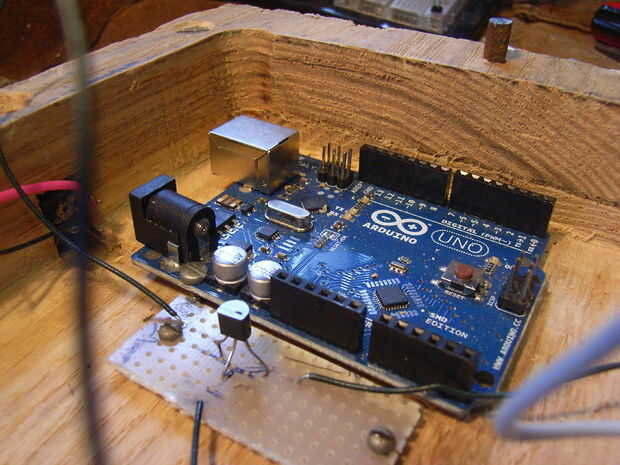

Los potenciómetros fueron en primer lugar (arriba, izquierda), seguidos de la placa Arduino y el circuito de transistor adicional (arriba, derecha)

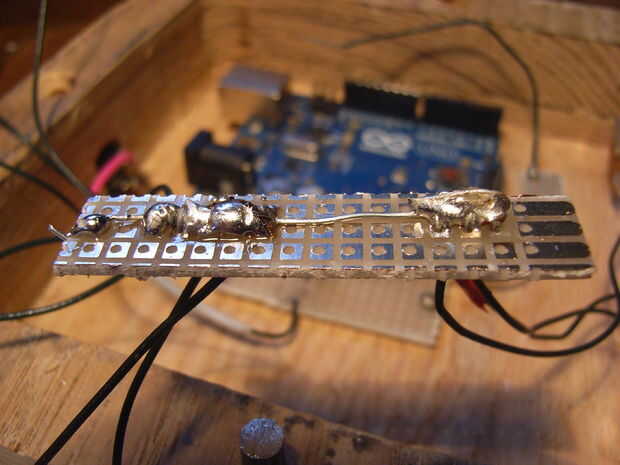

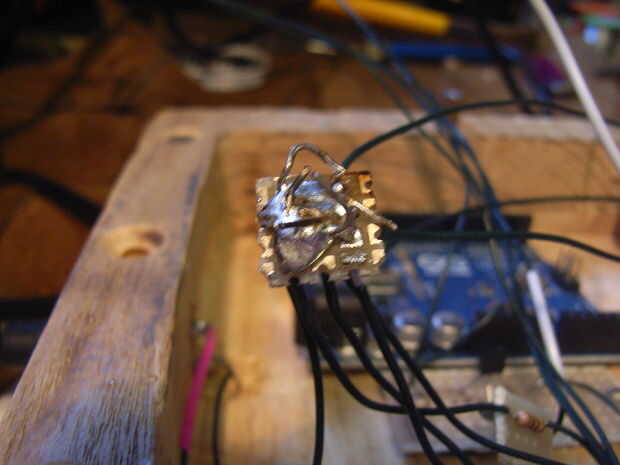

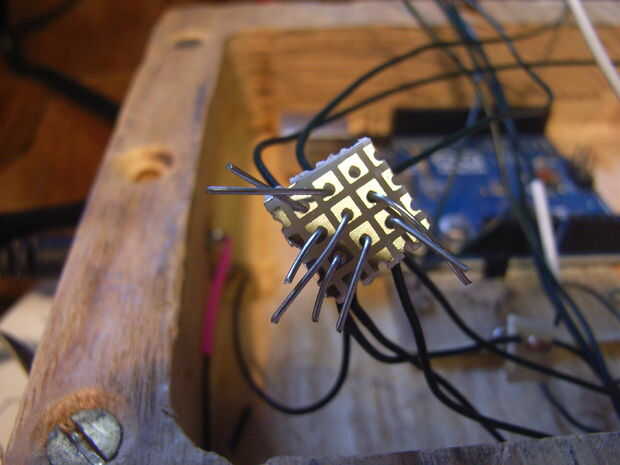

Esto fue hecho por simplemente soldar todas las conexiones de potencia juntos un pequeño sobrante del circuito (derecha) y todas las conexiones de tierra a otra (izquierda)
Tiene la ventaja adicional de conservar su forma cuando el doblado. Esto es porque tiene un núcleo de alambre, no una base trenzada como mayoría de electrónica los cables.
Esto hace grande para permanecer aseado en el cuadro y no requiere bridas ya que es bastante rígido.

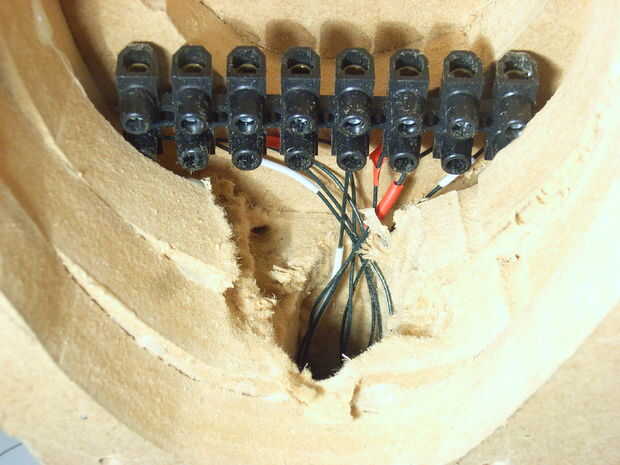

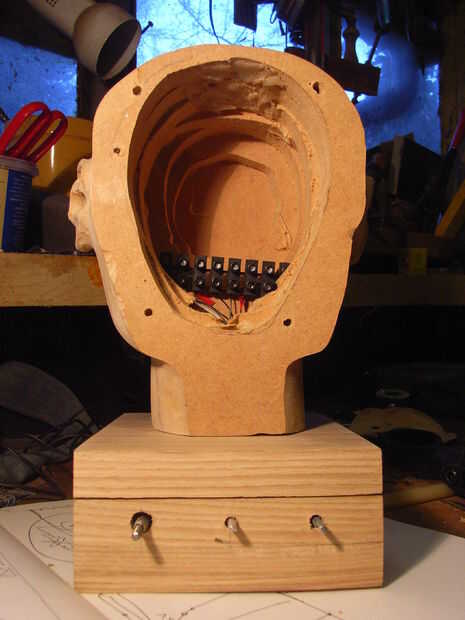

A la derecha es el acabado con la cara que se quita para mostrar las conexiones flexibles de los mecanismos de cara al bloque de conexión de la base de la cabeza.
