Arduino controla carillones de viento (9 / 12 paso)

Paso 9: Construir la estructura de soporte de campana

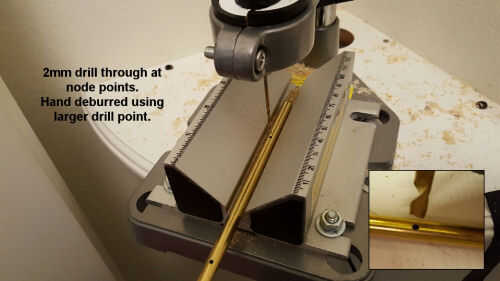

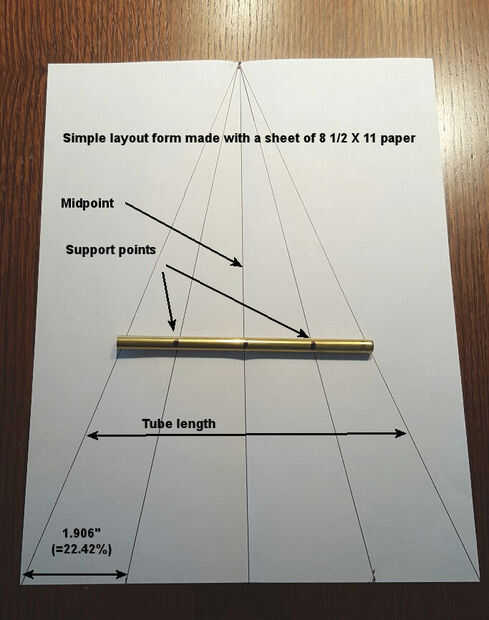

Primero las campanadas que tienen agujeros del soporte perforados. Los puntos de apoyo deben estar exactamente en el 22,4% de cada extremo del tubo. (Aproximadamente es suficiente). Para acelerar el proceso que construye una plantilla simple con líneas que representan la longitud de los tubos y el correspondiente apoyo punto de ubicación. Deberá colocarse un tubo en esta plantilla, alineada con los extremos tocando las líneas exteriores. Los puntos de apoyo fueron marcadas donde el tubo cruzaron las líneas interiores. A continuación, un taladro de 2 mm fue utilizado para perforar los dos agujeros en cada tubo.

Usted puede notar que las fotos muestran en algún momento tubos de latón en lugar de aluminio. Esto es porque un conjunto de tubos de timbre fueron cortadas de tubo de latón. Después de todo la medición, corte, ajuste y la perforación, decidí que eran un poco demasiado pesados y puede ser difíciles conseguir un buen "golpe" con las pequeñas fuerzas ejercidas por los mini-solenoides. Luego pasó a los tubos de aluminio.

Dos 5/16" tacos de madera, aproximadamente de 3" de largo fueron insertados en el bastidor de base. El marco de la campana consistió en dos 1/4 "X 1 1/2" piezas, pegados a 3/4" cuadrado de madera extremos. se perforaron agujeros de 5/16" a mate con las clavijas de madera. De esta manera, el marco se podía ajustar hacia arriba o abajo para ajustar las posiciones de ataque. Los agujeros fueron perforados y tornillos de rosca en cada extremo para fijar el marco a la altura adecuada. El marco entonces fue teñido para que coincida con la base

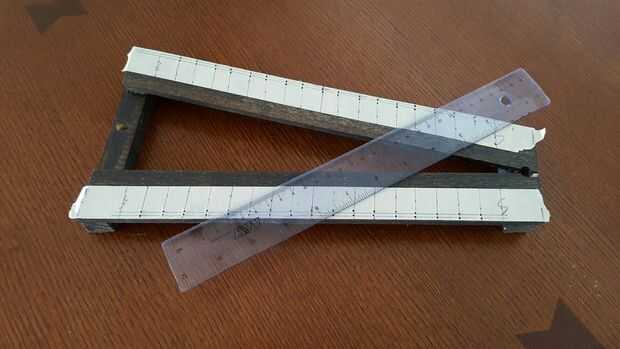

Cinta adhesiva se aplicó y ubicaciones de los conductos establecidos. Los agujeros fueron perforados en midway ubicaciones entre cada timbre. Dos agujeros fueron perforados en cada ubicación para permitir que la línea de nylon que se rosca a través del marco y a través de cada tubo a su vez.

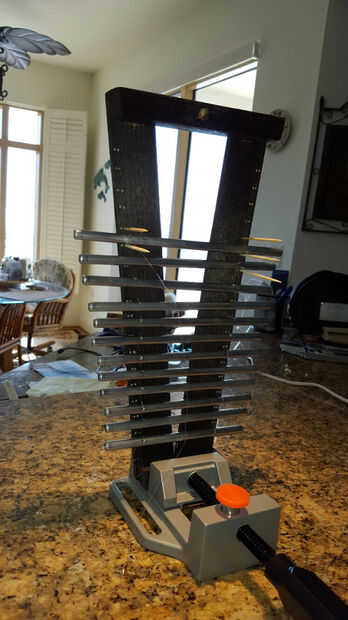

Me pareció más fácil sujetar el armazón en posición vertical durante la instalación de las campanadas. Puede cortar una línea de nylon largo de 3 pies (yo usé 6 lb test) y el extremo del hilo de rosca a través de una aguja de coser grande. Yo no tenía una aguja así utilicé una longitud corta del alambre de acero para hacer un ojo para sostener el extremo de la línea de nylon.

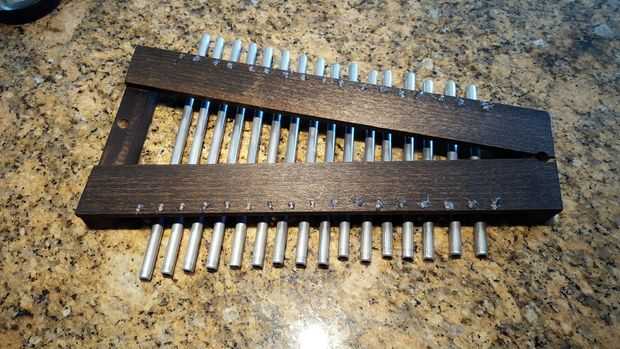

Luego los tubos fueron cosidos en, primero un lado luego el otro. Palillos de dientes fueron utilizados para los tubos de apoyo temporalmente como fueron agregados. Cada 4 tubos o así pues, el marco fue colocado sobre una superficie plana y las líneas de ajuste para que colgaría los tubos a la misma altura. Después del ajuste, se utilizó una pistola de pegamento caliente para consolidar la línea a la parte superior del marco. Este proceso se repite para el resto de los tubos.

Si construyo otra versión, ligeramente modificaría este marco superior; construcción con (2) 3/8 varillas en el lugar del 1/4 "X 1 1/2" Cruz piezas. Luego perforar horizontal me daría un limpiador de sistema de apoyo.

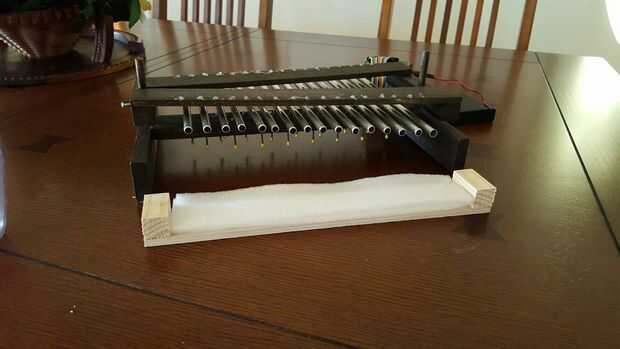

Hay una última pieza de hardware que se puede Agregar... Un cojín para amortiguar el sonido a los huelguistas como la caída hacia atrás. Hay un "clic" notable como la parte superior y parte inferior de la varilla del percutor golpee la caja del solenoide. El clic se enmascara cuando el percutor golpea la campanilla, pero es sensible a su lanzamiento. Una solución sencilla es no permitir que la barra delantero volver completamente a la parte inferior. Otra pieza o 1/4 "X 1 1/2" de madera, cubierto por una fina lámina de espuma de plástico, se instala debajo del marco delantero. Esto amortigua el rebote y elimina el "clic".
