Paso 4: Construir el escudo de Arduino

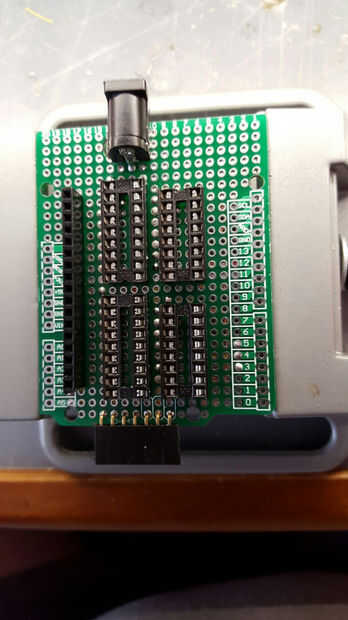

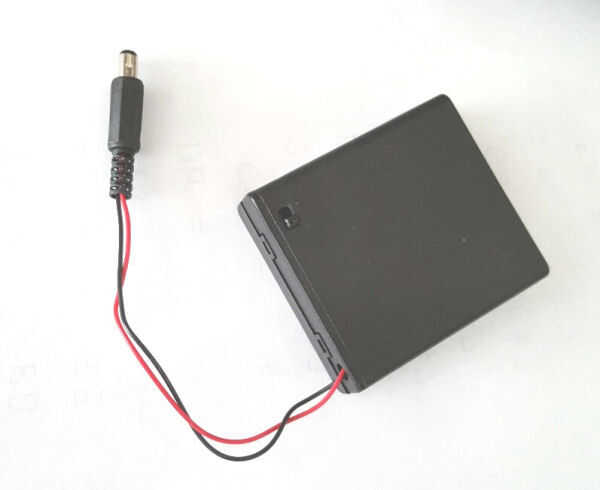

Decidí construir el circuito en una placa de prototipo de escudo de Arduino. Encontré una tabla que era todo plateado a través de orificios e instalado las clavijas pin 16 y 18 para el ICs. También he añadido una tira de 17 pin header hembra para el cable de entrada de montaje de la campana. Una toma de corriente del tablero de PC añadió que podría utilizar una fuente de paquete o energía de batería externa. Esto condujo los drivers Darlington y también fue conectado al pin de Vin de la Arduino. También he añadido otro encabezado que aceptaría un módulo de reloj de tiempo real para uso futuro.

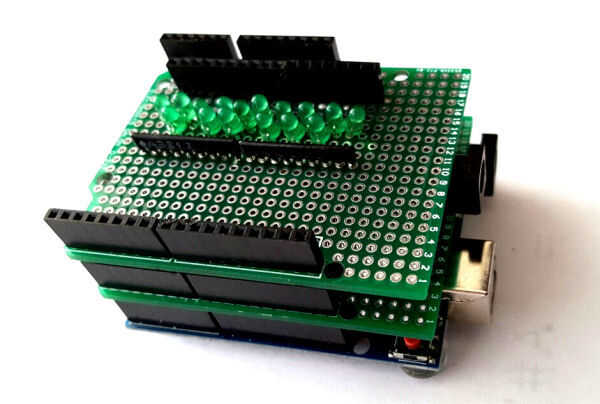

He intentado arreglar la Junta para que escudos adicionales podrían añadirse en la parte superior... Más en eso más adelante.

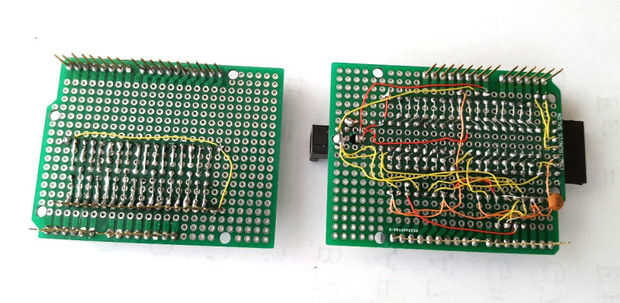

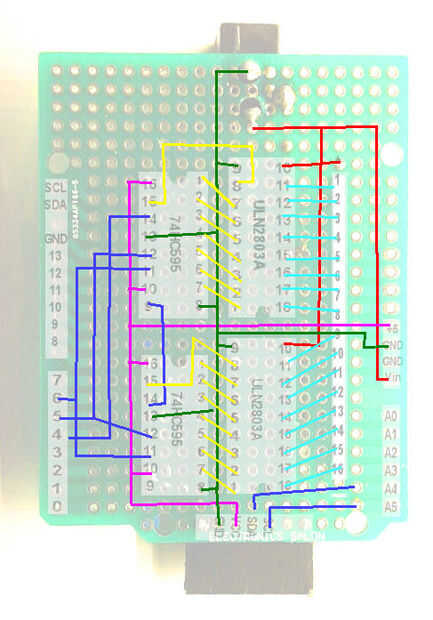

He mostrado la vista inferior de los cables del tablero. Nota que invertido la orientación de las fichas de registro y el conductor de turno para simplificar el cableado. Usé 30 Ga envoltura de alambre, soldado (no envuelto), para completar la Junta.

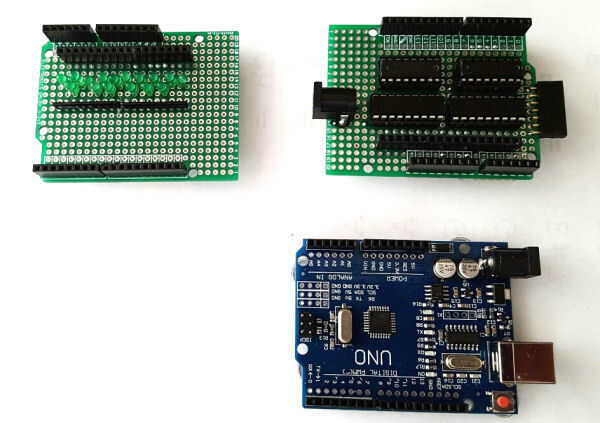

Un segundo escudo fue construido también que 16 LED. Esto le permite ver las notas de ser jugado y ayudó en la solución de problemas del software.

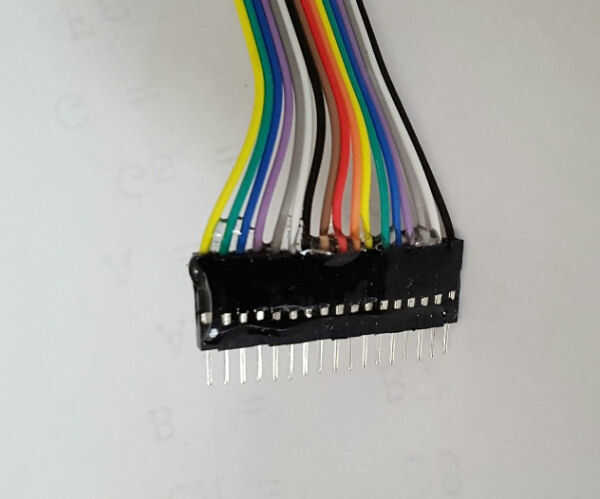

Se hizo un cable de conexión de un cable de largo espectro de 20 cm (17 pines macho en cada extremo). Las cubiertas de pin se consolidado junto con epoxi para conectores en ambos extremos del cable.
