Paso 3: La placa de Arduino prototipos hackeable

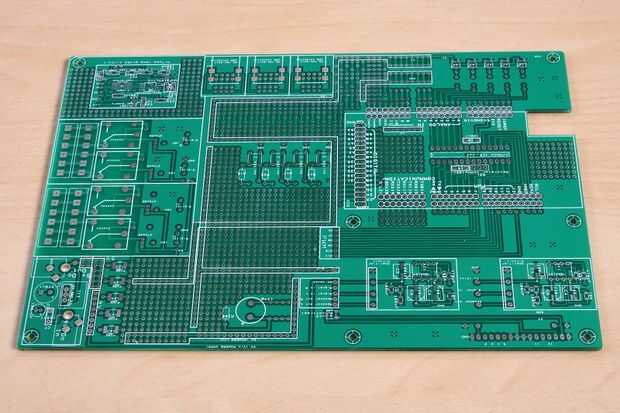

Originalmente, la placa de prototipado nació como resultado de la construcción de un dispositivo de detección de vapor de metanol alrededor de tanques de producción de biodiesel. Básicamente, quedé harto continuamente tener que rediseñar una pequeña placa de circuito para un proyecto pequeño así que decidió hacer cuatro veces más grande que la Junta y poner todas las características que podría posiblemente necesito para mis proyectos actuales y futuros en él. Las características se enumeran aquí:
- 4 x 20 LCD pantalla desmontable.
- x 4 los relés de 10 amperios.
- Enchufes USB x 6.
- Debido de Arduino desmontable o Uno.
- Capacidad de adjuntar parte 3 escudos directo a Arduino.
- Duro opcional con cable desmontable chip ATMEGA 328.
- Zumbador audio.
- Circuitos de amplificador de audio de alta potencia altavoces externos.
- K - circuito de termopar tipo sondas de temperatura alta.
- Circuito de regulador de potencia de CC.
- Potenciometro x 4.
- Interruptores de botón x 3.
- Varios arreglos de pasadores de vacíos en grupos de 2, 3 y 4 para hacking general.
- 5V, 9V y tierra autobuses recorriendo todo el tablero.
- Agujeros para pernos en una caja.

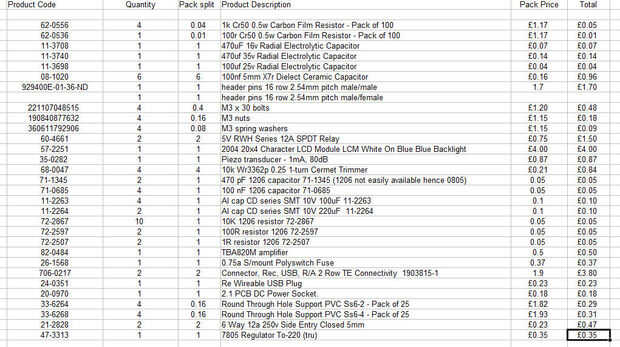

Dos caras, chapado en oro Junta, con casquillos de perno muy durable para volver a trabajar (la Junta debe ser doble cara).
Se advirtió que la Junta utiliza algunos componentes montados superficie muy pequeña (SMC), pero el tutorial en vídeo EEVblog muestra exactamente cómo hacerlo. Las ventajas de la utilización de comités es que podemos utilizar los componentes más actualizados y ahorran una gran cantidad de espacio para que más de la Junta Directiva pueden usarse para otras cosas.

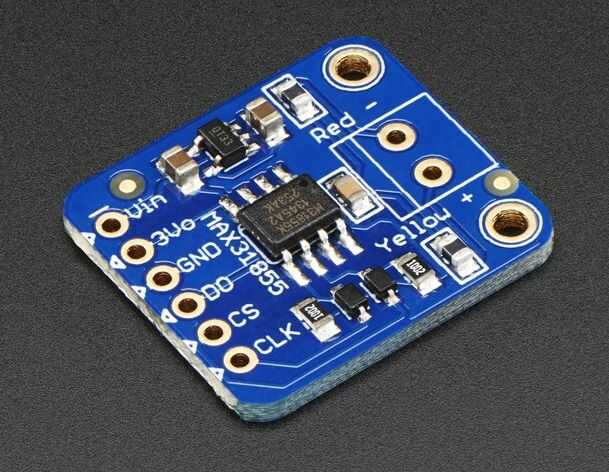

Obviamente, nosotros podríamos simplemente comprar un amplificador de termocupla MAX31855 breakout Junta de adafruit, o hacer lo que hacen, que debe empezar de una de estas romper tablas para probar que mi código funcione correctamente y actualizar entonces la Junta dura para soldar todos los componentes en directamente. La ventaja con soldadura dura es que el circuito es mucho más robusto y resistente a vibraciones y abuso general que hay en el mundo real. Una cosa para recordar es que el chip de MAX31855 tiene un sensor de temperatura interno y el chip un poco caliente durante el uso. Además, debe colocarse lejos de fuentes de calor obvio en el tablero, o de lo contrario, como la pantalla LCD o los reguladores de energía.
¿Otras cosas a tener en cuenta son cosas como ruido digital - es la codificación complicada? He tenido este problema con el sistema 'un cable' de medición de temperatura - dio demasiados errores.
Es importante que nuestro circuito termopar no falla debido a la vibración etc. y así también nuestros amplificadores audio. Estos circuitos nos están dando las lecturas de temperatura y audio advertencias sobre el estado del dispositivo y que son características de seguridad importantes.
También es importante para mí que el tablero es fácil de usar, por esta razón, he anotado cada componente con número de referencia del fabricante o valor real para que cuando vuelva a él un año o tan más adelante solo puedo leer el texto y en los componentes de la soldadura sin tener un montón de otros archivos o páginas para leer. La información es de la Junta justo en frente de mí.
