Paso 4: Construcción del dispositivo de vaporización
Básicamente, este dispositivo funciona poniendo 60 vatios de potencia a través de una pequeña bobina de calefacción casera envuelta alrededor de una olla pequeña de acero inoxidable. El ácido oxálico se mide en el bote, la electricidad se enciende y un soplador bombea el humo en la colmena. Este dispositivo está conectado eléctricamente al sistema de control basado en Arduino que puede controlarse la temperatura y el ventilador encendido en el momento adecuado. Todo lo que necesitamos es la temperatura en el recipiente alcance la temperatura de vaporización (sublimación) del ácido oxálico punto de ácido oxálico: 175 grados centígrados.

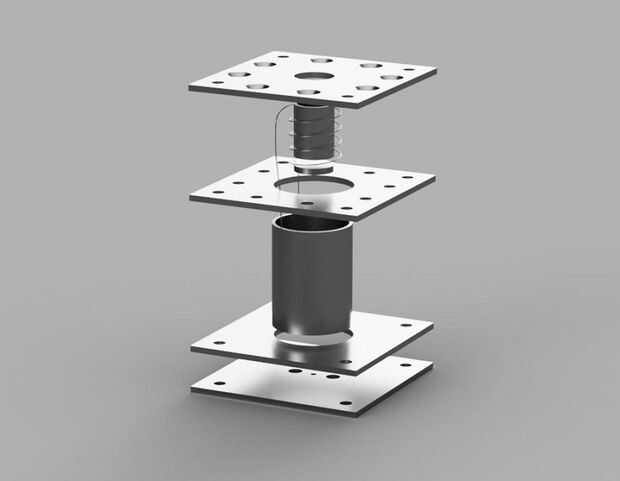

Además, la bobina está aislada de la olla por una envoltura de fibra cerámica. Luego pasa una segunda capa de fibra alrededor del exterior de la bobina y todo el conjunto va dentro de otro más grande, tubo de acero inoxidable o 'la cubierta' para protegerlo de los elementos.
Dimensiones esenciales:
- Las placas de la Plaza: 86 x 86 x 3 mm
- Olla de acero inoxidable: OD 19, ID 16 x 25 mm.
- Cubierta de acero inoxidable: OD 38, ID 34 x 80 mm.

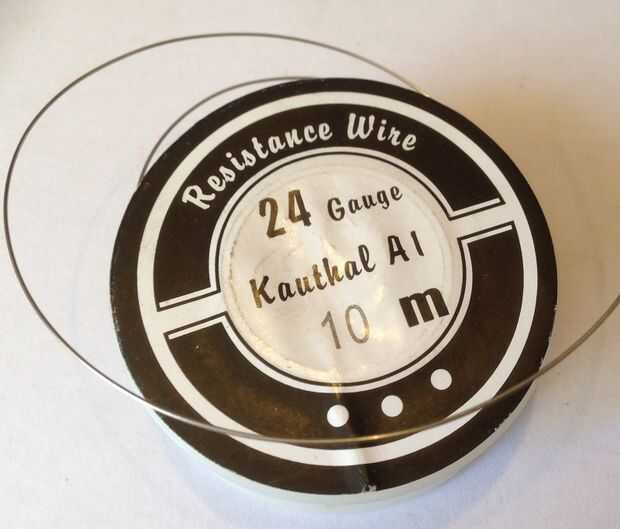

- kanthal 01 x 300mm de largo calibre 24 en batería de 12 voltios
- Pernos (no mostrados): 5mm
La potencia del calentador está dada por el tipo de cable y su longitud. Cuando montado este calentador he probado los amplificadores pasando a través del cable con una pinza medidor y 12v batería de coche para comprobar que no había ningún cortocircuito entre el cable y los componentes de acero inoxidable y también entre las bobinas individuales de alambre tocan.
La bobina cables llegan al aislamiento terminales (no mostrados) que tornillo en la parte inferior la mayoría de la placa y el termopar wire (última foto) empuja en a través de un orificio pequeño 3mm en el centro de la placa inferior cerca de la parte inferior de la maceta de vaporización como sea posible, pero sin tocarla.
Las bobinas de la bobina alrededor de la olla de acero inoxidable es bastante incómoda ya que los cables son muy elásticos. Con algunas prácticas, los cables pueden ser sostenidos en la posición deseada y atacó con un poco de corriente para hacerlos 'set' en el lugar correcto.
