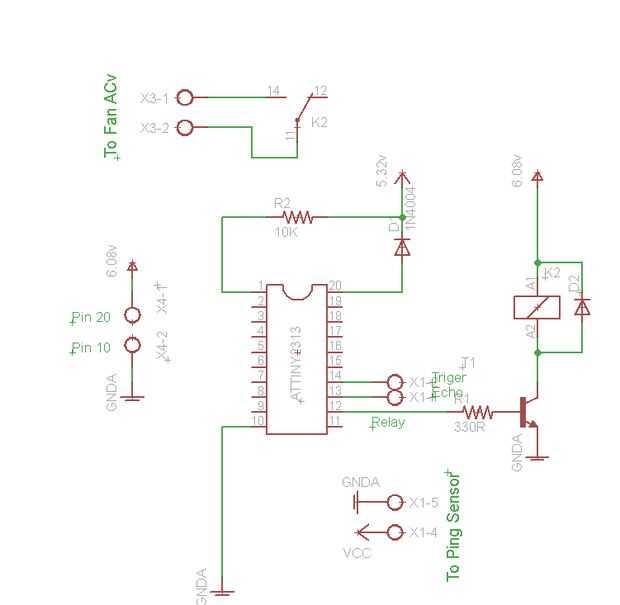

Paso 2: circuito
Único lo que necesita explicación es la fuente de alimentación.
Es un 5v (hierba de la pared) que pone 6.08v ya sea en carga o no. A rito de un relé de 6v, pero no un micro-controlador

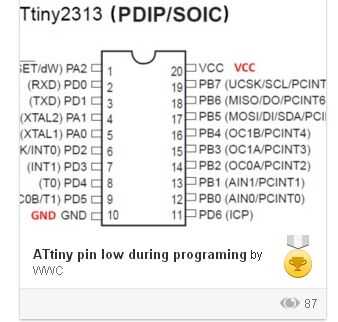

Escenas el ATtiny2313 necesita 5v pongo un diodo 1N4004 en la línea VCC para reducir el voltaje de .6v. Es el estándar de tensión para un diodo rectificador.
6.08v - .6v = 5.48v.
Tensión máxima de operación permisible es 5.5v en la hoja de datos. Sí está empujando a piratically voltios máximo. Pero es un experimento para ver cómo funciona. Hasta ahora ha estado funcionando durante 3 meses y todo está bien.
