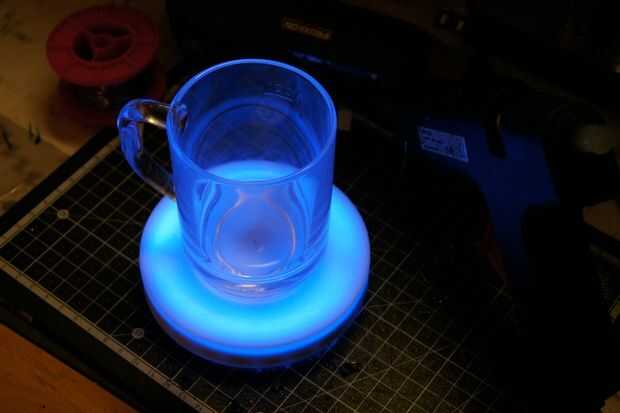

La elegante montaña es una montaña inteligente para sus bebidas. Reconoce que los diferentes tipos de bebidas colocan encima de ella, con un cóctel de la montaña Smart brilla en algunos colores atmosféricos y lentamente cambiantes. Si pones una taza de té caliente en él, automáticamente inicia un programa de temporizador de té especial que muestra, cuando el té está listo para beber. Si el vidrio está vacío o lleno de una bebida fría de la montaña rusa elegante brilla intensamente azul, si la bebida dentro del vidrio está caliente, brilla intensamente rojo.
La montaña inteligente utiliza una tira de LED con 23 LEDs RGB, cada uno conducido por un chip de WS2812, que brillan en diferentes colores. Contiene un sensor de presión propio basado en Velostat, que reconoce el peso de los diferentes tipos de vidrios. Además se coloca un sensor de temperatura de Texas Instruments TMP006 con la montaña. Este sensor detecta cambios rápidos de la temperatura del vidrio sin necesidad de tocar el objeto. Para este propósito la TMP006 usa un utiliza un termopar para absorber la energía infrarroja emitida por el cristal y usa el correspondiente cambio en el voltaje de la termocupla para determinar la temperatura del vidrio. Comparando estos valores de los sensores con perfiles predefinidos la montaña inteligente distingue entre bebidas y copas diferentes.
Esta instrucción permite para construir 2 variantes de la montaña inteligente. La primera variante utiliza piezas impresas sólo 3D, las variantes segundo reemplaza algunas partes impresos con vidrio acrílico y, por tanto, implica trabajo adicional. Se recomienda construir la primera variante, puesto que algunas partes de la montaña inteligente tienen que ser impreso en 3D.
No confundir, los cuadros en este instructable es mostrando mi primer prototipo. He utilizado piezas de corte láser en lugar de piezas impresas 3d. Pero el proceso es casi el mismo. Si utilizas 3D impreso piezas puede dejar algunas instrucciones de este paso. Cuando menciono discos de vidrio acrílico que representan también las piezas 3d de fondo impreso.
Lista de materiales:
1 x Arduino Mini Pro
1 x Adafruit TMP006 Breakout
1 x tira de LED WS2812 con 23 LED
1 x componentes impresos 3D (Thingiverse)
1 x resistencia 2,7 KOhm
1 x 6x6cm Velostat
1 x 3, 7V 250 mAh LiPo batería (lady bug)
1 cable de x
1 x cinta aislante
utilizado cuando no la pura variante impresa 3d:
1 x círculo Ø11 cm de papel blanco normal
1 x anillo (ancho de 5mm) Ø11 cm de papel grueso o cartulina
disco espesor 1 x 5 mm de vidrio acrílico Ø11 cm
disco grueso 1 x 3 m m de acrílico cristal Ø 11 cm
Dispositivos y herramientas utilizadas:
1 x impresora 3D
1 x dremel (herramienta rotatoria multifunción)
caliente 1 x pistola de pegamento del derretimiento
1 x soldadura de hierro
1 desbloqueo de x FTDI
1 x cortador
1 x tijeras
1 IDE de x Arduino
tiempo y pagar:
2 - 4 horas
