Paso 9: Conectar tu escudo de relé
- Relé protector
- Cinta aislante
Wikipedia explica que es un relé
Un interruptor operado eléctricamente. Muchos relés utilizan un electroimán para operar un mecanismo de la conmutación mecánica, pero también se utilizan otros principios de funcionamiento. Relés se utilizan donde es necesario un circuito de control por una señal de baja potencia (con aislamiento eléctrico total entre el control y los circuitos controlados), o donde varios circuitos deben ser controlados por una señal.
Lo necesitamos en este caso como estamos tratando de controlar alta potencia red bastante luces con señal de baja potencia de Arduino.

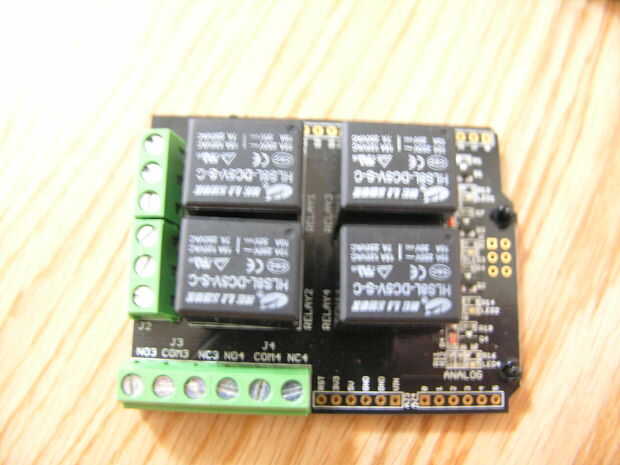

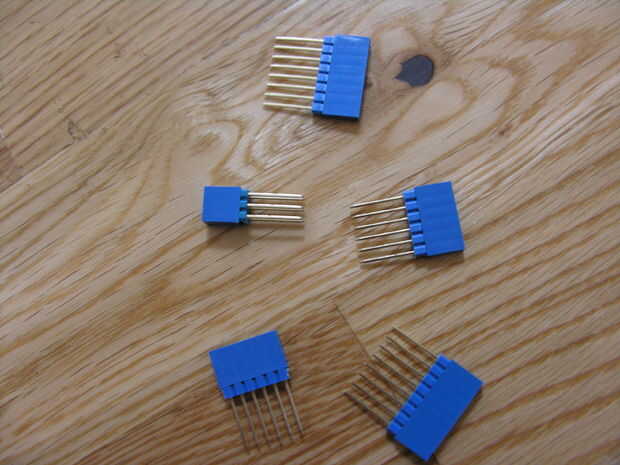

El Relais protector que purchesed consistió en la placas y pasadores y se sienta encima del Arduino. Esto significa que tenemos que tomar la salida de las clavijas conectadas a Arduino y recordar qué pines de puente fueron conectados a qué número de pines de Arduino.
Desconecte el USB de la Arduino

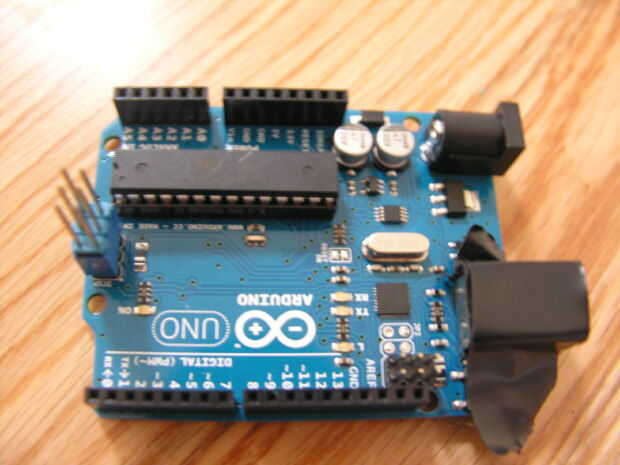

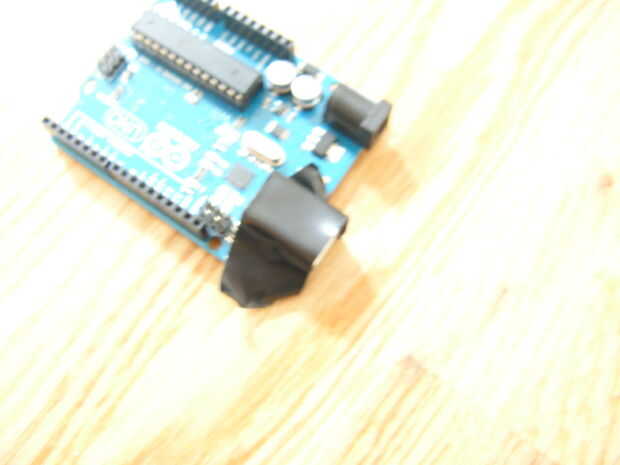

Para asegurarse de que el escudo de relé no toque el puerto USB de Arduino, colocar unas tiras de cinta aislante para cubrirlo.

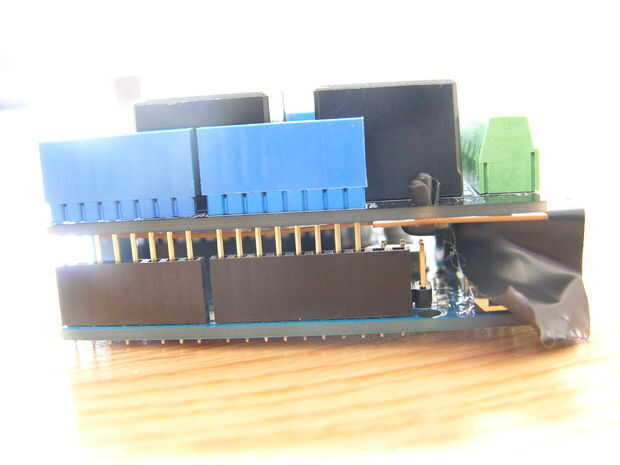

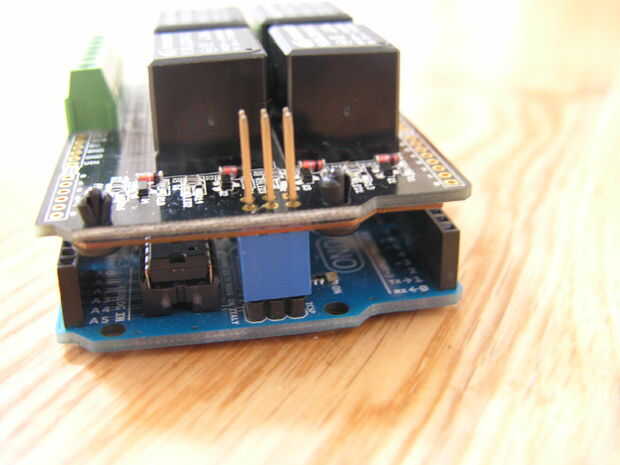

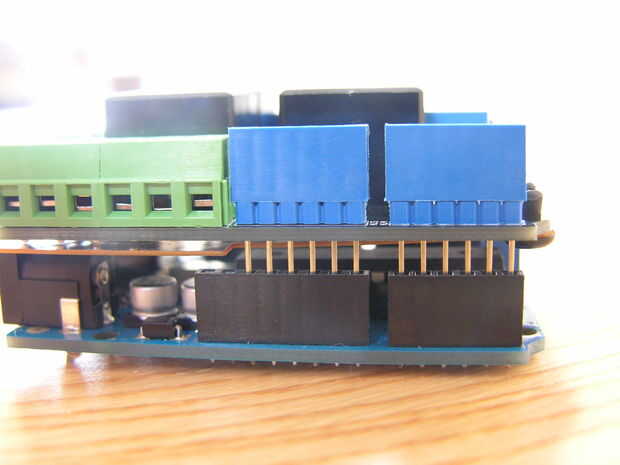

Por favor, ver las imágenes sobre cómo colocar la pantalla del relé a Arduino.

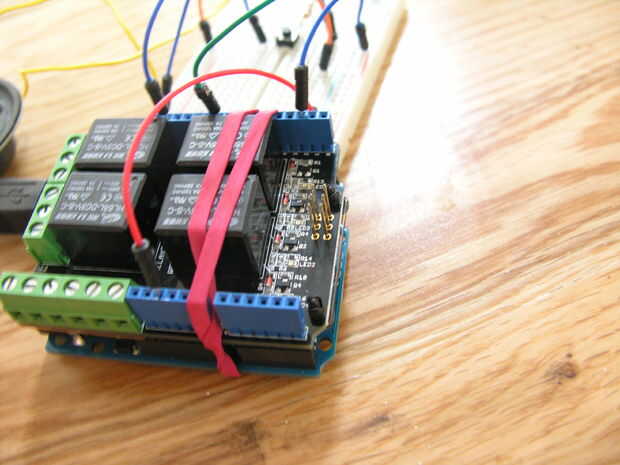

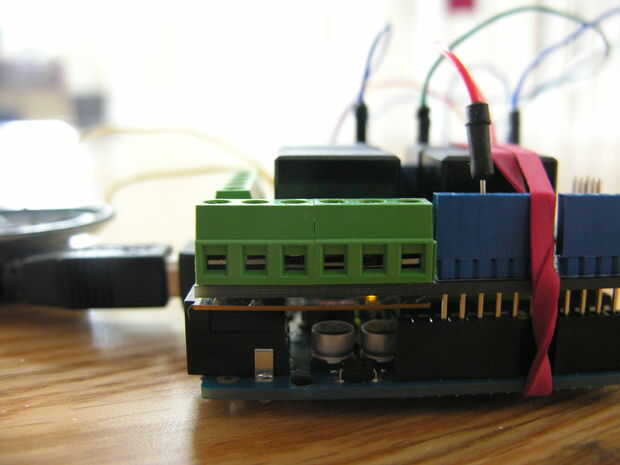

La conexión del relé con Arduino no era gran así que usé una banda elástica para mantenerlos juntos. Si usted tiene acceso a equipos de soldadura, puede soldar los encabezados de relé protector en el escudo de relé. Esto debería dar una mejor conexión.
Como vamos a poner a continuación en las luces de hadas, podemos eliminar el LED. Esto fue sólo un paso intermedio.

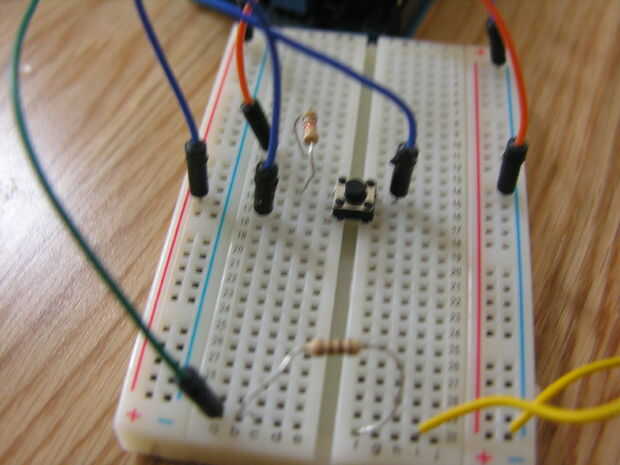

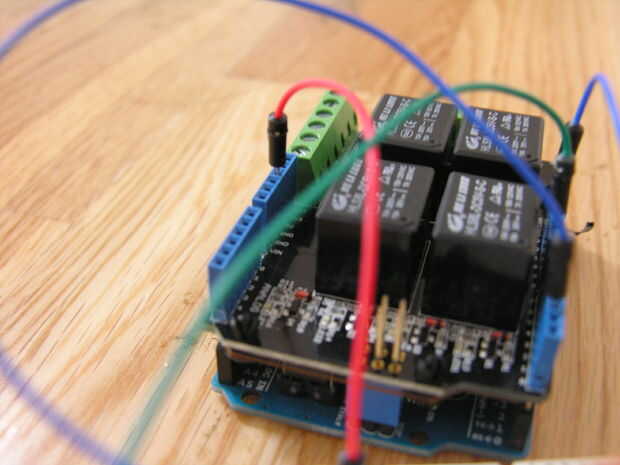

Una vez conectado el relé escudo podemos poner las clavijas de puente de la a los orificios de pernos de relé protector.
- Los relés utilizan pines 7, 6, 5 y 4 así que asegúrese de que no usar alguna de estas
- PIN 7 = relé 1
- PIN 6 = relé 2
- Pin5 = realmente 3
- Pin 4 = relé 4
- PIN 9 - altavoces
- 5V Pin - positivo
- Pin GND - negativo
- Pin 2 - botón
