Paso 11: Conectar las luces bastante
- Destornillador de cabeza plana pequeño
Una vez que el relé está configurado es hora de conectar las luces de hadas.
Ya que estamos controlando el pin 4 y pin 7 que tenemos que asegurarnos de que estamos utilizando los correspondientes relés de 4 y 1 (sólo utilizaremos 2 de los relés de la 4 como sólo tenemos 2 juegos de luces para encender y apagar).
- Asegúrese de que las luces no están conectadas a la red

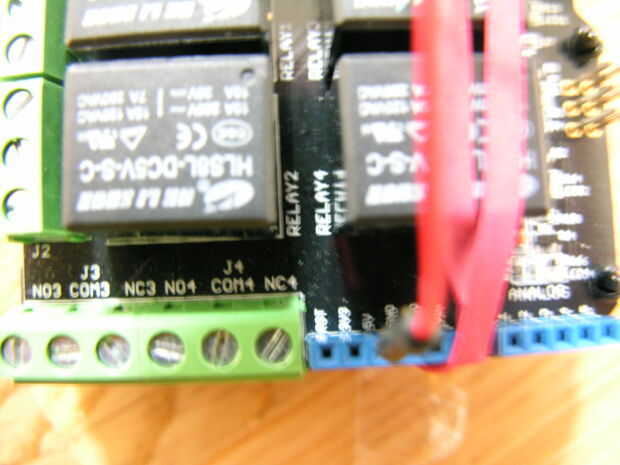

- Relés tienen 3 conexiones
- Relé interruptor está abierto por defecto (sin conexión)
- Común - si cualquier defecto abierto o cerrado
- Relé interruptor está cerrado por defecto (conexión)
En este caso vamos a seleccionar por defecto abierta y queremos que las luces de hadas que se fuera por defecto (se puede cambiar esto si desea que las luces que en forma predeterminada)
- Desatornille el primer conjunto de cables de luz de la regleta (asegurándose de que no es el cable de tierra)
- Tornillo en un extremo al punto común del relé
- Tornillo de extremo el otro extremo hasta el punto de relé abierto
- Repita para el otro cable de luz (otra vez para asegurarse que no sea el cable de tierra) en el otro conjunto relé
- Mantenga el cable de tierra conectado con el bloque terminal.
¡ Ahora está todo preparado y listo para probarlo!
