Arduino controla intermitente hadas luces de Navidad con Jingle Bells (8 / 12 paso)

Paso 8: Configuración de las luces de hadas

• Luces de Navidad de hadas
• Peladores de alambre
• Destornillador de cabeza plana pequeño
• Bloque de terminales

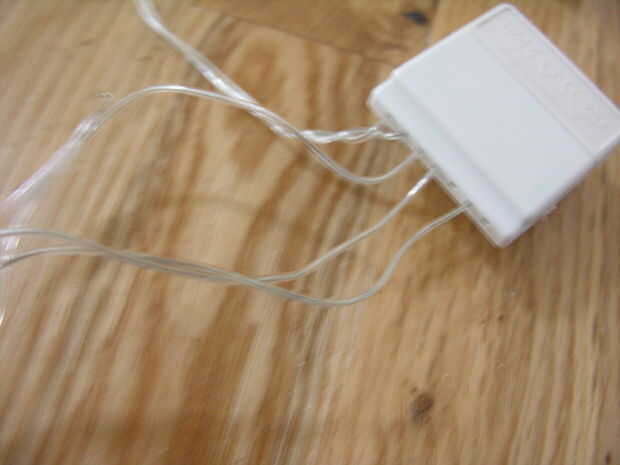

Las luces de hadas compré tenía los 3 cables en la caja de control de luz, tuyo podría tener un número diferente para ajustar en consecuencia.

Primero necesita determinar qué cable es lo que, en mi caso tuve:

1. Cable de control de luces rojas y azules
2. Cable de control de luces verde y naranja
3. Cable de tierra

Cómo determinar los cables:

1. Conecte las luces a la red por lo que son en

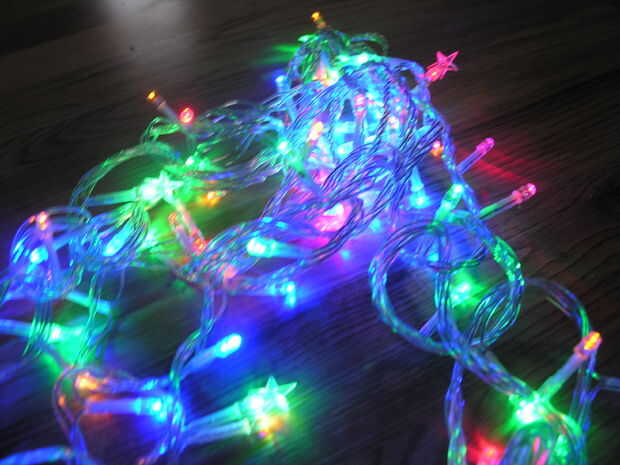

2. Interruptor a través de la configuración del cuadro de control de luz por lo que todas las luces estén encendidas constantemente (queremos controlar las luces con nuestro Arduino y no desea que la caja de control de luz interfieren)
3. Desconecte las luces de la red (están a punto de cortar los cables y no quieren un choque!)
4. Cortar uno de los conductores entre la caja de control de la luz y las luces
5. Enchufe de que las luces hacia la red

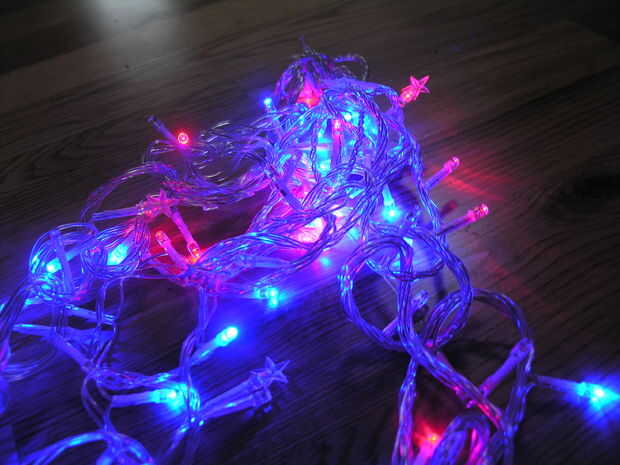

   1. Si apagarán las luces roja y azul, este cable controla las luces roja y azul

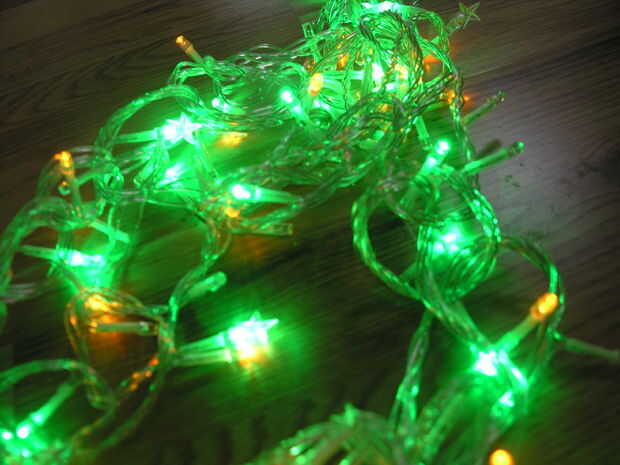

   2. Si apagarán las luces verdes y naranjas, este cable controla las luces verdes y naranja
   3. Si todas las luces se apagarán, este es el cable de tierra
6. DESCONECTE LAS LUCES DE LA RED

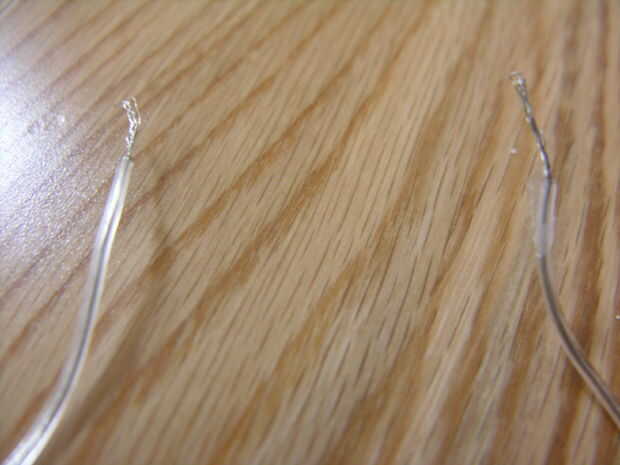

7. Usar el pelacables de la tira de plástico de exponer el alambre y retorcer juntos

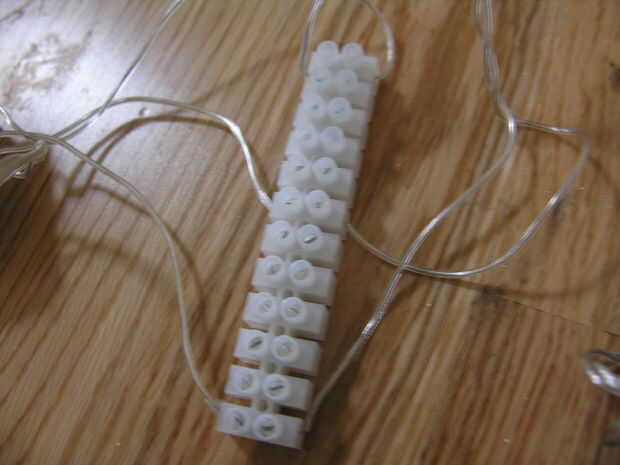

8. Uso del bloque de Terminal de conectar los cables de nuevo juntos
9. Repita este paso para los cables teniendo en cuenta de que es el cable de tierra
