Arduino controla la tira RGB LED para el salón (3 / 6 paso)

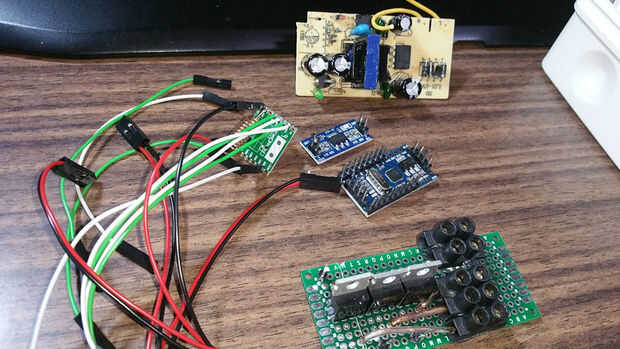

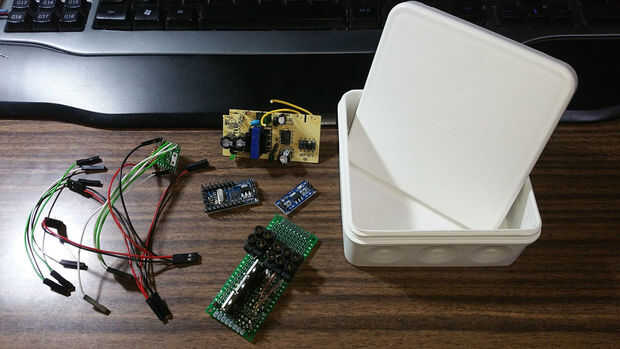

Paso 3: Poner las cosas juntas

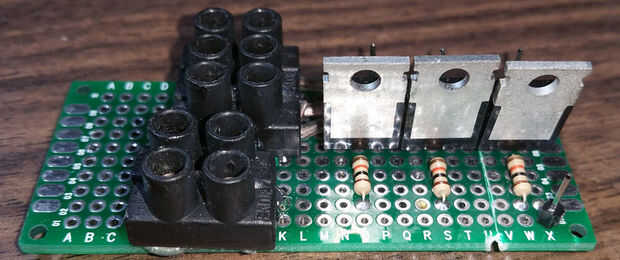

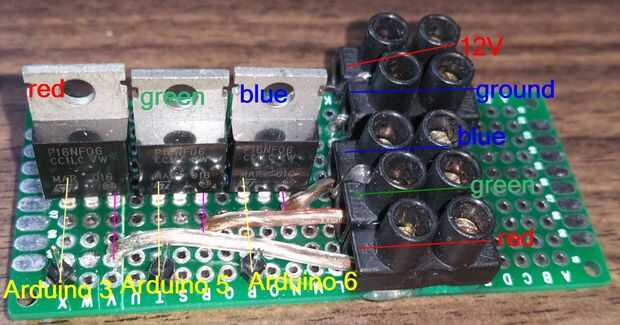

Para tener buenas conexiones, soldado todo juntos. Los MOSFETs se sueldan al tablero con un desplegable y algunos pernos de Dupont. Los conectores de cable negro son caliente-pegado directamente a la Junta.

Porque la tira del LED es pegajoso pegado directamente a la madera y el espacio es muy limitado, los conectores LED entregados tenían que ser perdidos y cable AWG 22 fueron soldadas a él.

Para más info sobre el MOSFET y LED y cosas, consulte algunas páginas de Adafruit o http://www.jerome-bernard.com/blog/2013/01/12/rgb-...

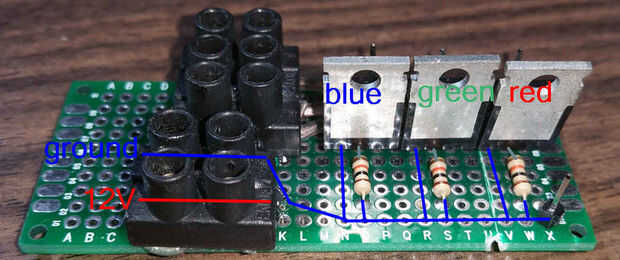

Asegúrese de reunir la tierra del Arduino y el suelo de 12V, o los LEDs será a plena potencia y no regulable.
