Paso 1: Materiales y herramientas necesarias

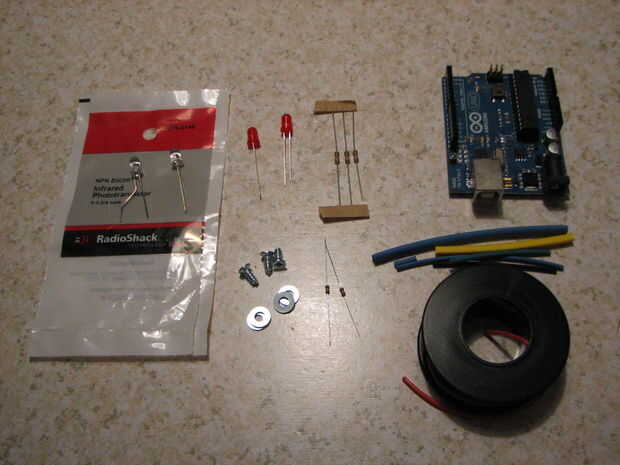

1 - Arduino (cualquier arduino compatible)--Adafruit .com tiene un mini-arduino muy barato (alrededor de $8) llama la "baratija" que debería funcionar muy bien (yo no he probado todavía). Este diseño debe trabajar con 5 voltios o 3 voltios arduinos--de alguna manera, 3 voltios es mejor (menos energía)
Resistencias de ohm 56 K 330 K 2 - (1/4 watt) [he encontrado que IR fotosensores necesitan mayor resistencia, ohmios (para más sensibilidad)]
2 - 330 ohmios resistencias (1/4 watt) (o 4, si usando diodos LED emisor de IR).
2 - LEDs (rojos, que verde, azul, usted elige!)
2 - IR fototransistores (Radio Shack #276-0145) o Radio Shack #276-0142: emisor y Detector de par (el emisor puede configurar en un "puente" hacia abajo en el detector, para que el detector funcione mejor). Si usted utiliza el LED emisor de IR, les cable hasta la batería, o potencia de entrada, con una resistencia de 330 ohm en serie (como en los LED rojos).
1 - 9 voltios batería y adaptador para arduino

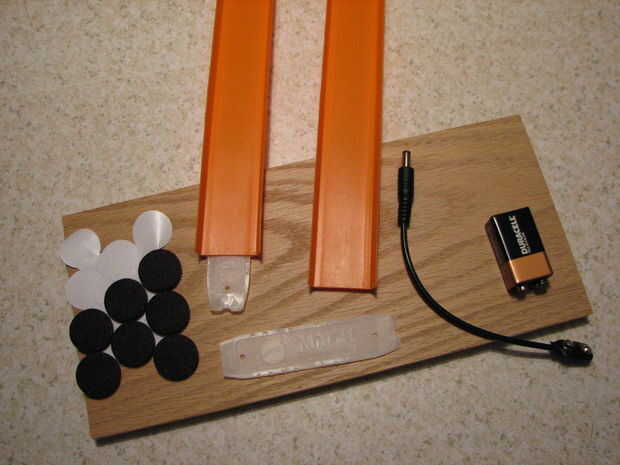

Materiales adicionales:
-Alambre
-Tubería del encogimiento del
-Tornillos para madera pequeños - 3/8 de pulgada largo (x6)
-Pequeñas arandelas (x8)
-1/2 x 6 x 10 pulgadas tablero utilizado como base (utilizar roble, pero podría ser cualquier madera)
-Auto adhesiva fieltro pies (x4)
-Cartón / cartulina
-Cinta de embalaje
-Hot Wheels pista y pista conectores
Herramientas:
-Soldador
-Cortadores de pelacable
-Taladro y brocas
-Destornillador
-Engrapadora manual
-Tijeras
-Lápiz
-Cinta métrica
