Arduino controla meta (3 / 7 paso)

Paso 3: Construir la base

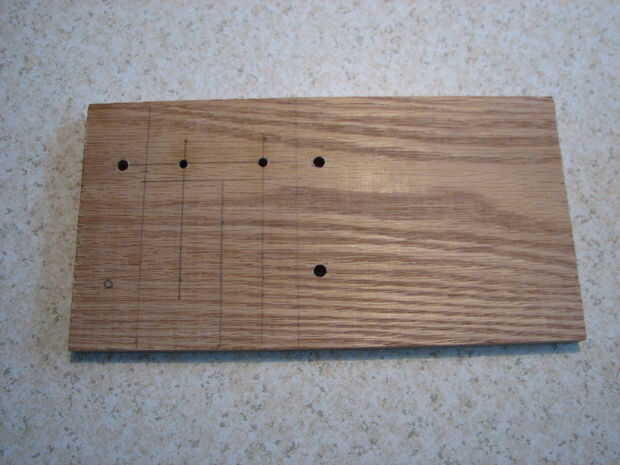

Desea comenzar con un tablero de 1/2 x 6 x 10 pulgadas; las dimensiones no tienen que ser exacta.  Corte el tablero a la medida si es necesario.

Hacer una línea alrededor de 1,5 pulgadas paralelo al extremo más largo para la colocación de los agujeros para los 2 sensores y 2 LEDs.  Para la pista que utilizan, los sensores hay que 1,75 pulgadas aparte, marque las posiciones de estos.  A continuación marcar las posiciones de los LEDs a 1,25 pulgadas hacia fuera de los sensores.  A continuación dibujar las líneas del centro de las dos pista carriles pasando por el sensor marcas y perpendicular al lado largo del tablero.  Estas líneas se utilizará cuando la melodía de conector de montaje.  Aunque no es necesario, también marcó líneas para mostrar donde se encuentra la pista.

El último agujero es para que los cables de pasar a la parte inferior del tablero.  Su colocación no es importante, justo como no es manera.

Taladre los orificios.  Para los sensores, perfore un agujero de 1/4 de pulgada hasta la mitad aunque la parte inferior y un 5/32 de pulgada agujero el resto del camino (esto impide que el sensor va a través de todo el camino desde abajo hacia arriba y también permite menos luz surgen en el lado).  Para los otros 3 agujeros, perfore un agujero de 1/4 de pulgada a través de todo el camino (si lo desea, haga un agujero más grande para los cables, hará más fácil empujar a través más adelante).
