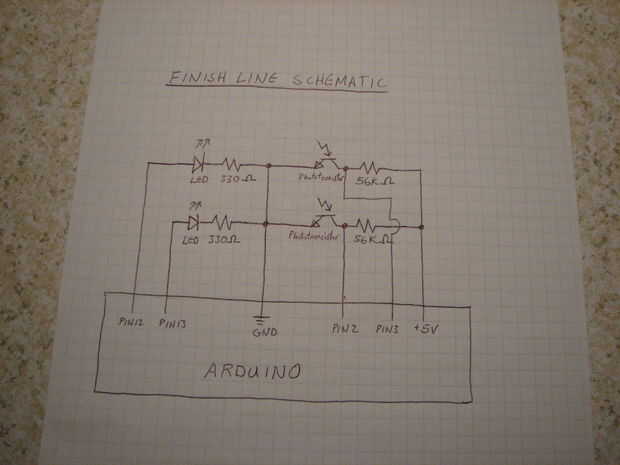

Paso 4: esquema

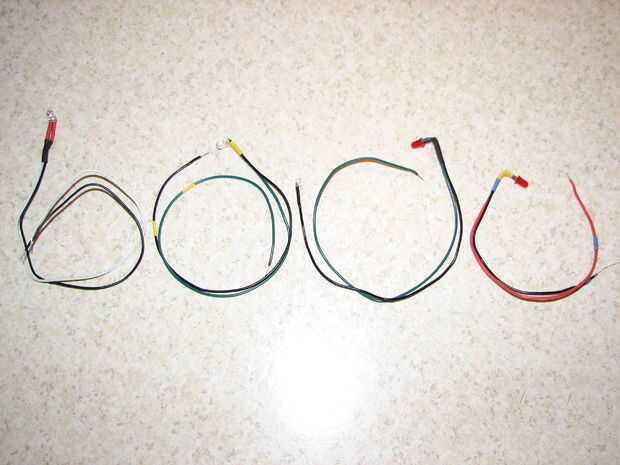

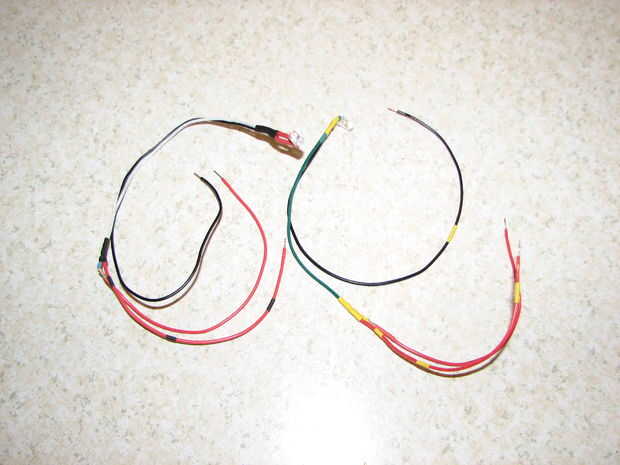

Es un circuito bastante simple, no utilizo una placa de circuito, solo soldar cables junto con las resistencias de los sensores/LEDs y soldar los cables como se muestra. Empezar por soldar cables a los sensores y LEDs. Ahora soldar las resistencias y el resto de los cables (alimentación, tierra, señales). Sólo asegúrese de que los cables son todo suficiente. A continuación colocar los sensores de LEDs en los agujeros de montaje en la parte inferior de la base construida en el paso anterior y empuje los cables a través del orificio de cableado a la parte superior.
Finalmente, conecte los cables a los pines apropiados en el arduino y probarlo. (Que tenga que cubrir casi completamente los sensores para bloquear la luz suficiente para desencadenarlos.
