Paso 3: Desmontar la luna, añadir Ardunio Nano, programa y prueba
1) Quite y guarde los 2 juegos de tornillos que sujetan la luna 3 "discos" juntos. El medio disco de aletas tiene una tira de 6 LEDs, cortadas los cables del LED en el principal circuito impreso placa (PCB). También cortar las puntas de las 4 pilas AA para el PCB y retire el sensor de infrarrojos y la placa sí mismo.

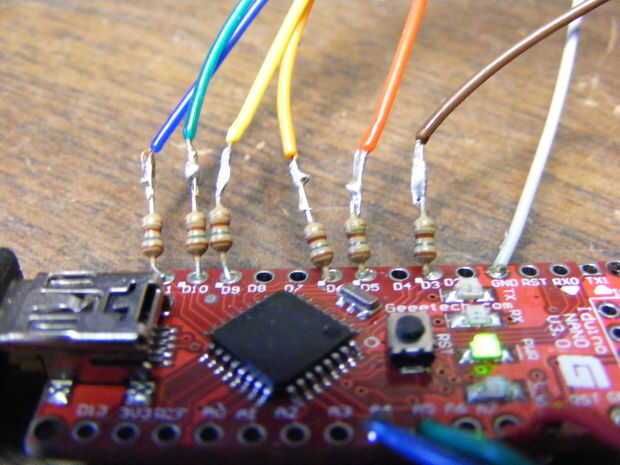

2) de la soldadura de los cables de LED y resistencias limitante actual de 150 ohm a Arduino Nano como se muestra en la foto y el diagrama de cableado. Intercala las resistencias entre dos tiras de cinta de espuma para impedir que se cortocircuitan.
3) conectar el Arduino al ordenador mediante cable USB y prepárate para subir el bosquejo MoonPhase2.ino. Para su primera prueba, haciendo la edición siguiente al dibujo:
1) alrededor de la línea 65 ajustar la si declaración por lo que la luna es "on" durante las horas del día cuando se está ejecutando la prueba, por ejemplo, si estás probando alrededor 15:00 continuación... si (h < 14 || h > 16)
4) ahora subir el programa, compruebe que el LED correcto iluminados basado en la actual fase de la luna para esa fecha (fecha valor de la RTC). Para comprobar cuál debe ser la fase lunar actual, utilice el enlace de más abajo.
http://stardate.org/Nightsky/Moon
5) lamentablemente, dependiendo del día del mes, la actual fase de la luna puede ser tal que ningún LED debe encenderse. En ese caso se puede (1) tomar en fe ningún LED iluminado significa realmente todo funciona OK, (2) espera un mejor día para poner a prueba cuando algunos LED debe encenderse, o (3) manualmente ajusta la fecha RTC a una fecha falsa cuando el LED debe encenderse. Para ajustar manualmente el RTC, consulte el siguiente enlace:
