Paso 1: Versiones diseño

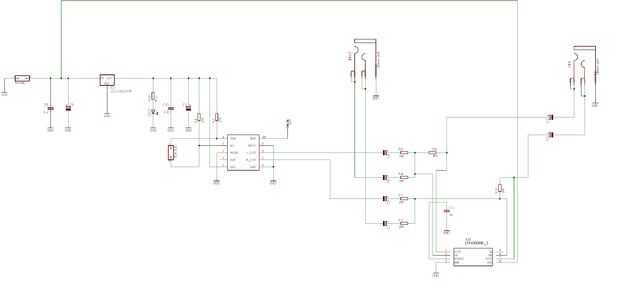

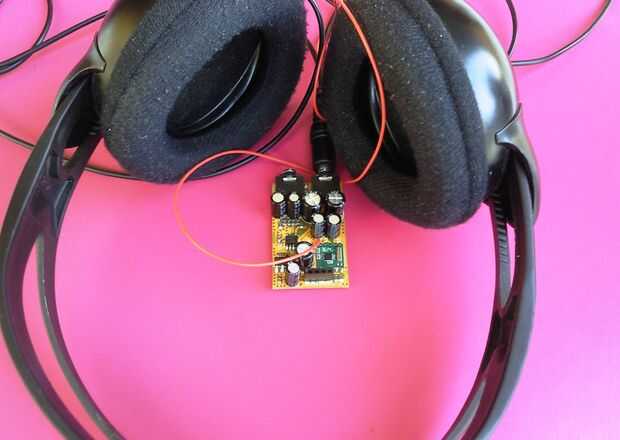

El esquema de la radio se basa en el módulo RDA5807M. El PCB se hace de manera muy flexible - diferentes versiones de la radio pueden hacerse por omitir algunos de los dispositivos y tender un puente sobre algunos de sus contactos del PCB.
Las variantes posibles son:
- Radio de FM simple - tiene sólo una salida de audio y utiliza el amplificador de audio interno
- Radio FM con dos salidas - cuerdo como la primera, pero tiene dos salidas de auriculares - uno se puede utilizar como principal, el segundo como monitoreo
- Mezclador de audio activo - mezcla la señal de audio de la radio FM con otro cumming para fuente externa. Como mezclador activo utilizar el amplificador de auriculares de TI LM4880. El volumen de la viruta del RDA5907M es controlado por el microcontrolador y el volumen de la fuente de audio externa por su propia.
Normalmente todas estas versiones funcionan a 5V - un regulador de voltaje se utiliza para su alimentación. (Yo usé AMS1117-3.3 en paquete SOT-223), pero si el microcntroller funciona en la principal fuente de 3, 3V (como debe de Arduino), este regulador puede omitirse también para todas las tres versiones descritas anteriormente.
Cómo pueden aplicarse las diferentes versiones que explicaré más.
