Arduino controla perro alimentos/dispensador (6 / 10 paso)

Paso 6: Montaje Arduino board y conecte el servo

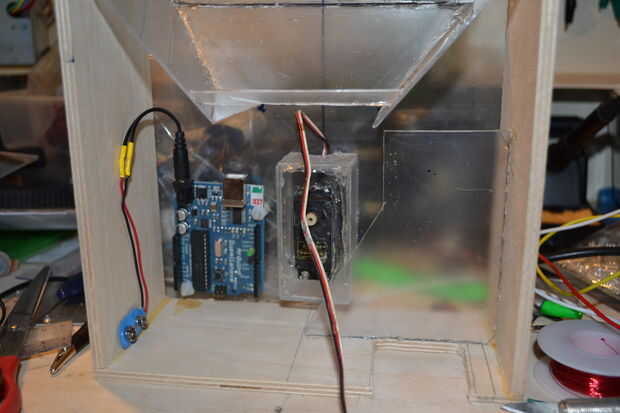

Perforar (con cuidado) para montar la placa Arduino.

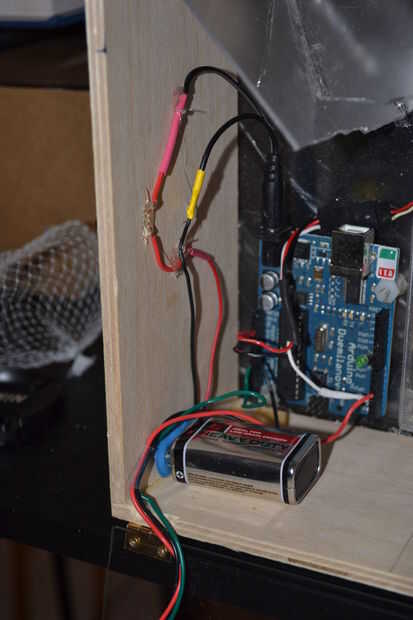

Instale el soporte de batería de 9V a la pared lateral con un poco de pegamento caliente y conectarlo al arduino a través de un trozo viejo de finales de adaptador de CA

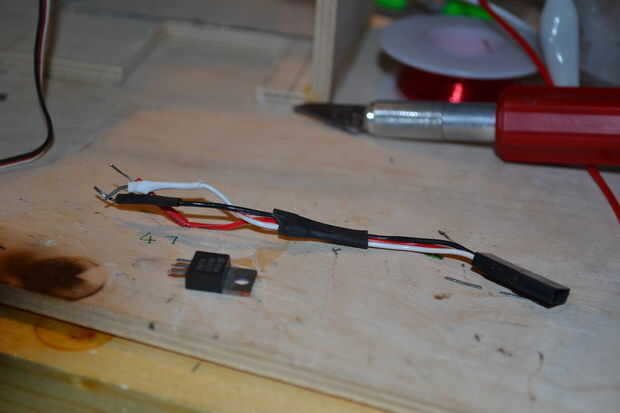

Usted puede crear un arnés de servo de algunas viejas piezas rc colocación alrededor (ver imagen) o cortar el conector del extremo del cable del servo

Conecte el cable negro desde el servo hasta GND de Arduino, el cable rojo a VCC o a 5V y el cable blanco a la clavija 3 en arduino

Opcional: Conecte el led a los pines 10 y 11 (el pasador largo o ánodo al pin 11 y pasador corto o cátodo al perno de 10)
(ver imagen)

*Notes* - puede instalar un interruptor empalmando el cable de la batería de 9V y montarlo en un agujero en el lateral (ver fotos de la adición)
