Arduino controla puede trituradora con lectura LCD. (5 / 11 paso)

Paso 5: Parte 4: construcción de un hogar para la electrónica

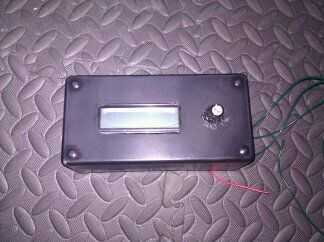

Lo primero que debe crear un agujero para la pantalla LCD en el cuadro de proyecto. Esto puede hacerse usando un cuchillo del exacto (tiempo de consumir y super exacta) o dremmel (rápido y sucio) por primero hacer una plantilla de donde desea que la pantalla para ir. Puede crear una plantilla mediante cinta o papel para hacer un esbozo de la pantalla. Corte el agujero y prueba para el montaje. Perfore un orificio de aproximadamente una pulgada de la pantalla del potenciómetro (el control del contraste de la pantalla) o sólo se esconden dentro de la caja. Taladre un orificio de 1/2" en la parte inferior a las cuerdas de. Luego corte un agujero cuadrado para el puerto usb de la Arduino y un agujero redondo para la alimentación de arduino.

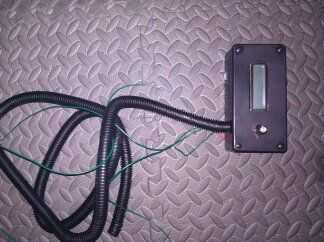

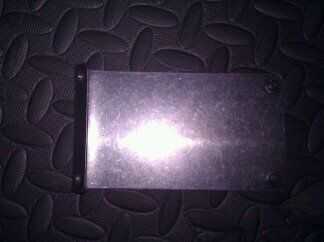

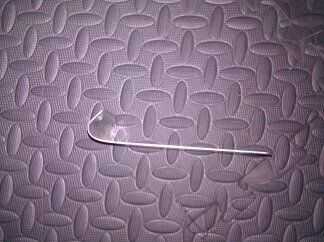

Coloque la pantalla en el orificio y agregar algunos hotglue o epoxi para lograr que permanezca. Agoten los cables por el agujero y meter la envoltura del alambre en el agujero. Grap la pieza de metal que vino con el cuadro de proyecto y un borde para hacer que la curva en forma de j.
De aquí en adelante le llamaremos esto la caja de control.
