Arduino controla puede trituradora con lectura LCD. (7 / 11 paso)

Paso 7: Parte 6: Añadir la caja de control y la tolva

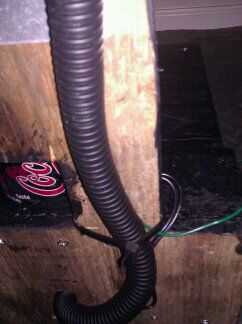

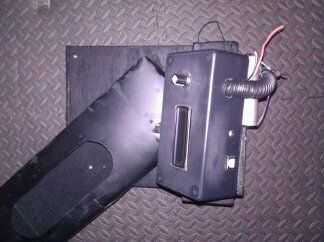

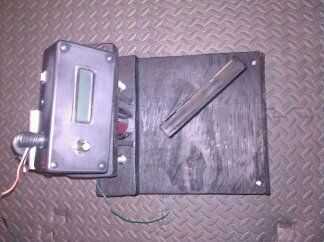

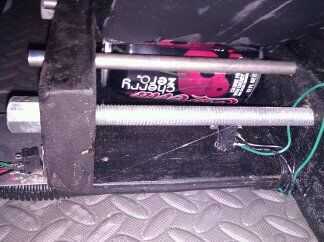

Montar la caja de control a la pieza en forma de j de metal con un tornillo y luego el otro extremo de la j a la parte inferior de lo chasis. Ejecutar la envoltura de alambre a lo largo de la parte inferior y conectar los cables del motor a los cables del controlador de motor. Conecte los interruptores DirPin a los cables que corresponden a los mismos y pegamento caliente a los puntos donde quieres que se dispara (es decir: DirPin los interruptores deberían encontrarse en la posición completamente abierta y la otra debe ser aproximadamente 1/2" a 1" desde el orificio de expulsión puede (agujero cuadrado en el tablero inferior).

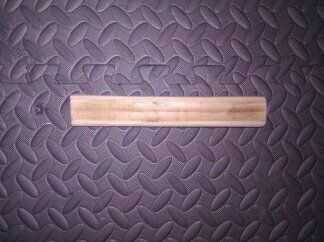

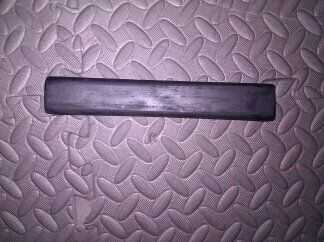

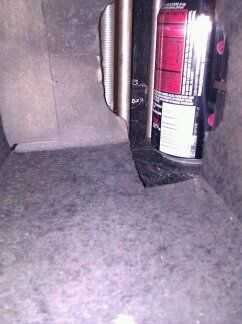

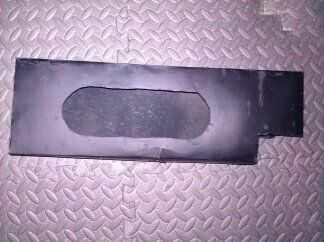

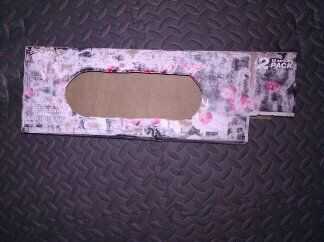

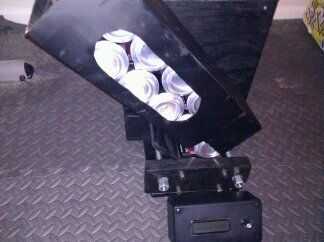

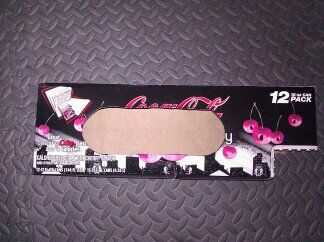

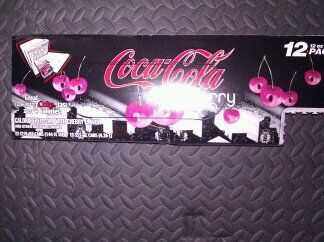

Ahora agarra una caja de soda vacías y corte un orificio en ella hay un fresco mirando la ventana; Esta es ahora nuestra tolva puede. Ahora toma la tolva y un pedazo de la parte superior o inferior de las tablas de 1 "x 5" que hicimos en una trituradora y un montaje del retenedor puede y pintarlos (lijado no es necesaria para la caja de soda). Ahora montar la madera contra la "caja" en un ángulo de 45 grados, para que la caja libre caerá una lata en la trituradora una vez desaparecido el último puede (la Junta angular es de espaciado). Ahora instale la tolva puede a la Junta de ángulo en la "caja".

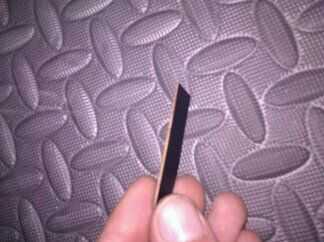

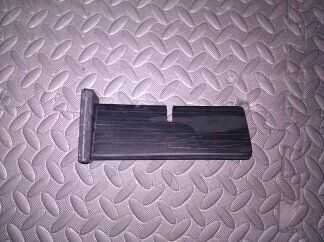

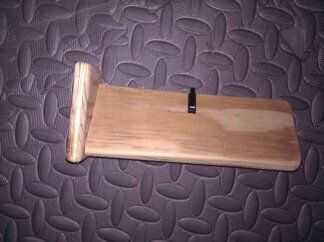

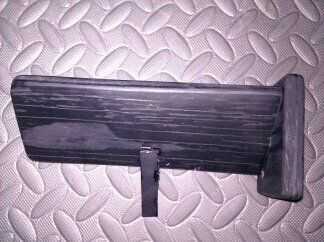

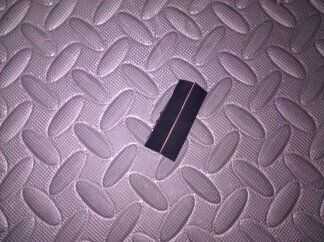

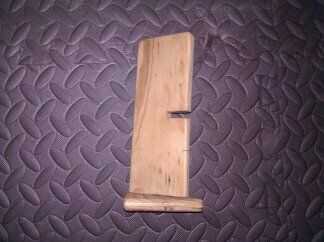

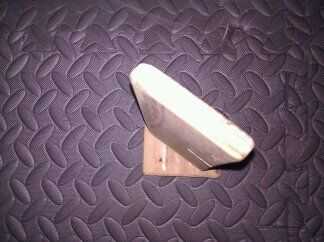

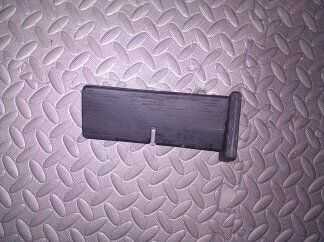

Un soporte necesario que sujeta la tolva y el StartPin del interruptor. Esto puede hacerse con pequeños trozos de madera. Hice uno de un pedazo rectangular pequeño y una pieza cuadrada. Corte una ranura en él para que el interruptor puede caber en ella. Después de que arena hacia abajo y pintar Inserte el interruptor y use un pedazo de cartón para alargar el interruptor. Este extensor interruptor realiza un corte rectangular de cartón. Cortar el pedazo de cartón maneras largas (como un panecillo de perrito caliente) no completamente a través. Doblar por la mitad con el segmento y luego péguelo en el interruptor. Instale el soporte para que el interruptor se dar la vuelta cuando una lata está en posición para caer en la trituradora.

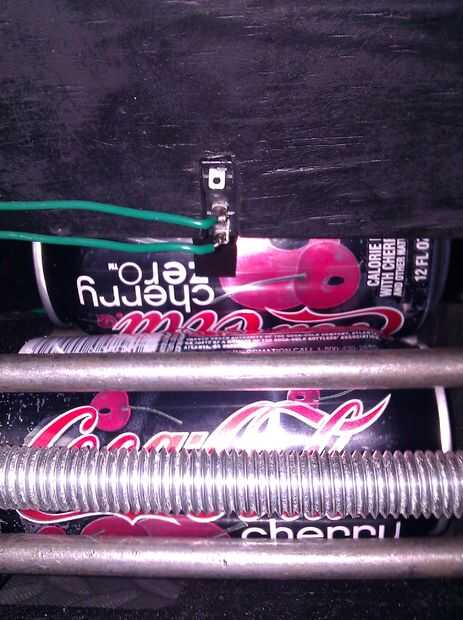

Tiempo para conectar los interruptores! Permite comenzar con los interruptores DirPin, estos badboys están cableados para actuar como un interruptor. Cable de alimentación (5 voltios) a una terminal común en el switch más cercano, haga un puente desde el pin común de eso cambie con el conector común del otro interruptor de DirPin. Ahora pin13 alambre de arduino para el terminal normalmente abierto del interruptor más cerca, entonces como los terminales de alimentación, puente el normalmente cerrado terminales juntos. Ahora estás casi listo para probarlo.
