Paso 2: Montar la Junta

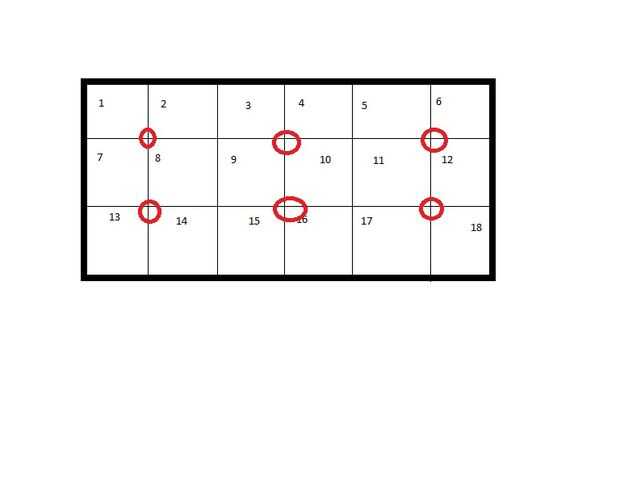

Después de todas las hojas están montadas, tenemos que completar el tablero de madera contrachapada. Marcar 18 plazas iguales en el tablero. Las plazas son aproximadamente 4 "X 4". Hay unos agujeros que hay que taladrar con una 3/8 broca. Los círculos en rojo se significan para los cables provenientes de los botones. En el centro de cada una de las plazas, perfore otro agujero. Esto se utilizará para el LED al llegar a instalarlos.
Una vez que la board tiene 24 agujeros perforados en él, podemos empezar la instalación de los botones. Tomar 18 de las hojas de papel de aluminio y corte un orificio de 1 "X 1" en la hoja. Esto permite que el LED mostrar a través de. Todo lo que necesitaba hacer era empujar el cable por un agujero rojo (en el diagrama). Seguimiento de cual cable va a qué botón de número. Esto facilitará el proceso de programación más tarde. No existe ningún orden específico de donde los cables necesitan entrar en el agujero, pero necesitan ser mantiene un seguimiento de donde provienen los cables.
A continuación, volcó la mesa y comenzó a cablear todo juntos. En el paso anterior que vimos un diagrama que muestra donde todo va en la placa Arduino. Asegúrese de que utilizar una resistencia con un valor de al menos 10 KΩ. Esto ayuda a aclarar la señal desde el botón. Cada fila está conectado. Asegúrese de que esto se hace siguiendo el esquema correctamente.
El siguiente paso es super fácil y super rápido. Después de las hojas de aluminio han sido pegadas al tablero de madera contrachapada, que necesitaba montar la espuma. La espuma hace que el botón de retorno a su estado original. Cortar cuatro cuadrados de 3/8" pedazos en la espuma en una formación cuadrada. Esto permite que la hoja hacer contacto junto. Después de cortar estos cuatro agujeros, hacer uno grande en el centro. Esto permitirá la demostración del LED a través de todo y en el plexiglás.
Después de que terminé la espuma, la pegué en las hojas de papel de aluminio. ¿Recuerde que las hojas de papel con los cables soldados en ellos? Así lo hice el mismo proceso otra vez. Todo lo que necesita hacer en vez de hacer que cada fila conectado, es que cada columna conectado. En un lado del cable común, la soldadura de las resistencias a que los cables. En el lado de la resistencia de no soldar, hacer una tierra común. Esta tierra se encenderá un Arduino a un puerto de tierra. Pegué la hoja superior de la hoja de la espuma para hacer la conexión.
El plexiglás viene a continuación. Corte de plexiglás para adaptarse a cada una de las plazas. Las plazas deben ser tan juntos como sea posible. Pegar a la hoja en la parte superior.
Los LEDs RGB vienen próximos. Usé alambre de teléfono simple para mi LED porque está varado, haciendo detrás las escenas mucho más fácil y limpia. Porque utilizamos LEDs RGB, hay cuatro conexiones que deben hacerse. Negativo, rojo, verde y azul. Éstos que sólo soldado el color correspondiente a la ejecución correcta del LED.
Nos pondremos a soldar a la Junta más adelante.
