Arduino controla Robot L293D (parte 1 - actualización 1.0) (6 / 12 paso)

Paso 6: Clavijas de salida de Arduino para el control de los motores

Clavijas en Arduino para controlar Motor de derecho de la salida:

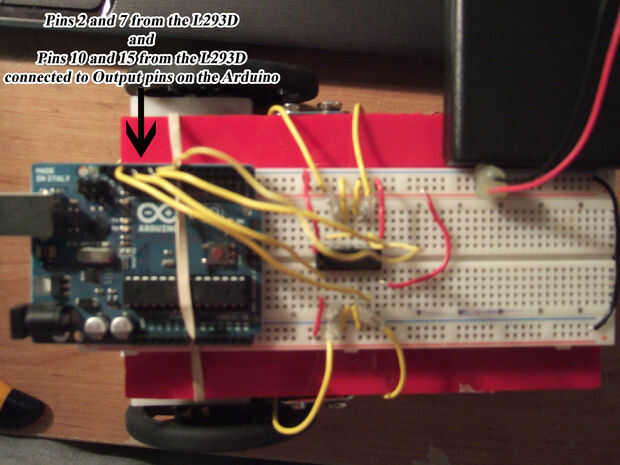

Pin 2 del Chip L293D se conecta al Pin de salida de Arduino
PIN 7 del Chip L293D se conecta al Pin de salida de Arduino

Salida de los pernos en Arduino para controlar el Motor de izquierda:

PIN 10 del Chip L293D se conecta al Pin de salida de Arduino
PIN 15 de Chip L293D se conecta al Pin de salida de Arduino
