Paso 2: Hacer componentes
Ahora tienes que hacer un montón de los otros componentes
Estos componentes se hará en el torno

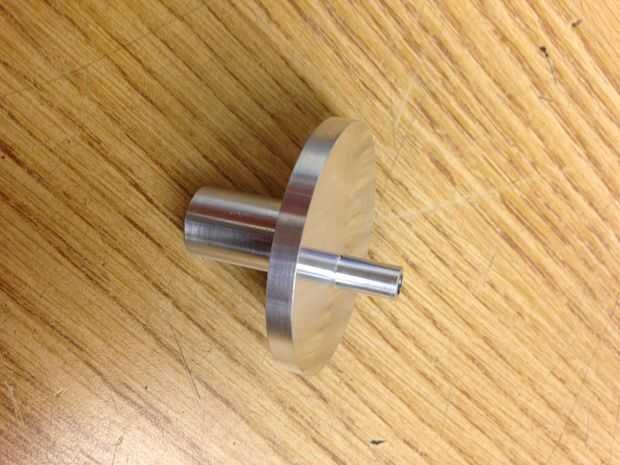

1. dos exterior girar las mitades. (Requiere torneado excéntrico)
2. dos mitades manivela interiores.
3. una barra de mensajes.

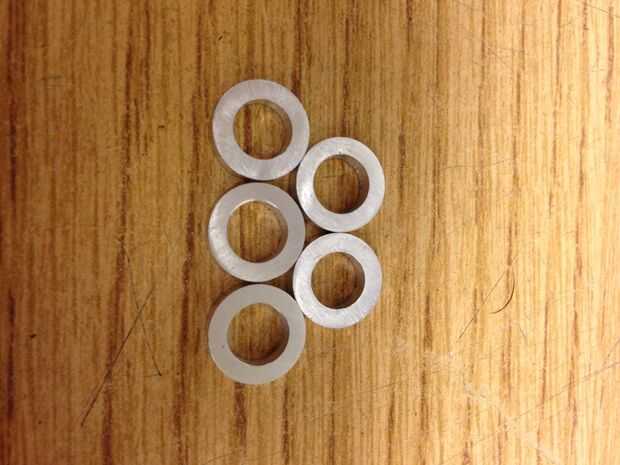

4. separadores de varilla 5.
5. barra tres titulares del cojinete.
6. volante.
7. ranuras de la varilla de tierra para los pasadores.
Estos componentes se modificará en el molino

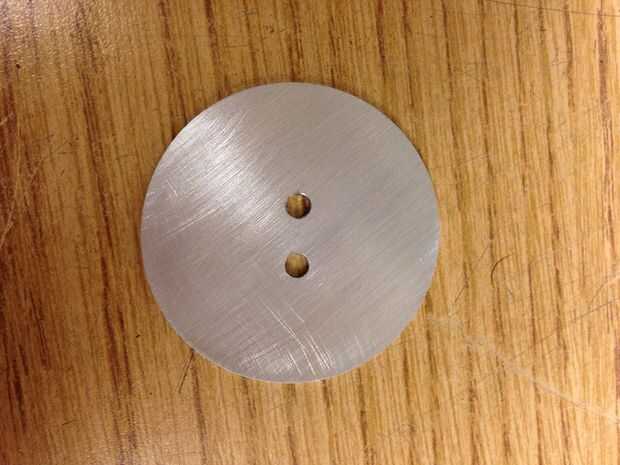

1. Perfore orificios excéntricos en todos manivela mitades 4,9 mm desde el centro de la pieza con la broca de drilll #30.

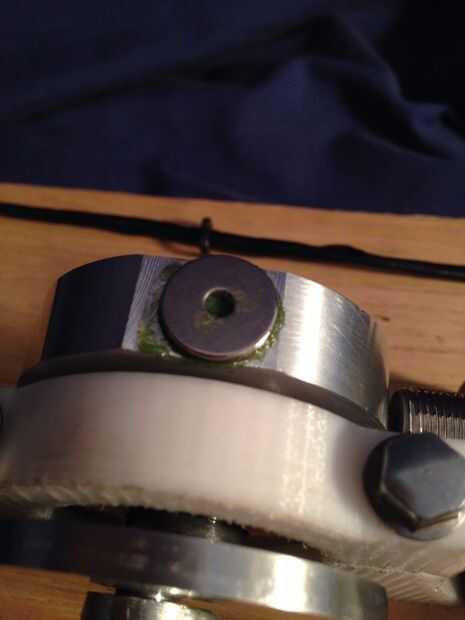

2. ranuras de molino en el volante para los imanes para sujetar la cara.
3. Perfore el agujero para el tornillo en el volante.
4. hacer soporte para sensor de efecto hall cerca del volante.
4. use digital leída para perforar agujeros precisos en la base de madera para montaje de componentes. (Obtener estos puntos de su modelo de CAD)
5. use digital leída para perforar agujeros precisos en los montajes del solenoide para montaje de solenoides. (Obtener estos puntos de su modelo de CAD)
Estos componentes se hará en el cortador del laser
1. todas las barras tres. (Dos de.125 de alumbre, uno es de inoxidable.063 equilibrar para intercambio/rotación masa.)
Estos componentes se unirán con el soldador
1. soldar las barras a su barra correspondiente con los titulares. (Alumbre de alumbre y acero inoxidable a acero inoxidable.)
Estos componentes se hará en la impresora 3D

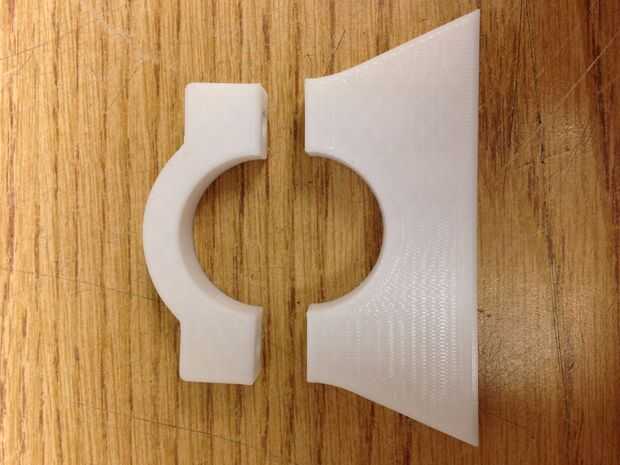

1. el soporte del cojinete principal. (Hacer los agujeros más pequeños entonces grifo tabla llamadas y perfore hacia fuera luego. También utilizar al menos 5 capas de la cáscara ya que estamos aprovechando estos agujeros.) Los soportes de cojinete principal están diseñados para ser un montaje sólido y rígido para el montaje de la manivela que restringe todo el movimiento pero la rotación.
Estos componentes se modificará con el toque M4X.7
1. ambos exterior girar las mitades. (Puntee en estos agujeros por lo menos 20 mm de profundidad).
2. poste de varilla central. (Toque esta pieza a medio camino en ambos lados de la pieza).
