Paso 4: Montaje de los componentes
Ahora puede empezar a montar todas las piezas
1. primero, oprima en los rodamientos de agujas en la barra de titulares con una prensa de árbol o algo similar. (Un poco de calor en la barra puede ayudar).
2. a continuación montar todo el cigüeñal las piezas cómo son en el modelo. Tenga muy cuidado todas las piezas indexadas correctamente o no se equilibrará su manivela. Utiliza bloqueo apretado todos los tornillos y llegar lo mas ajustado posible.

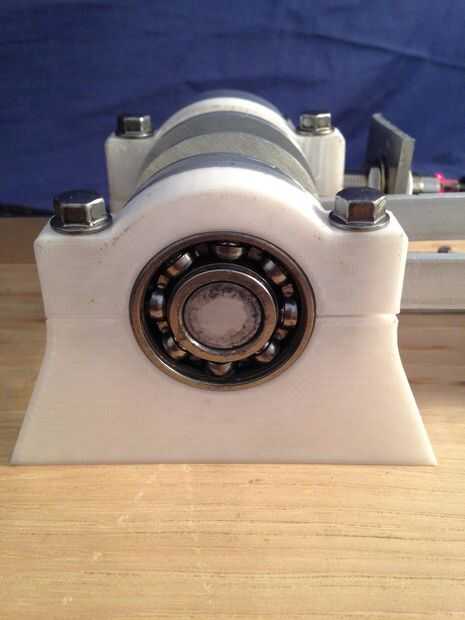

3. montar los soportes de cojinete principal sobre la base de madera. Necesidad de utilizar un toque físico en las piezas impresas 3D, si el agujero es del tamaño correcto, luego el perno debe ser capaces de forma no es en las roscas de la primera vez que entra.

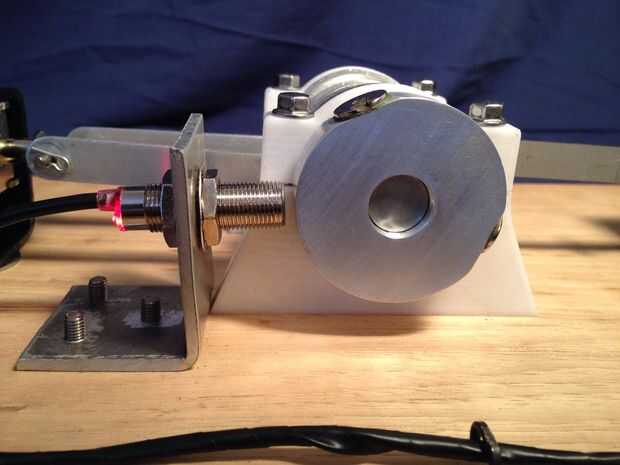

4. a continuación Deslice sus cojinetes principales en las dos mitades de manivela exteriores y establecer dentro de los soportes de cojinete principal. Luego inserte 3D impresos casquillos y pernos para asegurar la manivela.
5. Monte los titulares de su solenoide sobre la base de madera en sus correspondientes agujeros.

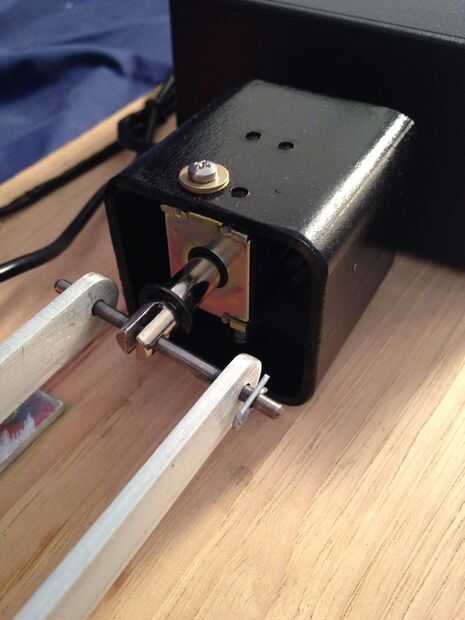

6. a continuación introduzca sus solenoides en sus titulares y Únete Con barra en el extremo del solenoide con la varilla de tierra de 3 mm. Asegúrese de que su puso el pasador de pernos en o pueden desarmarse.
7. Monte la caja negra en el tablero con cuatro pedazos de Velcro. Esto hace que para el retiro fácil en-caso de que tener que cualquiera de los componentes de servicio.
8. usando el velcro más, montar tu Arduino Uno, la placa y la batería de 9V dentro de la caja.
