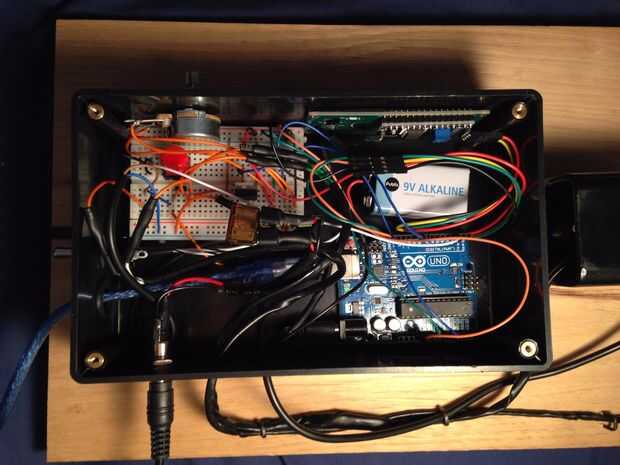

Paso 5: cableado

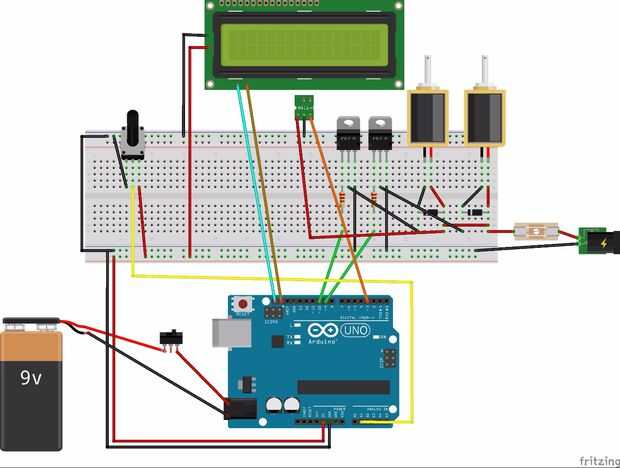

Ahora es el momento para conectar todos los componentes electrónicos. He adjuntado un esquema a seguir.
Aquí está una breve descripción de cómo funciona el contorno...
El sensor de efecto hall es una entrada de Arduino que le indica la posición de la manivela. Luego cuando el momento es adecuado, el arduino envía una señal en las patillas 9 y 10 que van a los dos transistores. Estos transistores actúan como relés o 24V y los dos solenoides. También hay diodos en los solenoides para que no haya ninguna tensión posterior que puede dañar algunos componentes. La pantalla LCD es una salida que indica las RPM del cigüeñal. Consigue los cables 5V y tierra y también las dos patillas del bus I2C. El potenciómetro es una entrada analógica que va al pin 1 y varía el voltaje en el arduino. He puesto un interruptor en la fuente de 9V para el arduino para que puedo convertir el sistema de encendido sin necesidad de abrir la caja. También puse un bloque de fusibles en el 24V de entrada por razones de seguridad para que no se quemen los cables.
Usted necesitará alambre
1. potencia para el Arduino a través del interruptor.
2. 5V y tierra de arduino a la placa.
3. 24V y tierra de la energía de la fuente a la placa aunque un fusible.
4. potenciómetro al pin analógico 1.
5. efecto Hall sensor 24V y pin digital 3.
6. pantalla a los pines del bus IC2 y 5v y tierra.
7. los dos solinoids a través de los transistores y diodos a digitales pines 9 y 10. (Éstos Obtén 24V y toman 1,5 amperios).
