Arduino controla terrario (1 / 3 paso)

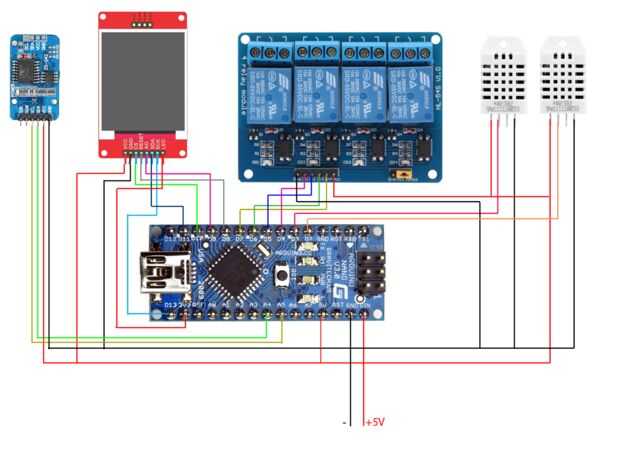

Paso 1: Conexión de los componentes

Esta conexión se simplifica, la conexión real que utilizará probablemente pequeño protoboard y poder separado de componentes individuales.

DS3231 RTC -> Arduino

GND -> GND
VCC -> 5V
SDA -> A4
SCL -> A5
SQW -> (no usado)
-> 32K (no usado)

LCD -> Arduino

LED -> 3V3
CSK -> D13
SDA -> D11
AO -> D9
RESET -> D8
CS -> D10
GND -> GND
VCC -> 5V

DHT22 -> Arduino (terrario)

VCC -> 5V
Datos -> D2
NC -> (no usado)
GND -> GND

DHT22 -> Arduino (habitación)

VCC -> 5V
Datos -> D3
NC -> (no usado)
GND -> GND

Placa de relé -> Arduino

GND -> GND
In1 -> D4
In2 -> D5
IN3 -> D6
In4 -> D7
VCC -> 5V

Arduino -> Power

-> VIN + 5V
GND -> - 5V
