Paso 9: Z eje guía y sistema de transmisión
El objetivo:

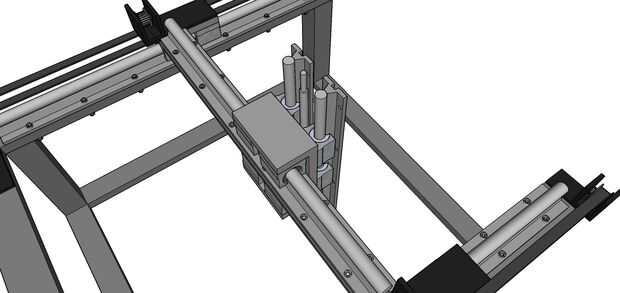

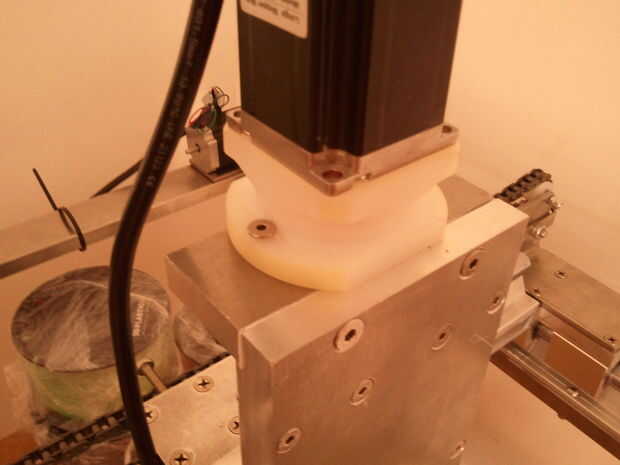

El eje Z que se utiliza en esta máquina tiene un sistema de transmisión y guía poco ortodoxo. El sistema de guía se monta de una manera que permitirá que el eje Z para la gama de 22 cm. Se trata de un gran valor para CNC pequeño como éste, pero fue construida a propósito para permitir el objeto grande impresión 3D. Cuando el CNC está en acción la cama CNC es levantada a la altura adecuada.
Elementos necesarios:

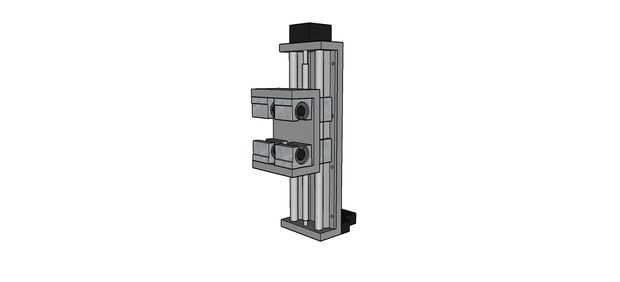

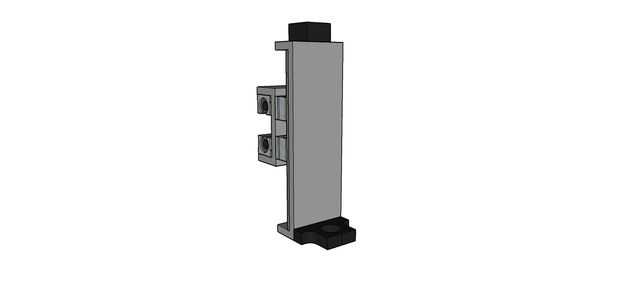

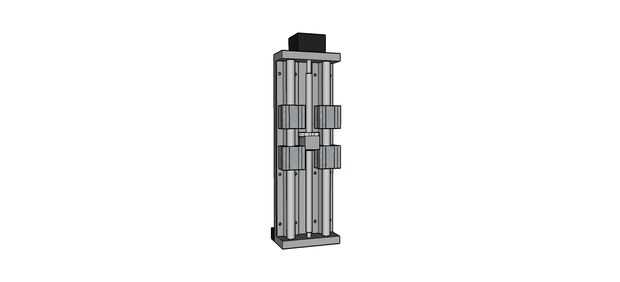

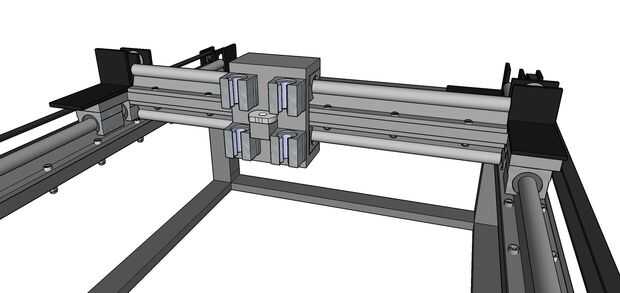

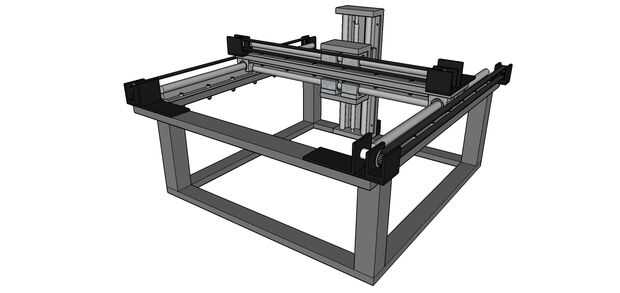

3 - 15mm de aluminio placas (para tamaños por favor con el diseño sketchup)
2 - apoyado rieles redondos (16mm)

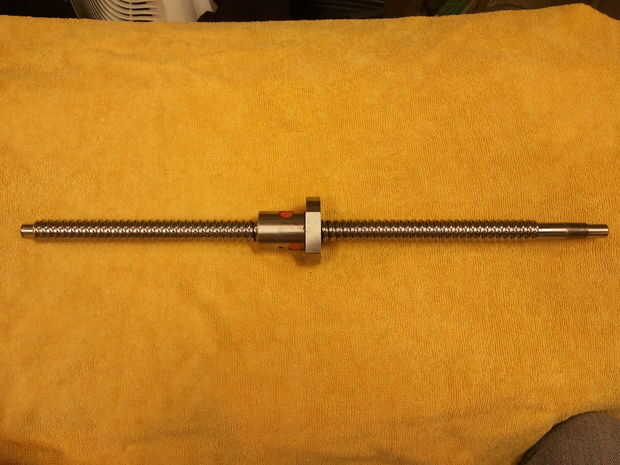

1 - husillo con equipados Anti contragolpe Ballnut 1605-C7: 350mm longitud Total
4 - bloques SBR16UU cojinete

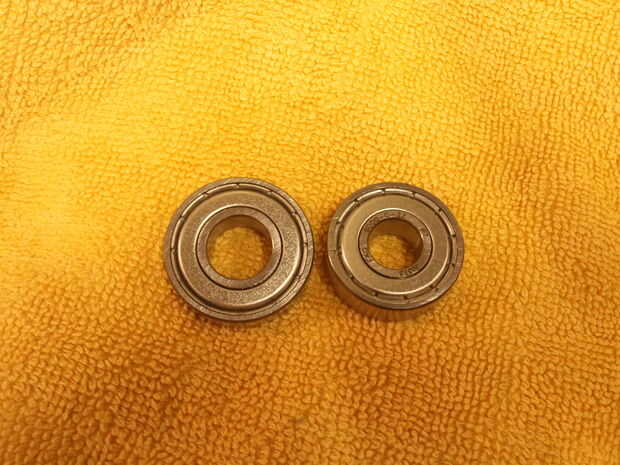

2 - 20mm rodamientos

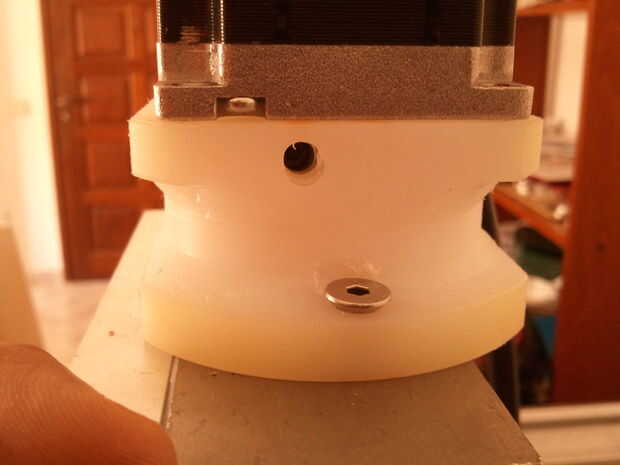

1 - acoplamiento 25 mm X 30 mm (tamaño de alesaje: 8mm a 12mm)

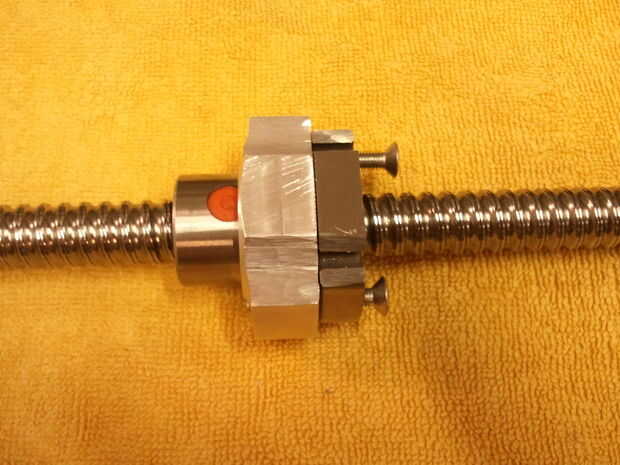

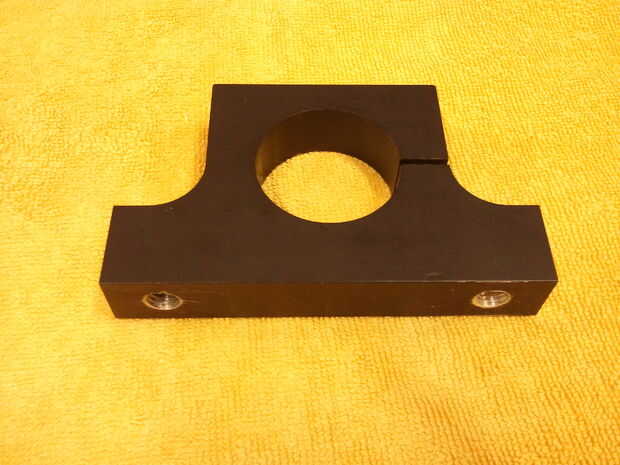

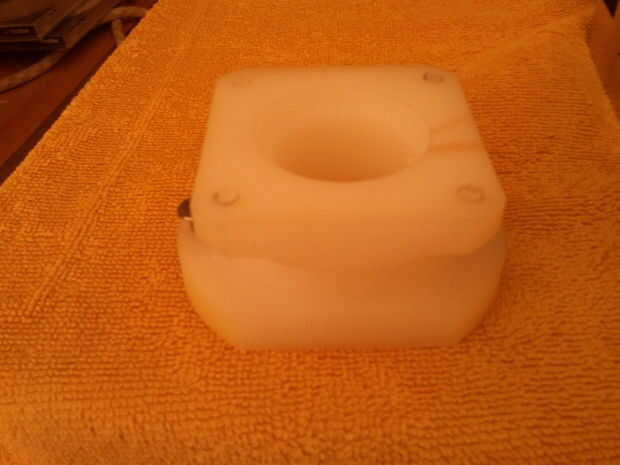

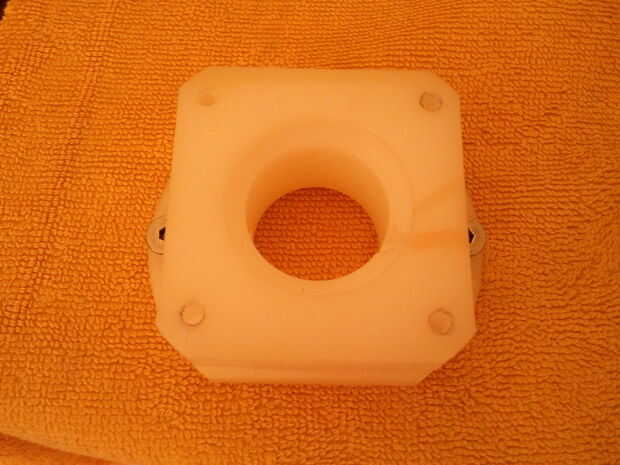

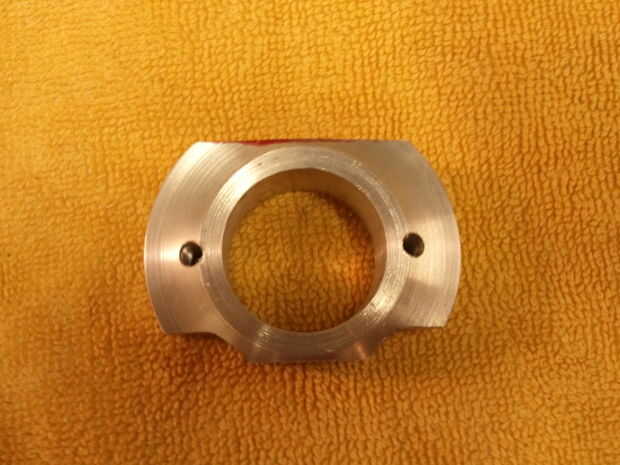

1 - traje hace parte a agregado la Ballnut para el eje X "muro"

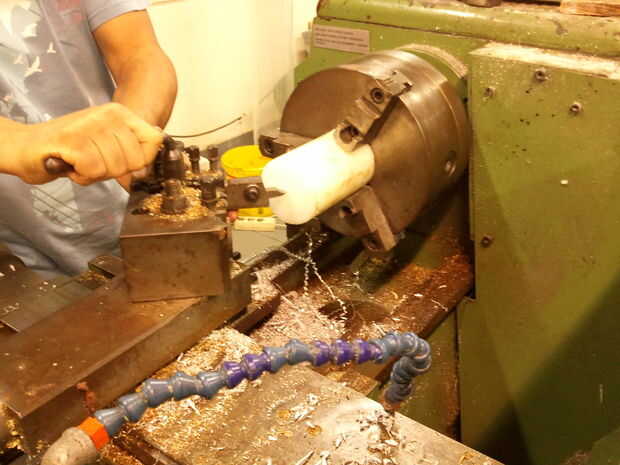

Instrucciones:

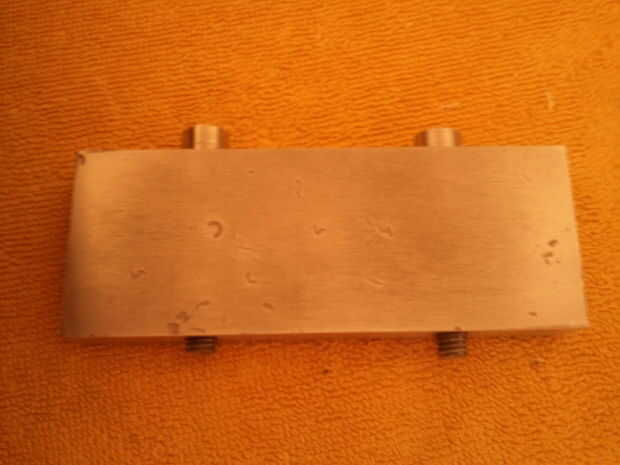

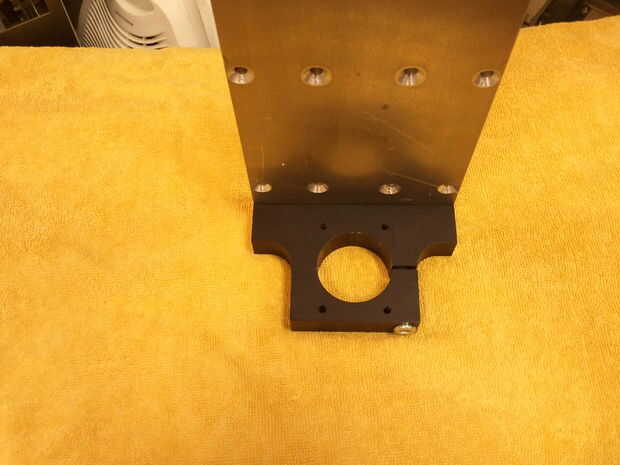

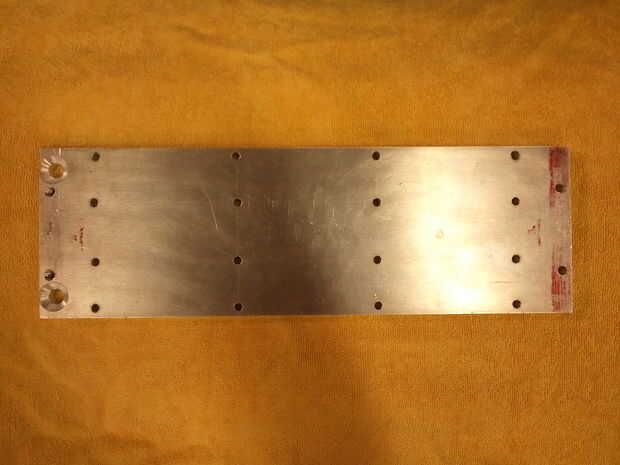

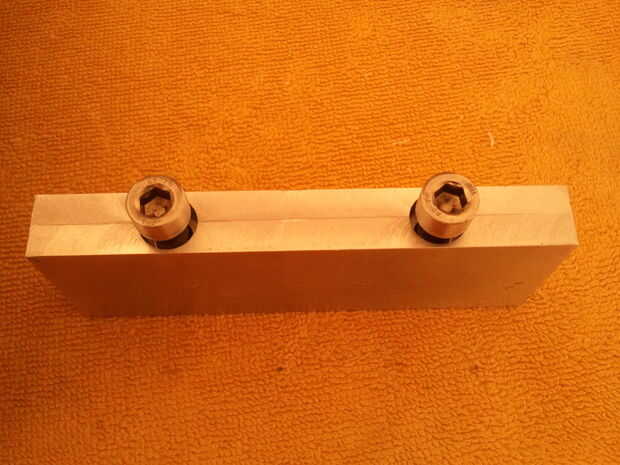

-Corte la placa de aluminio de 15mm según el diseño de sketchup. Como resultado usted tendrá 2 pequeños bloques de un bloque más grande 1 de la placa de aluminio.

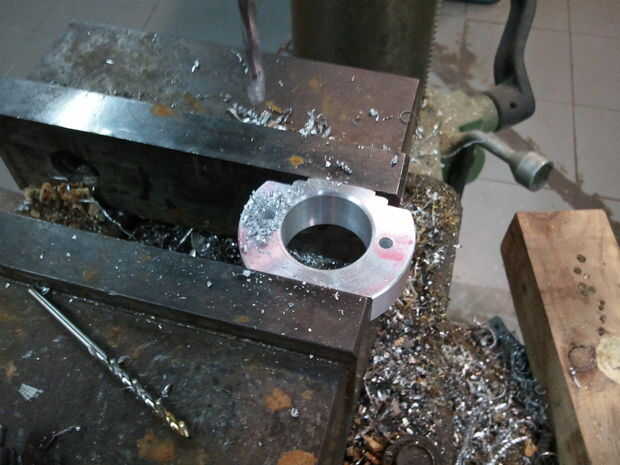

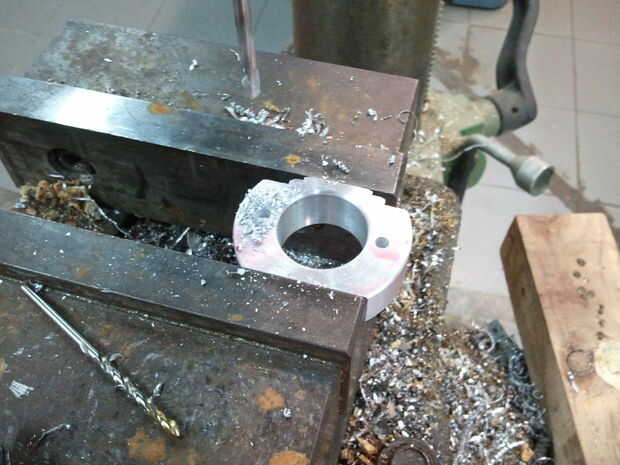

-Aprovechar los agujeros de 6,5 mm en aluminio según el diseño

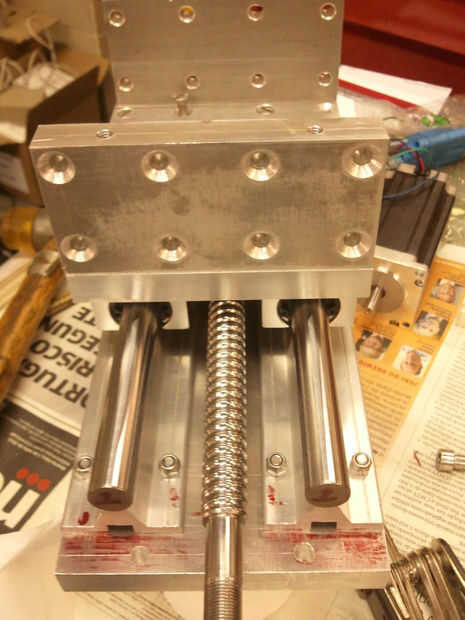

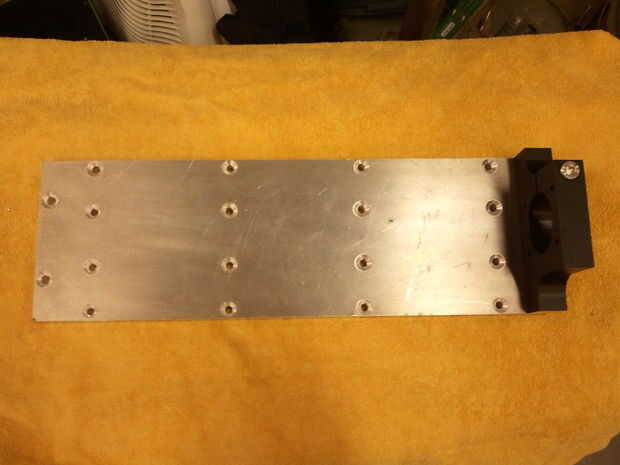

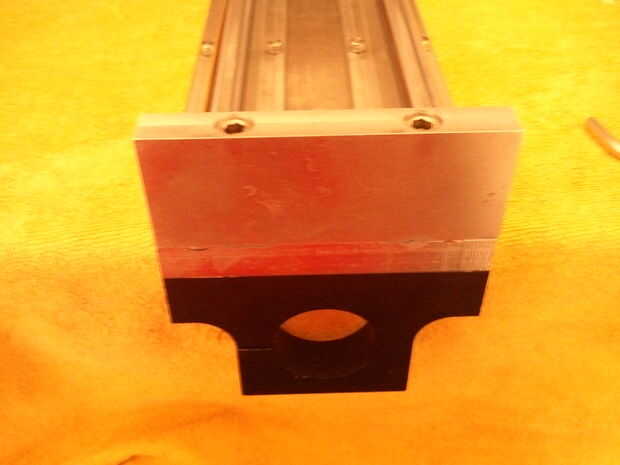

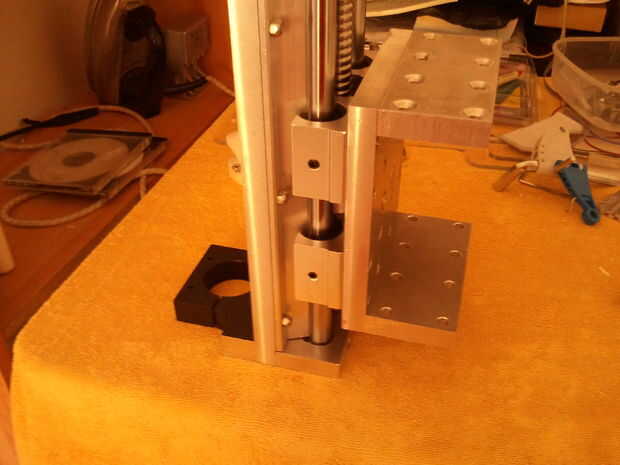

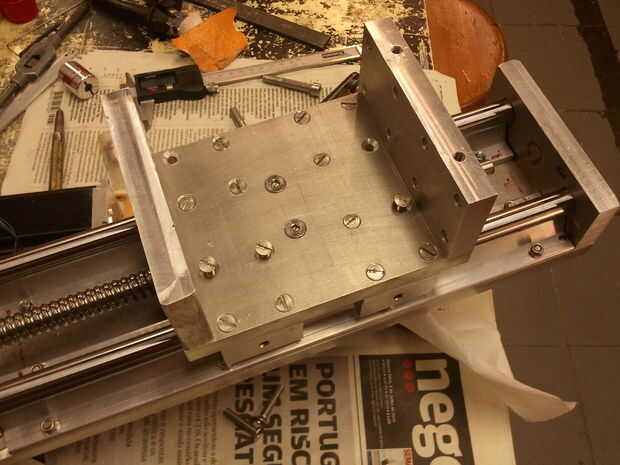

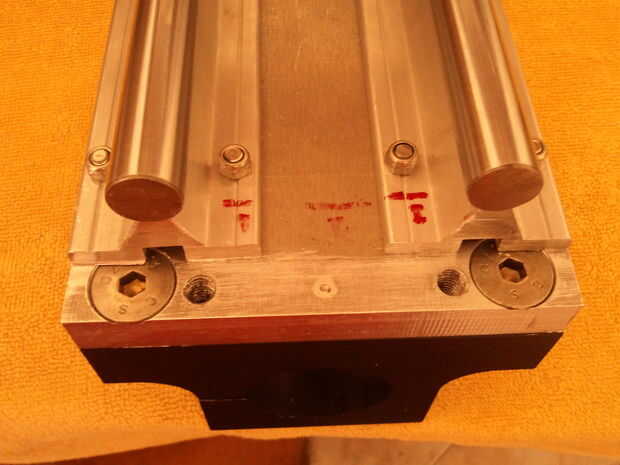

-De unir los rieles redondos con soporte en la placa de aluminio más grande

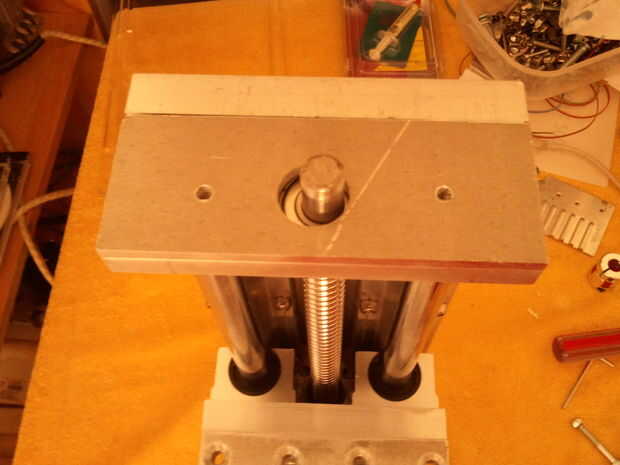

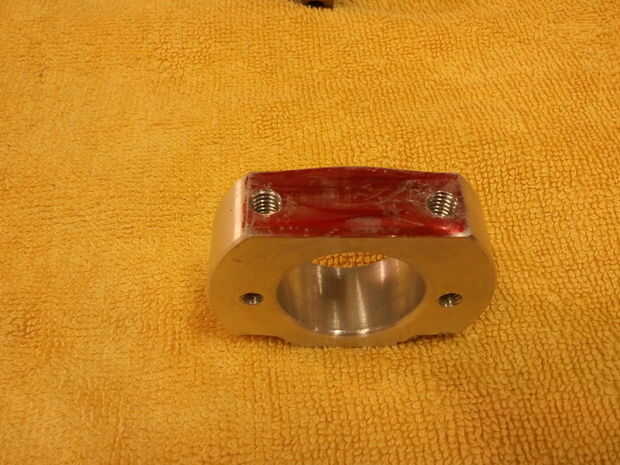

-Introducir el rodamiento en las cubiertas de las placas de aluminio más pequeño

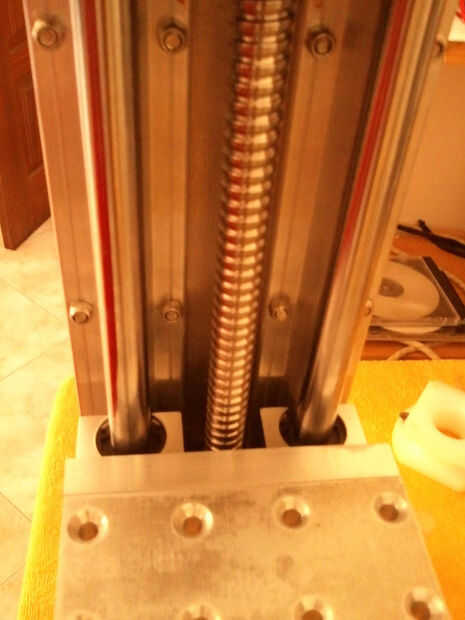

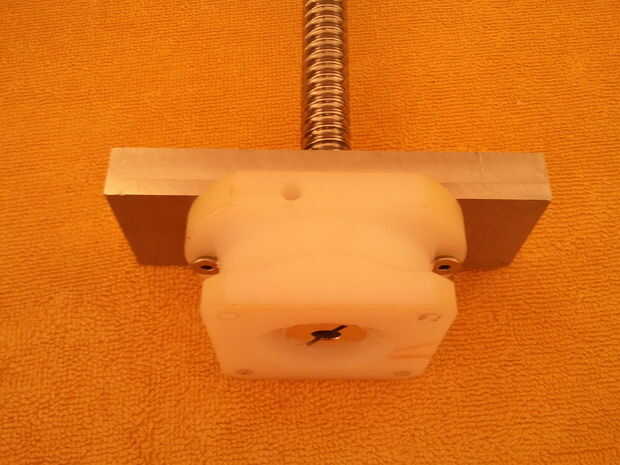

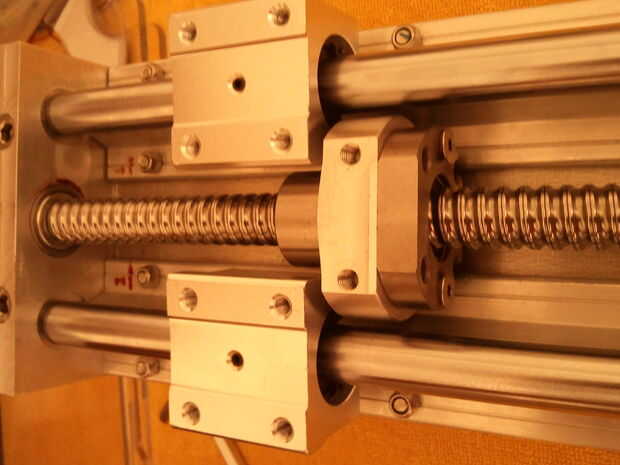

-Coloque la tuerca del tornillo de la bola y la bola entre los rieles redondos apoyados y dentro de los cojinetes
-Calibrar la alineación de los rieles y el tornillo de la bola
