Paso 11: La caja electrónica
El objetivo:
Construir un recinto para la electrónica

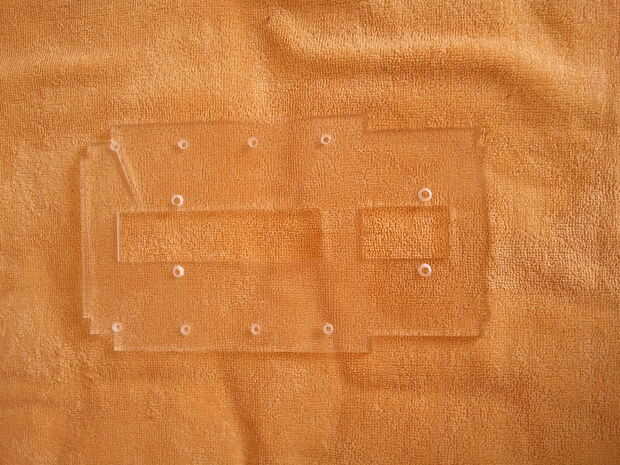

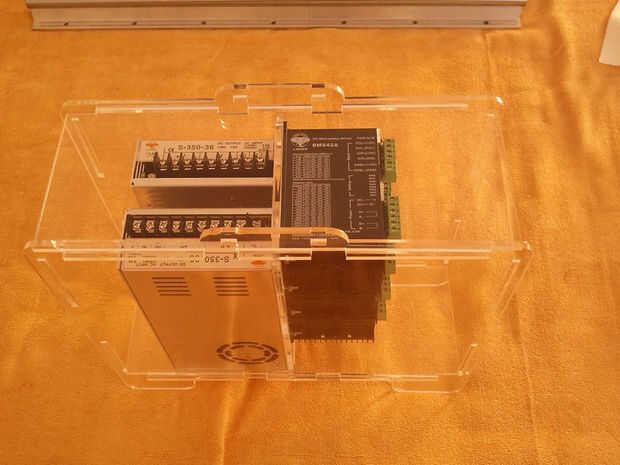

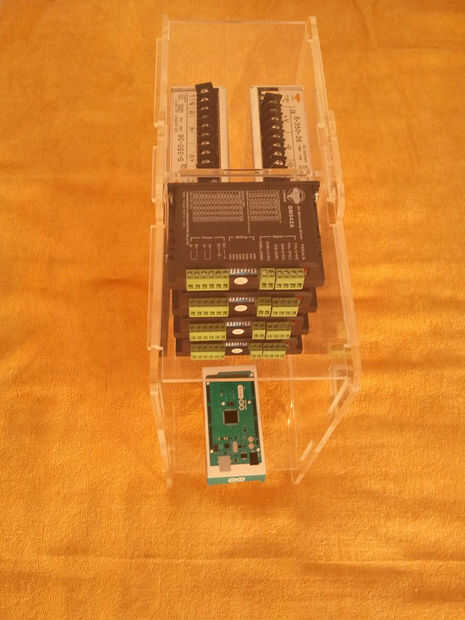

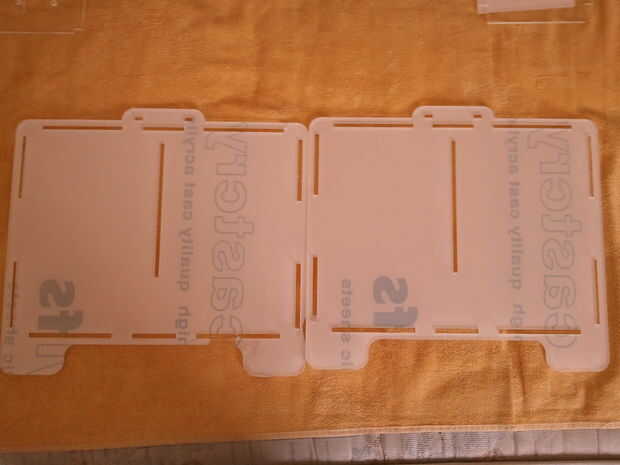

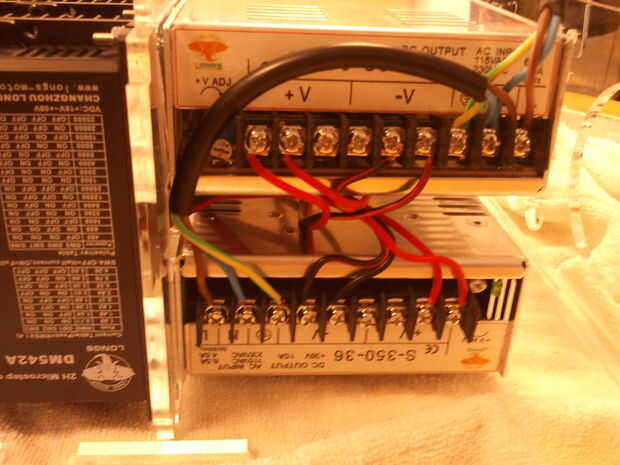

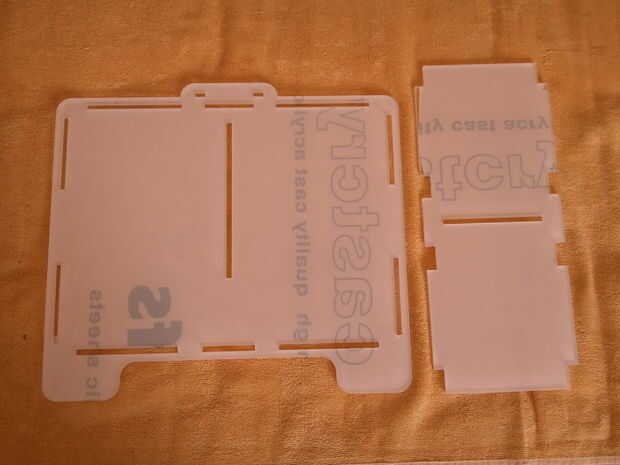

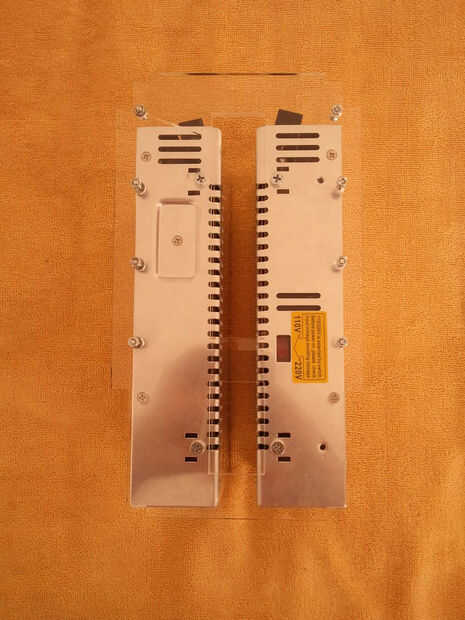

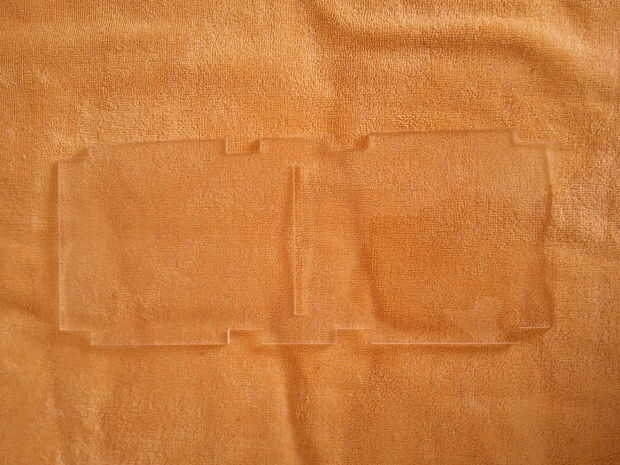

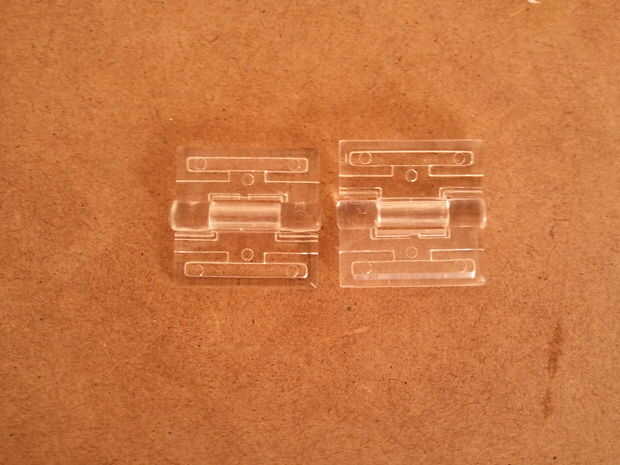

El recinto de la electrónica de BuildersBot se hace de 7 láser piezas de acrílico. Todas las piezas encajan para hacer la caja. El recinto alberga a 4 Micro versión conductores, tres fuentes de alimentación (36V, 36V y 12V) un Arduino Mega y un tablero de rampas 1.4 y también 2 ventiladores para enfriamiento.
Elementos necesarios:
2 - las hojas de acrílico 70x50x5mm
2 - ventiladores
Herramientas necesarias:

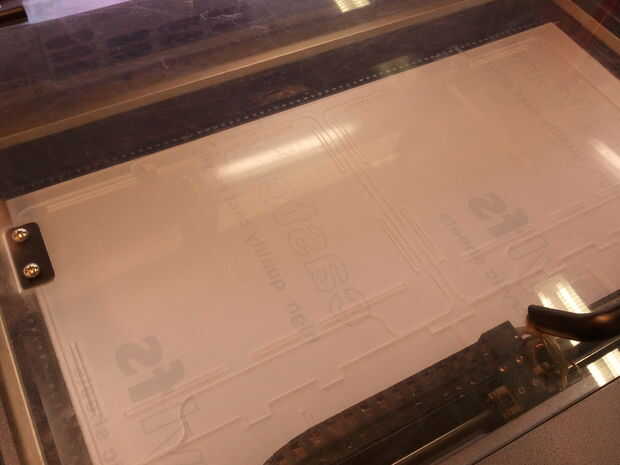

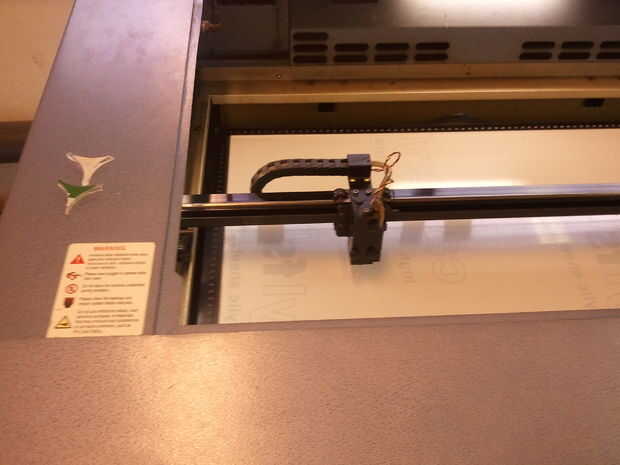

-máquina de corte láser
-Destornillador
Instrucciones:

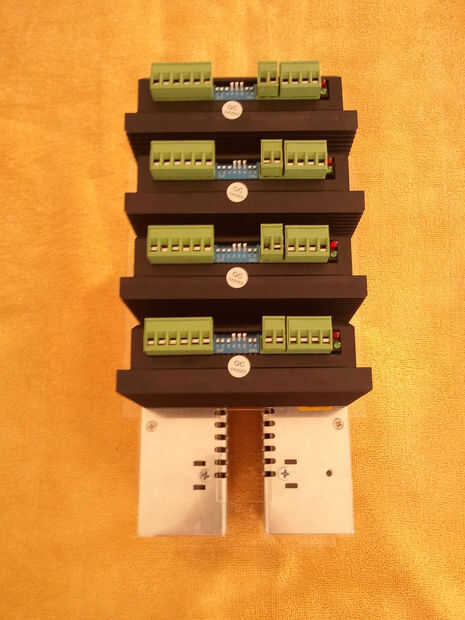

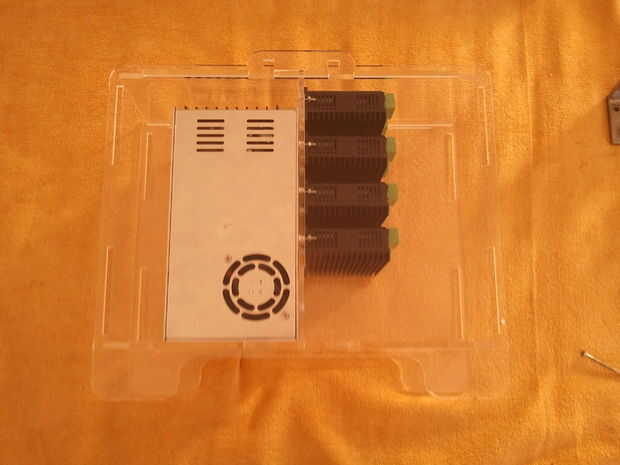

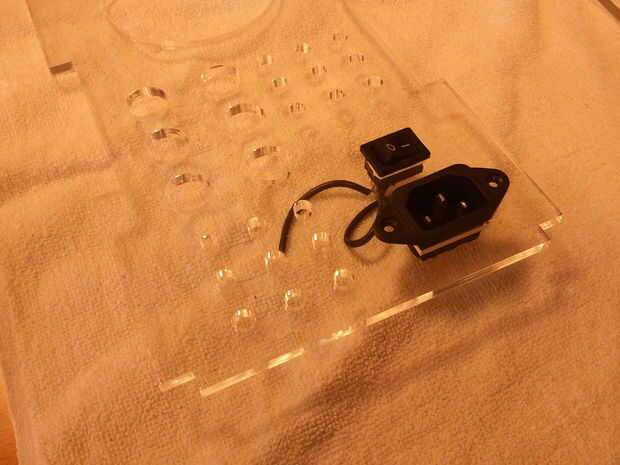

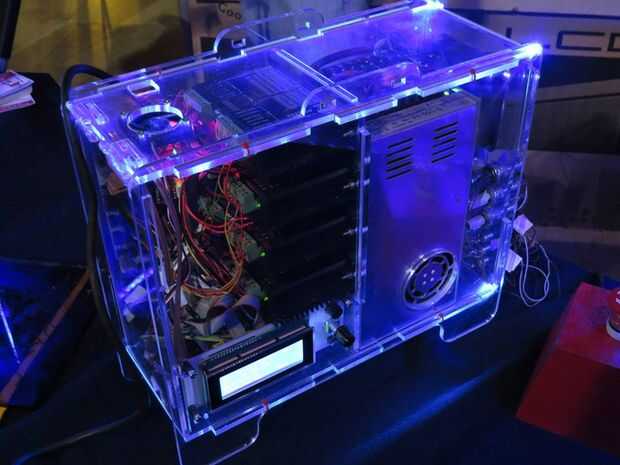

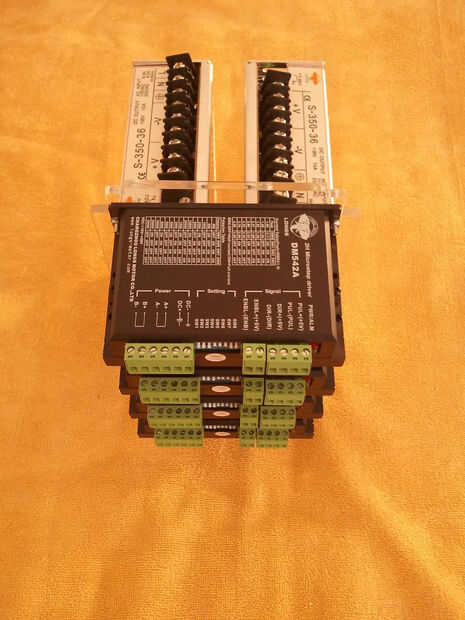

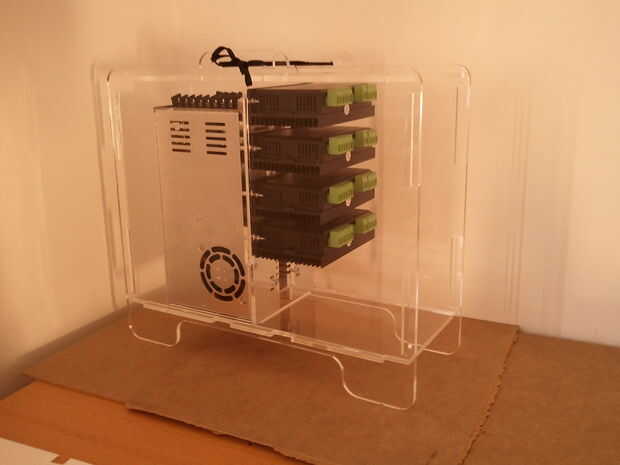

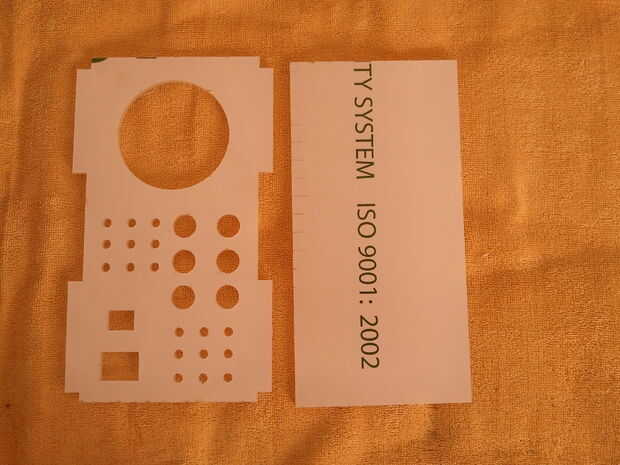

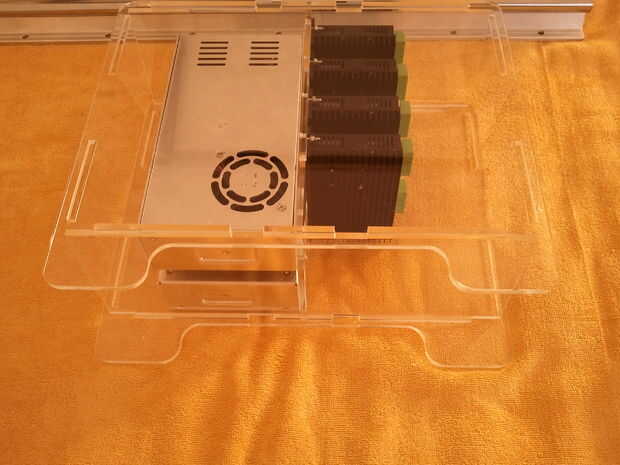

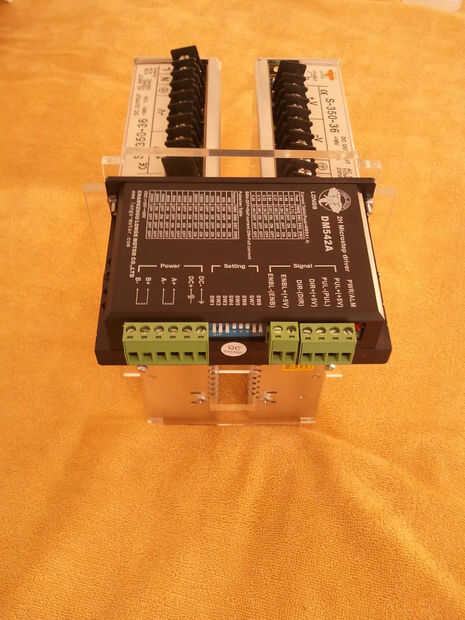

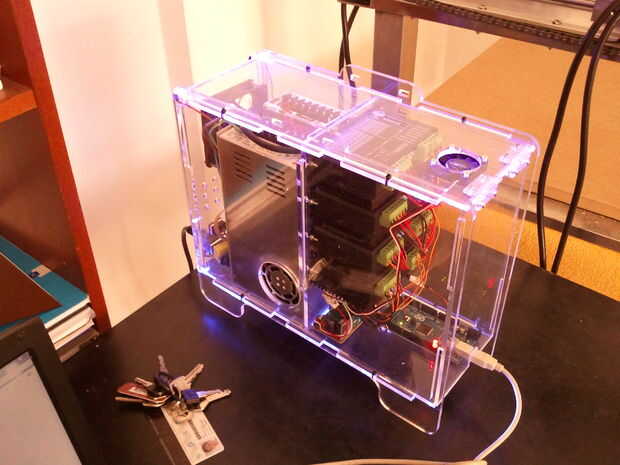

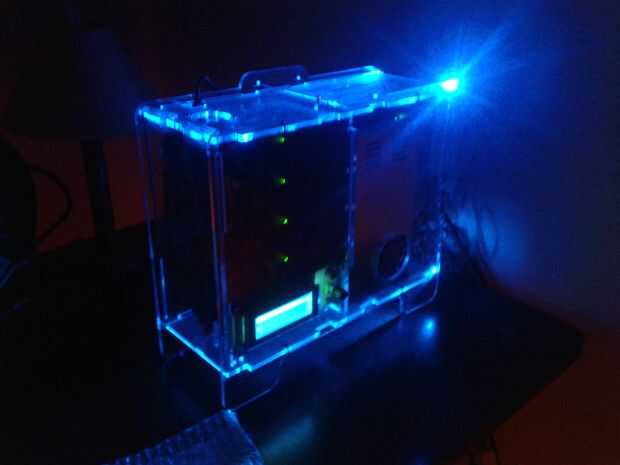

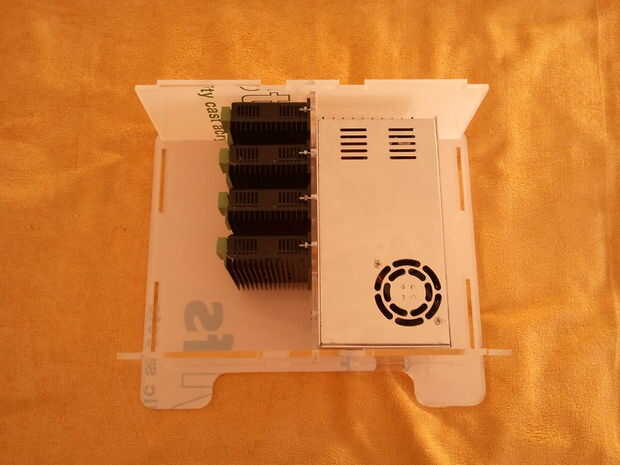

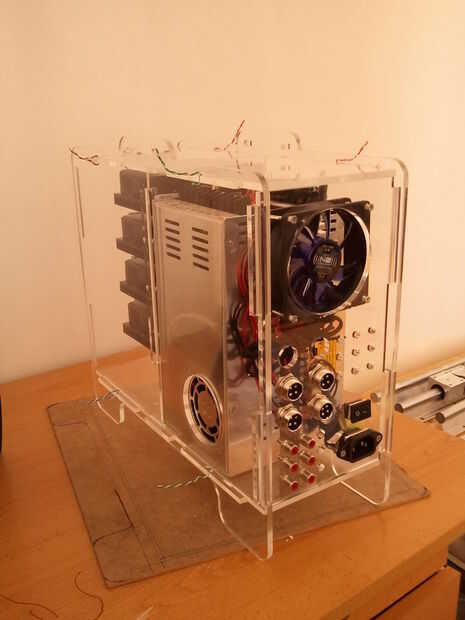

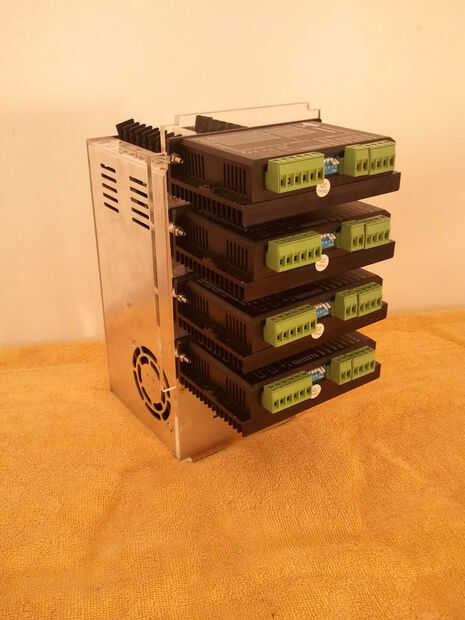

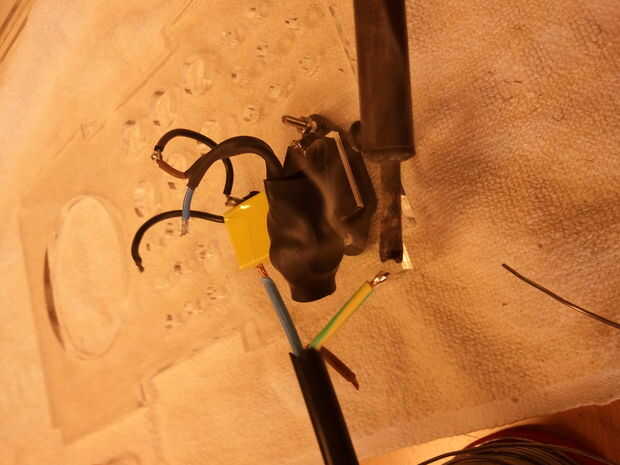

El recinto tiene los agujeros posteriores para todas las conexiones del alambre exterior. Todos los controladores paso a paso montados en una placa de acrílico y colocados en el centro del recinto. El recinto está cerrado con ataduras de cremallera. Para mejorar la presentación visual de los recintos hay 4 azul de LED iluminan el recinto mientras esté en funcionamiento.
El archivo de CAD:

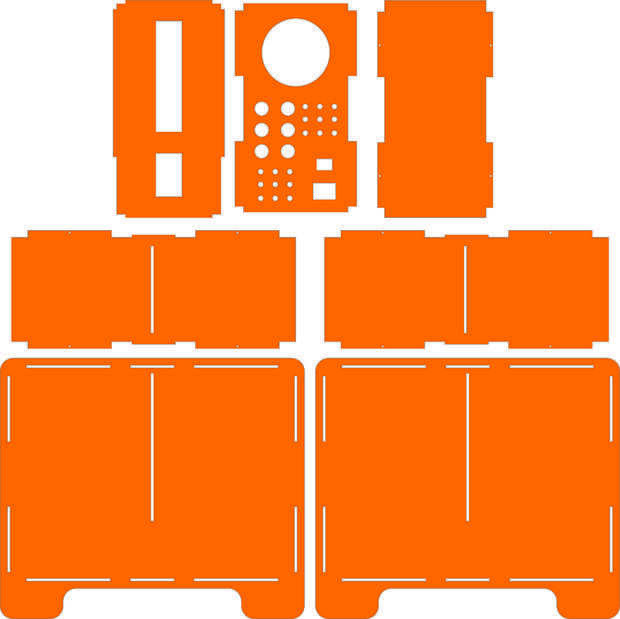

Descargue el archivo de CAD EletroboxV2.cdr en unidades métricas.
