Arduino controlado CNC 3D impresora híbrida (12 / 20 paso)

Paso 12: Cableado de la electrónica

El objetivo:

Alambre de la electrónica

Elementos necesarios:

-4 Nema 23 doble eje Motor 425oz-

-128MicroDriver 4 controlador 4.2A

-3 fuentes de alimentación (36V, 36V y 12V)

-Arduino 1 Mega

-1 tablero de rampas 1.4 (para fresado CNC e impresión 3D)

-Smart controlador LCD

-6 fin paradas (3 hilos)

-Soldadura

Herramientas necesarias:

-Soldador

-destornillador

-Cortador de alambre

-Multímetro

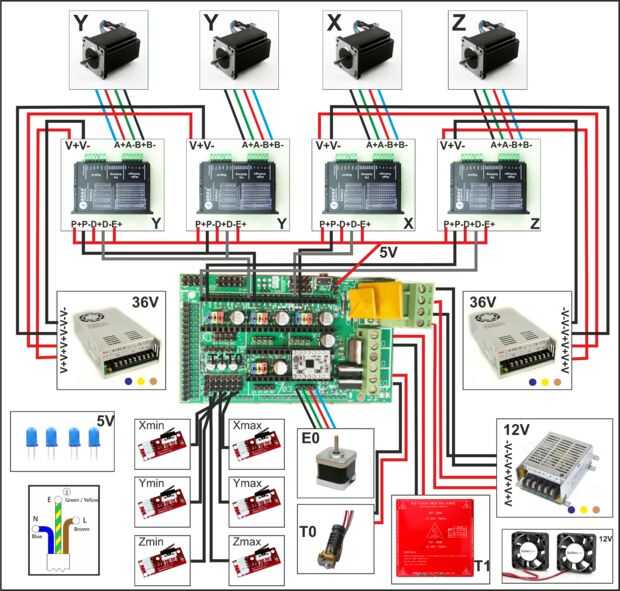

Todo el cableado eléctrico puede hacerse siguiendo el esquema adjunto.
