Arduino controlado CNC 3D impresora híbrida (18 / 20 paso)

Paso 18: Repetier Host Software configuración

Para utilizar el CNC o funcionalidad de la impresora 3D que es necesario instalar Software en el Host Repetier. Para ello, utilice la siguiente como para descargar la última versión:

http://www.Repetier.com/download/

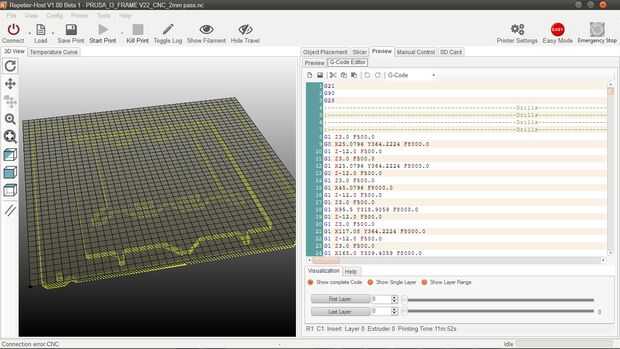

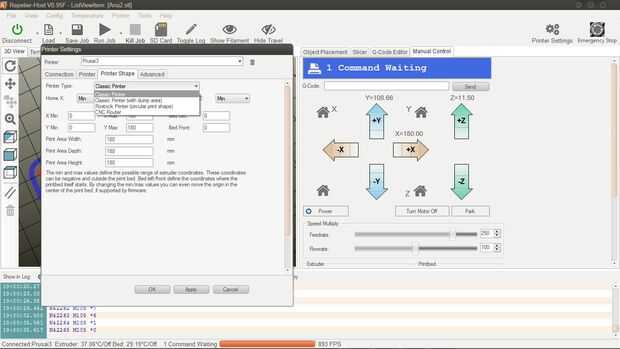

Después de la instalación abrir la aplicación y seleccione Configuración de la impresora y realizar las siguientes configuraciones:

Funciones CNC:

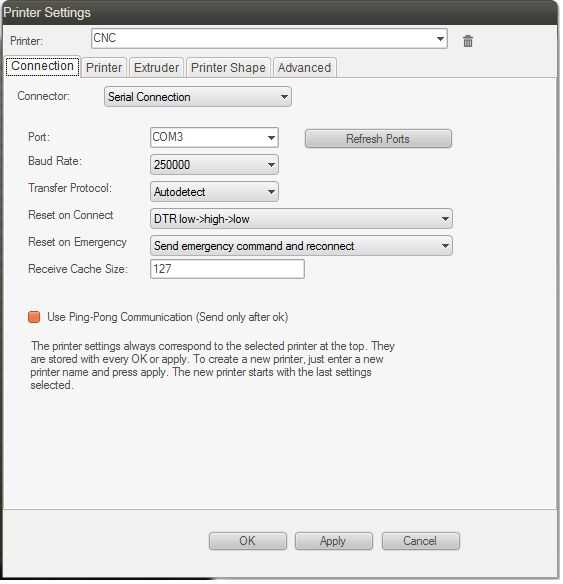

-Ficha conexión:

Puerto: (Presione refresh y actualización selección el puerto)

Tasa de baudios: 250000

-Impresor:

Velocidad de alimentación de viaje: 4000mm/min

Velocidad de avance de eje de Z: 200mm/min

-Forma de impresor:

Xmin: 0 mm

Xmax: 500 mm

YMIN: 0 mm

YMAX: 700 mm

Área de Peint ancho: 500mm

Área de impresión de profundidad: 700mm

Altura del área de impresión: 200mm

Funcionalidad de impresión en 3D:

-Ficha conexión:

Puerto: (Presione refresh y actualización selección el puerto)
Tasa de baudios: 250000

-Impresor:

Velocidad de alimentación de viaje: 4000mm/min

Velocidad de avance de eje de Z: 200mm/min

-Forma de impresor:

Xmin: 0 mm

Xmax: 500 mm

YMIN: 0 mm

YMAX: 600 mm

Área de Peint ancho: 500mm

Profundidad del área de impresión: 600mm

Altura del área de impresión: 200mm
