Arduino controlado CNC 3D impresora híbrida (2 / 20 paso)

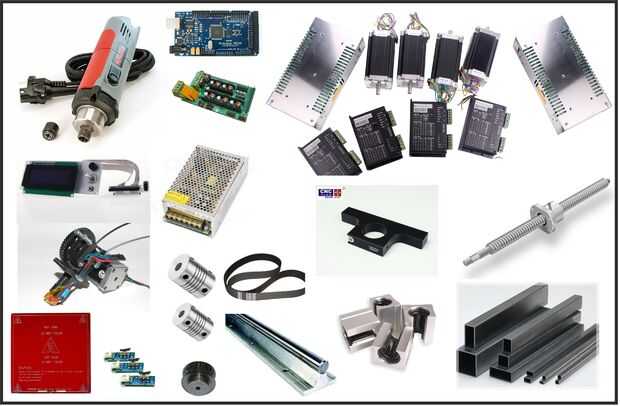

Paso 2: Lista de materiales y costos

Para construir un BuildersBot tendrá la siguiente lista de "ingredientes":

8 - SBR20UU CNC lineal bola cojinete soporte - 35€

4 - SBR16UU CNC lineal bola cojinete soporte - 20€

1 - husillo con equipados Anti contragolpe Ballnut RM1605-C7: 350mm - 100€

1 - XD acoplamiento 25 mm X 30 mm tamaño de alesaje: 8mm a 12mm - 10€

3 - motor acoplamiento tamaño de alesaje: 8mm a 6mm - 15€

2 - tierra de la precisión de SFC16 alrededor del eje con la ayuda (16 mm) - 30€

2 - tierra de la precisión de SFC20 redondo con soporte de eje (20 mm) - 70€

2 - tierra de la precisión de SFC20 alrededor del eje con la ayuda (20 mm) - 60€

3 - correa 1790-M 5-15 - 45€

1 - blindado rodamiento 686-ZZ (Pack de 10) - 20€

6 - polea de sincronismo métricas - 35€

1 - 15mm placa de aluminio - 50€

1 - husillo de fresado Kress 1050W - 150€

1 - 43mm Euro cuello eje montaje, abrazadera del soporte para Kress fresado eje - 35€

1 - 4 Motor de pasos Nema 23 425 oz + 4 microstepping Driver + potencia Sup - 255€

1 - MIG soldó con autógena inoxidable robar marco 125€

1 - acero inoxidable robar grado marino tornillos, arandela, tuercas etc. - 50€

1 - 10mm caso de acrílico - 50 €

1 - Arduino Mega + rampas tabla 1.4 + LCD-100€

1 - fuente de alimentación 12V - 15€

1 - completa de Greg extremo caliente de la extrusora J-cabeza motor extrusora ABS + endtops + semillero - 100€

1 - bloqueo apretado + lubricante + pintura - 35€

1 - cables, cables, bañeras, conectores, enchufes - 20€

2 - fans bajo nivel de ruido - 15€

1 - tablero del MDF cama BuilderBot - 15€

1 - 5 metros RGB LED Stip - 30€

El costo aproximado total de estos artículos es de alrededor de 1485€
