Paso 4: Marco de acero inoxidable de BuildersBot
El objetivo:
Construir un marco de tubos de acero inoxidable rectangulares y cuadrados.
Elementos necesarios:

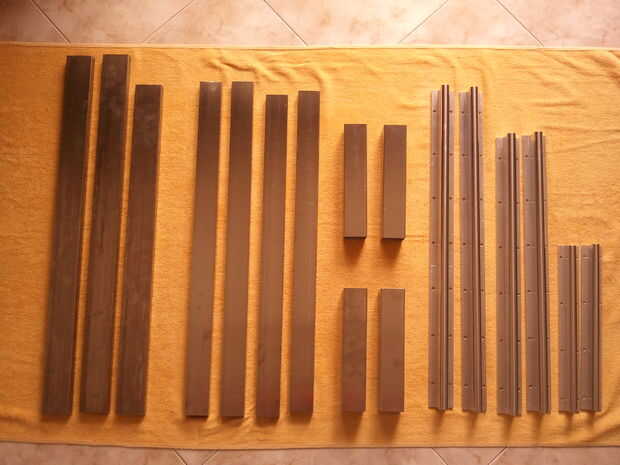

El marco está compuesto por 11 piezas de acero inoxidable (para dimensiones con el diseño abierto 3d).
4 - tubos rectangulares en la parte inferior del chasis
4 - cuadrados tinas en posición vertical
3 - tubos rectangulares en la parte superior del marco
Herramientas necesarias:
-Soldador TIG
-Ángulo de amoladora y herramienta de corte
-Máquina de perforación
-Broca de carburo (6,5 mm)
Instrucciones:

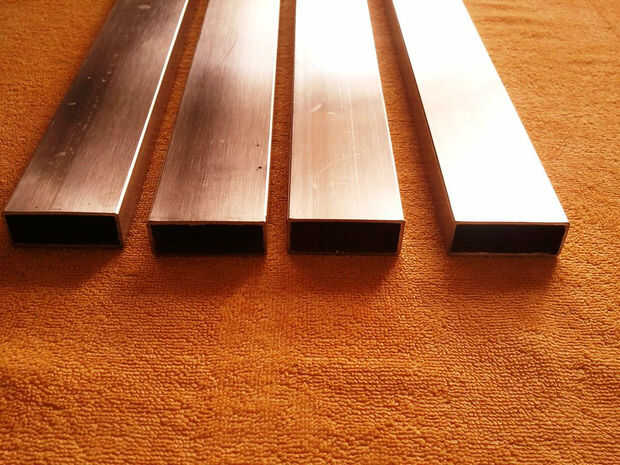

1- Utilizando una herramienta de corte:
-Cortar 2 tubo rectangular de acero inoxidable con 50x20x750mm que funcionará como los vértices de la parte inferior del marco de la
-Cortar 2 tubo rectangular de acero inoxidable con 50x20x750mm que funcionará como los vértices de la parte inferior del marco de la

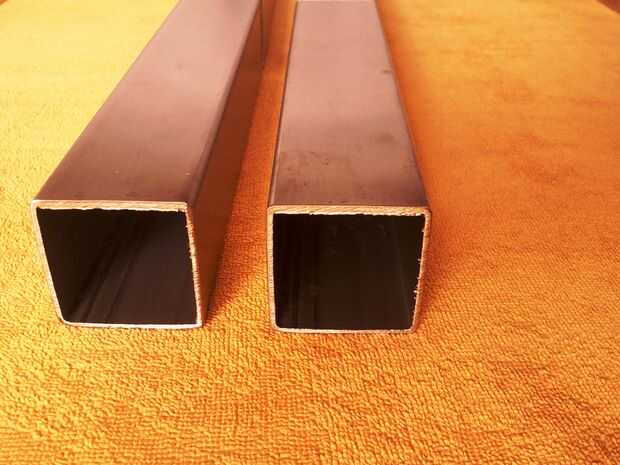

-Cortar 4 tinas de acero inoxidable cuadrados con 50X50x250mm que funcionará como los pilares verticales del marco de la
-Cortar 1 tubo rectangular de acero inoxidable con 60x20x750mm (que funcionará como los vértices de la parte inferior del bastidor)
-Cortar 2 tubo rectangular de acero inoxidable con 60x20x750mm (que funcionará como los vértices de la parte inferior del bastidor)

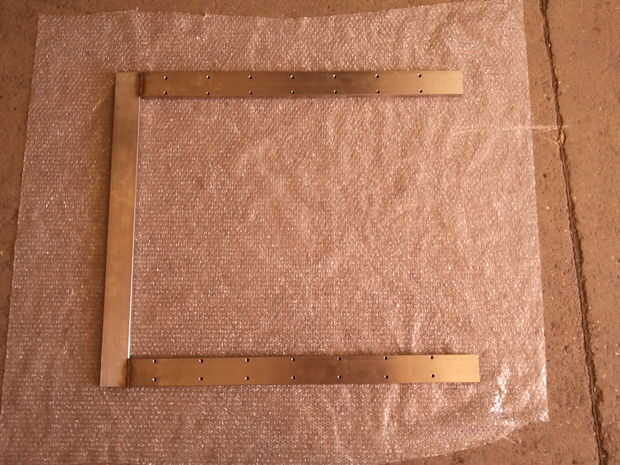

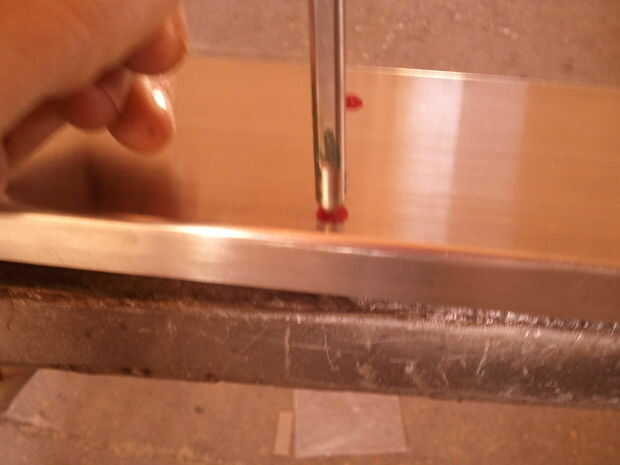

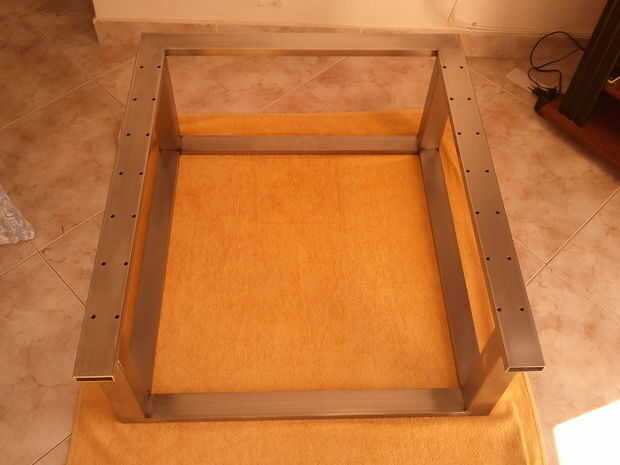

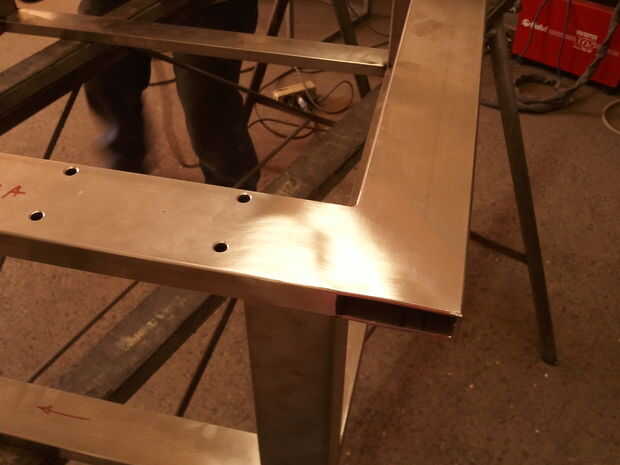

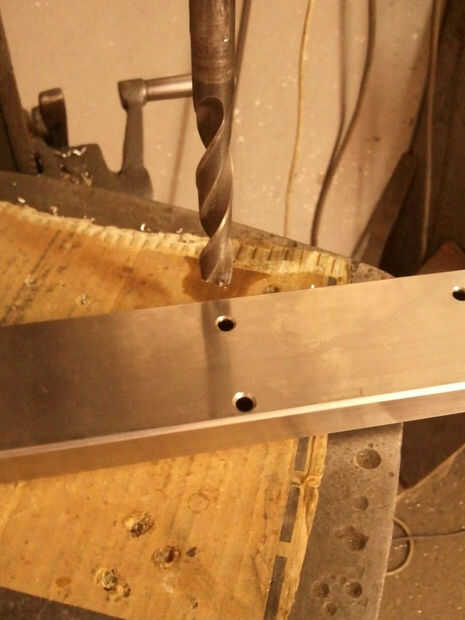

2 - Toque y perforar 12 con 6,5 mm de diámetro en ambos carriles paralelo superiores (según la posición de los agujeros de los soportes de carril calibrado) (para distancias con el esbozo 3d).

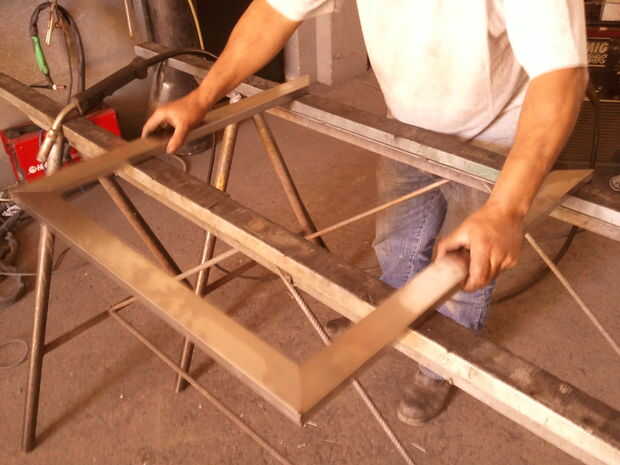

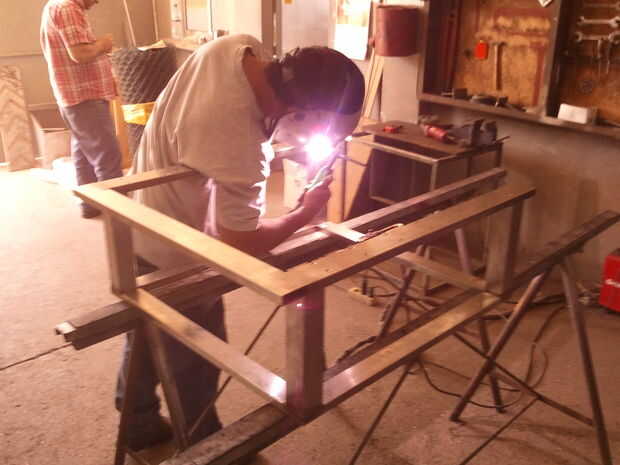

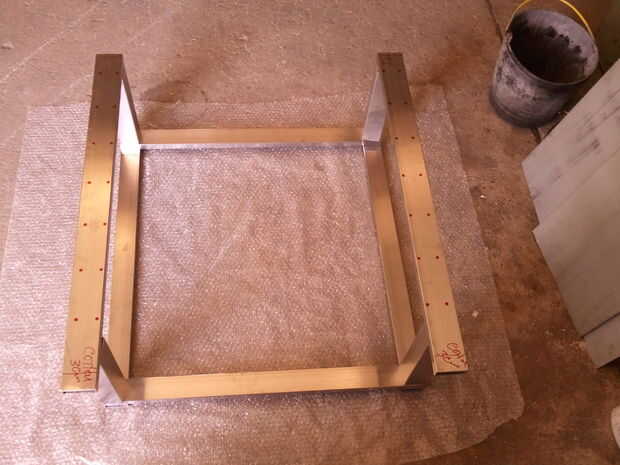

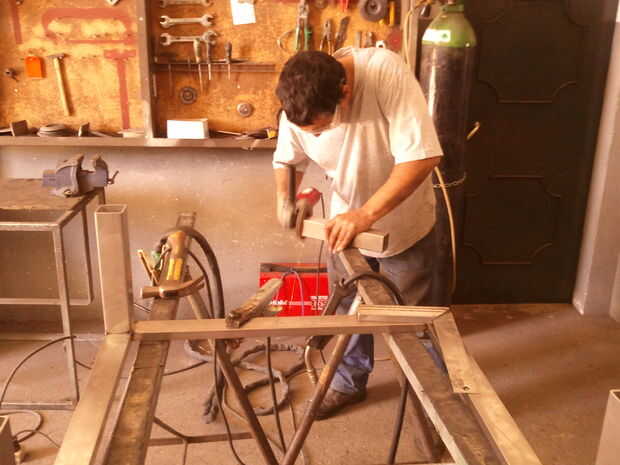

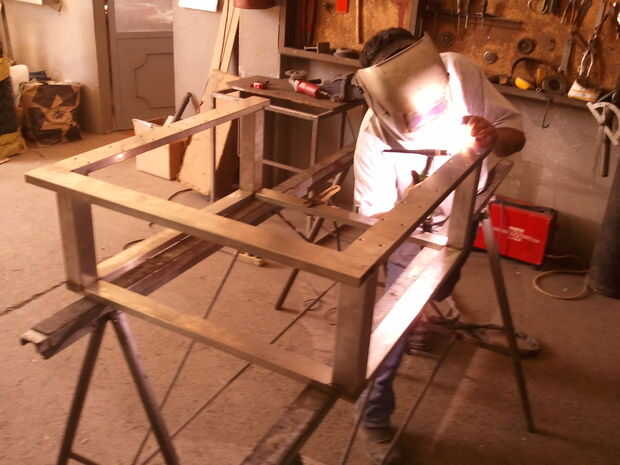

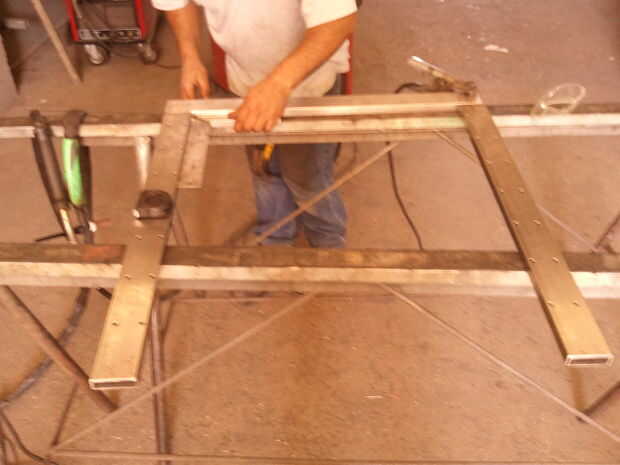

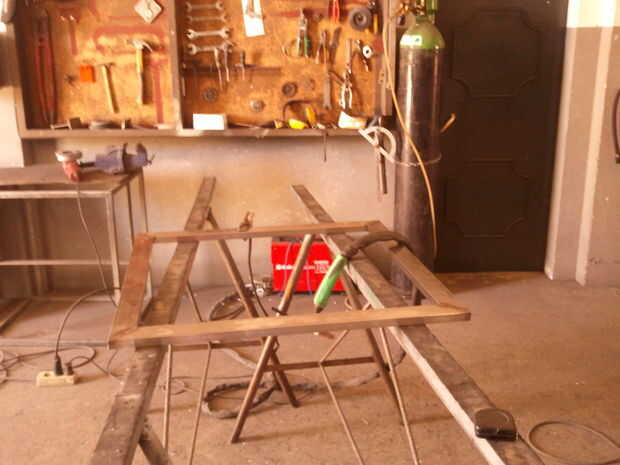

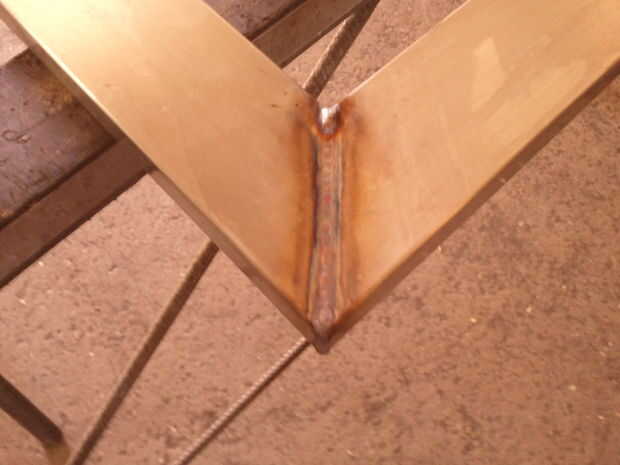

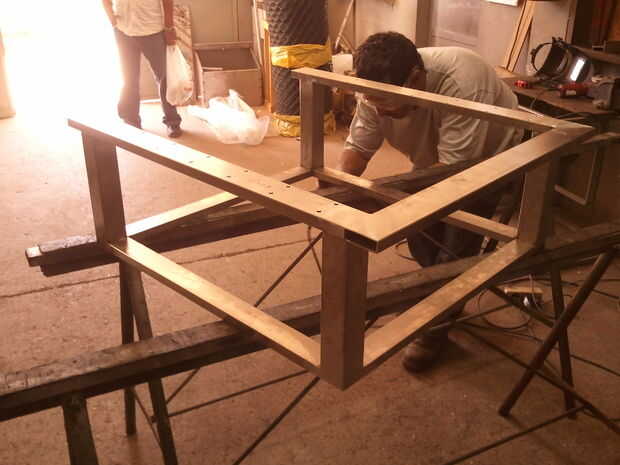

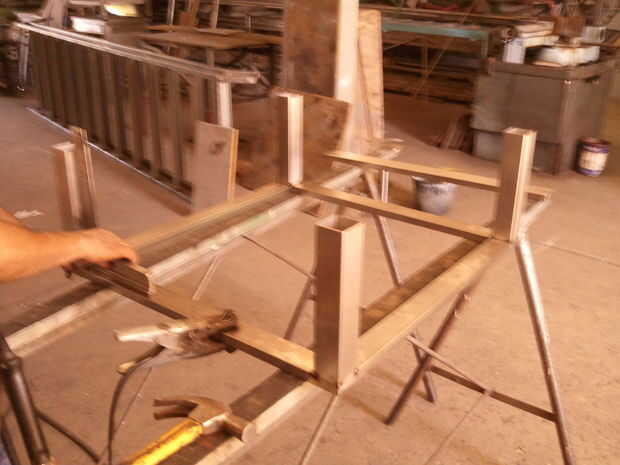

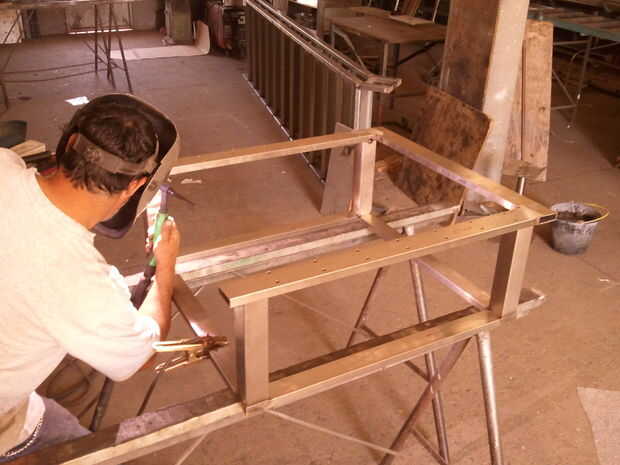

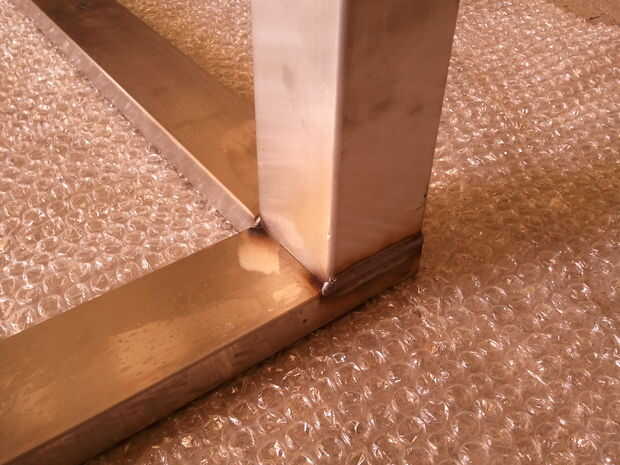

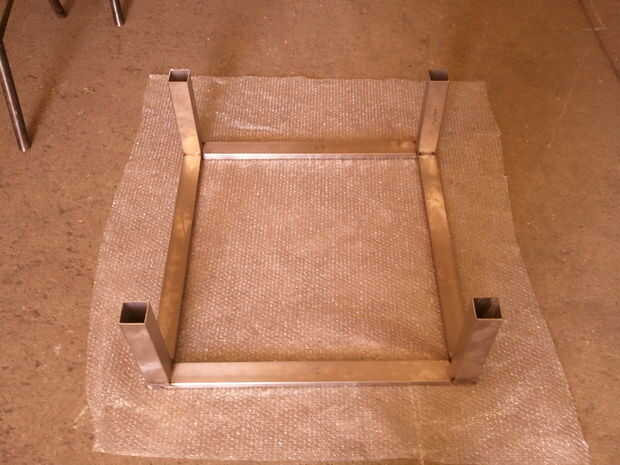

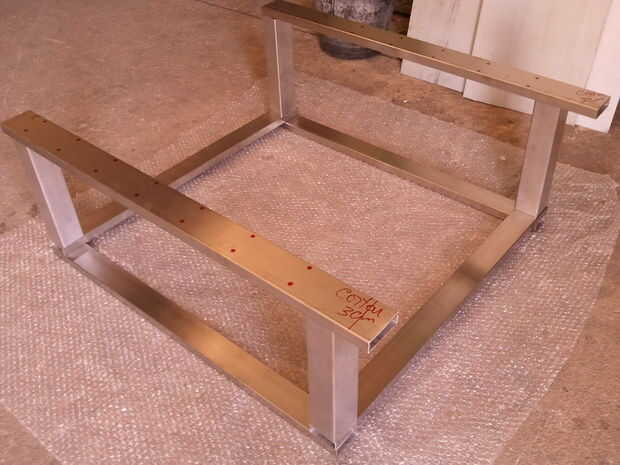

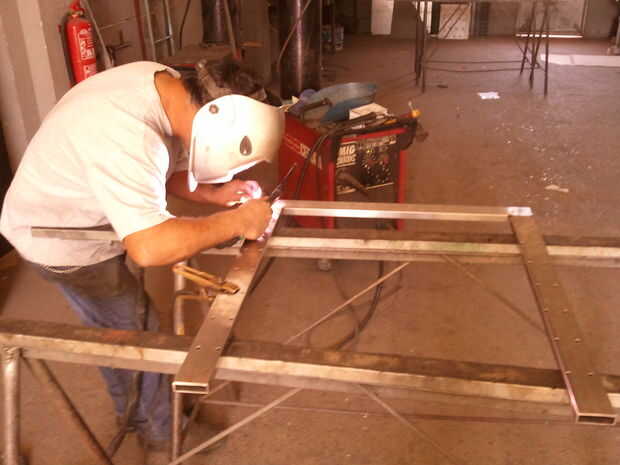

3 - Soldar las 4 tinas rectangulares que hacen que la parte inferior del marco. Tenga cuidado de alinear los tubos perfectamente. Siguiente soldadura 4 columnas verticales y finalmente el 3 cambio de nombre top los tubos de un marco abierto.

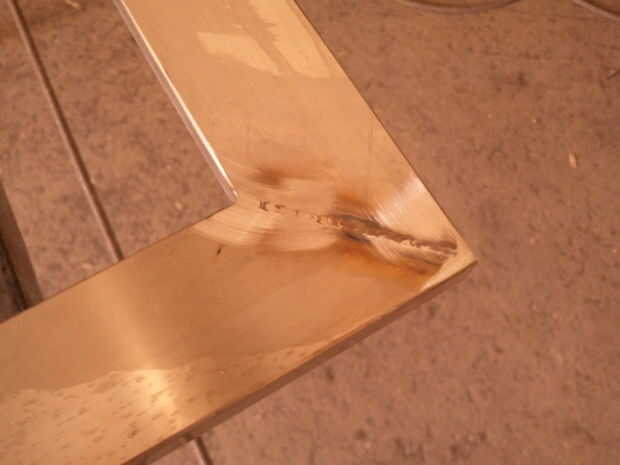

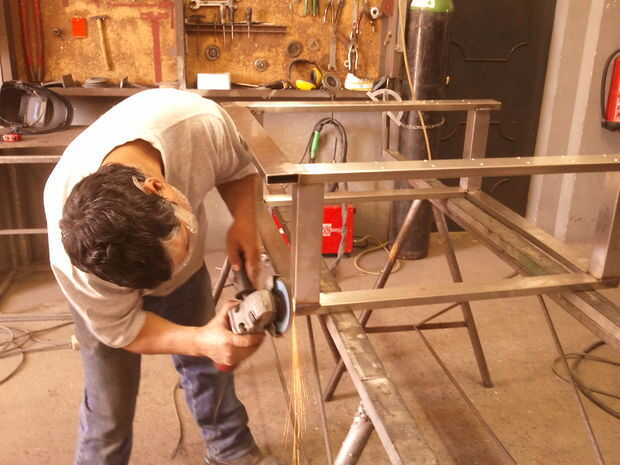

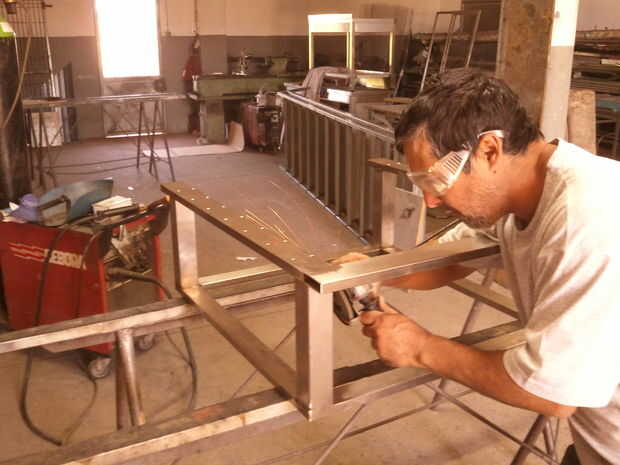

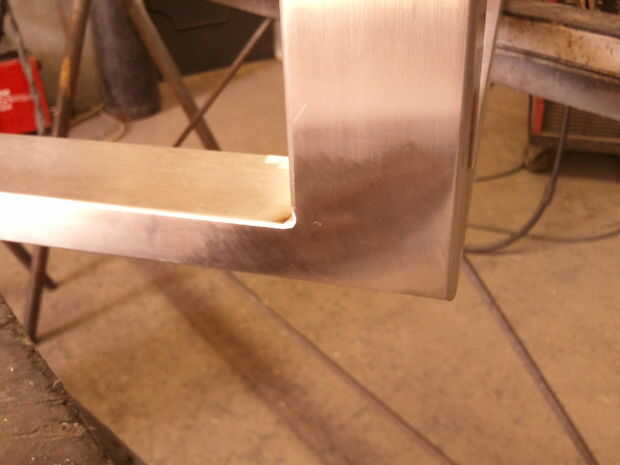

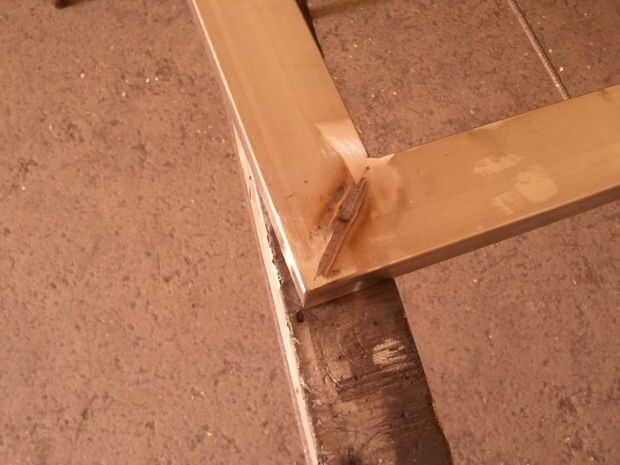

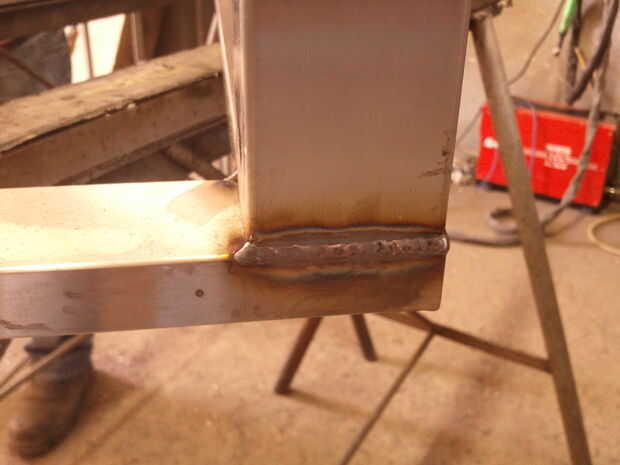

4 - Después de soldar todos los tubos juntos, uso amoladora angular para cortar la soldadura sobrante de los puntos de soldadura.

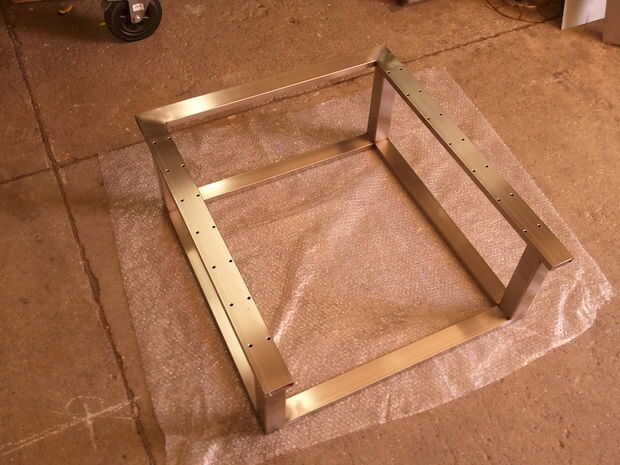

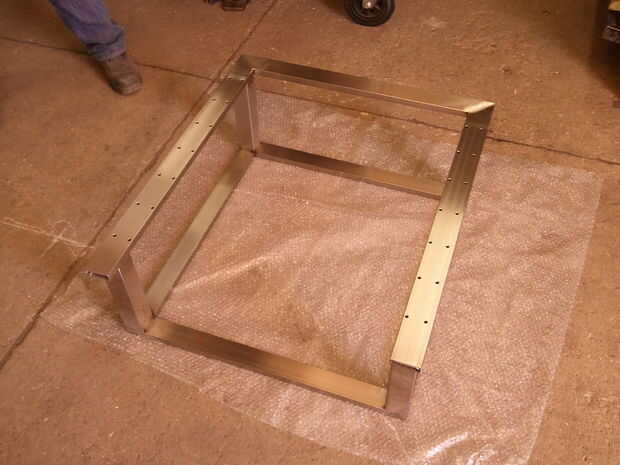

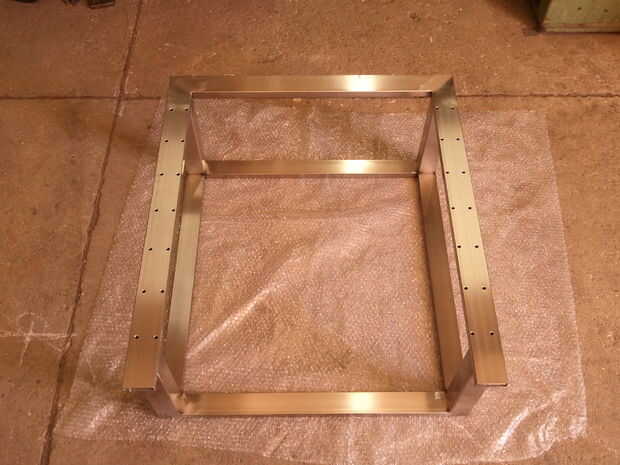

5 - Limpiar el chasis con ácido especial para inoxidable roba y finalmente pulirlo con cualquier material apropiado.
