Paso 5: Eje - sistema de guía
El objetivo:
Equipar a lo BuildersBot con una guía para reducir al mínimo

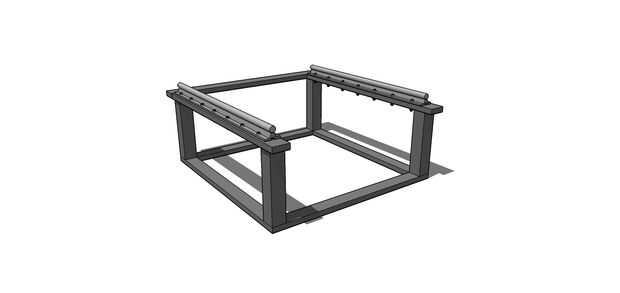

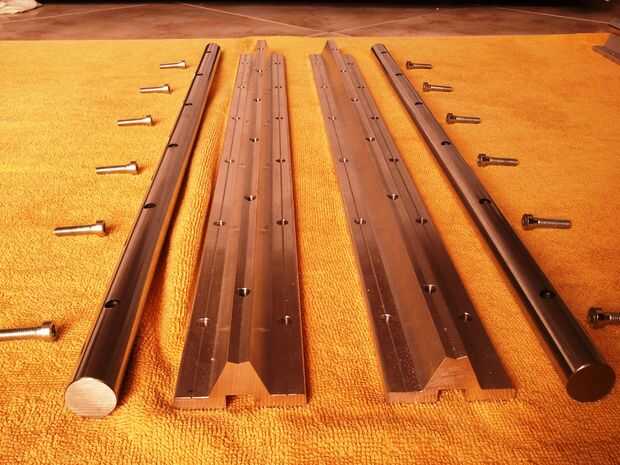

El sistema de guía de eje Y está compuesto por dos paralelo apoyado alrededor de rieles. Un riel redondo proporciona la trayectoria linear de la guía para teniendo bloques para atravesar a lo largo de su longitud. Este tipo de carril tiene precisión tolerancias es alrededor de 0.1mm por metro. El apoyo del riel está hecho de aluminio.
Elementos necesarios:

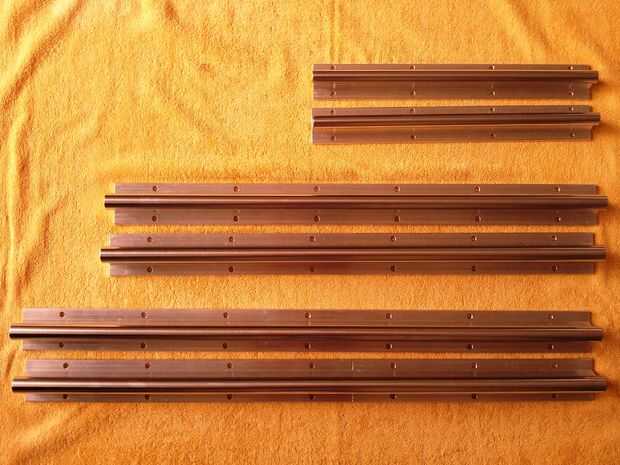

4 - apoyo de rodamiento lineal SBR20UU, dos para cada carril

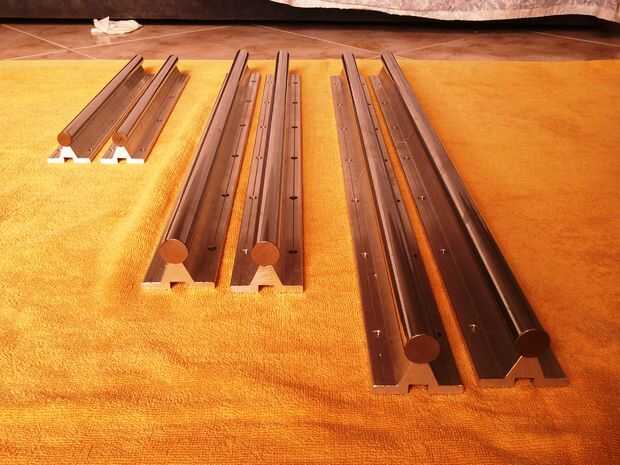

2 - 20mm de diámetro 700mm de longitud Lucía redondo carriles

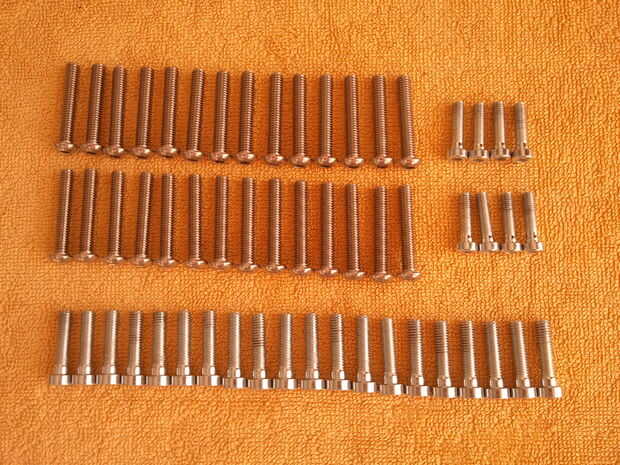

28 - 6 tornillos con longitud 33mm

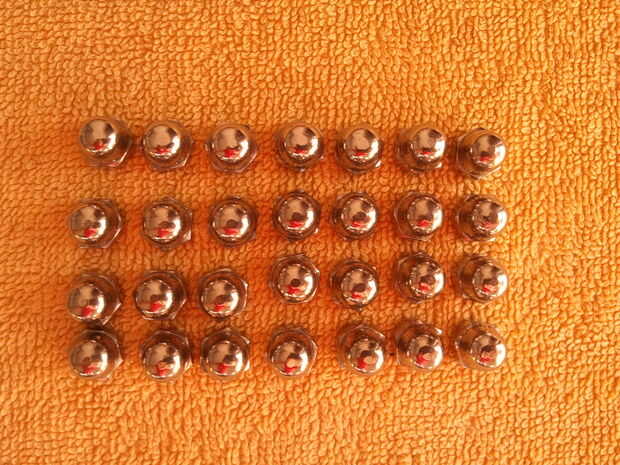

28 - auto tuercas
2 - mangas de ultralearther
Herramientas necesarias:
-Destornillador
-Llave de
-Medidor
-Regla
Instrucciones:

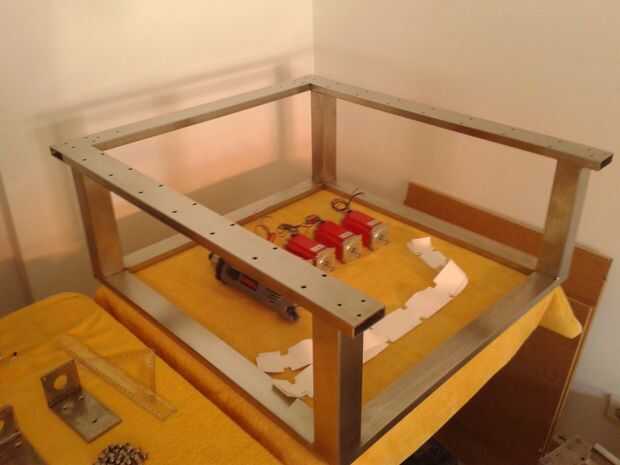

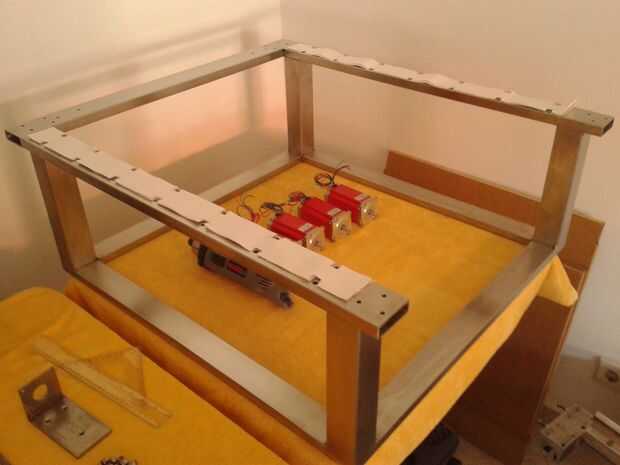

Para evitar la propagación de la vibración en la estructura, aislar el chasis de acero inoxidable de la ayuda de carril de aluminio utilizando algún tipo de goma (yo usé sintético ultraleather).

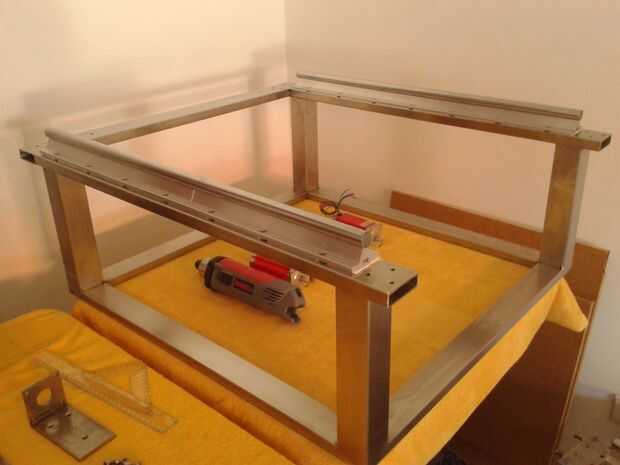

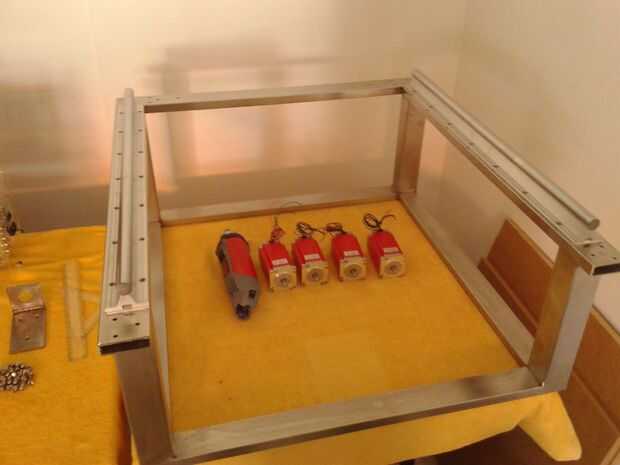

Posición el riel redondo guías sobre el ultraleather Alinee los orificios y atornille en su lugar, alinee paralelo la 2 ronda del carril antes de ajuste final, también trate de ajustar el nivel ajustando la fuerza de los tornillos. Ser paciente y tratar de alcanzar una alineación perfecta usando un medidor de nivel y un ruller.
