Paso 6: X Axis - sistema de guía
El objetivo:

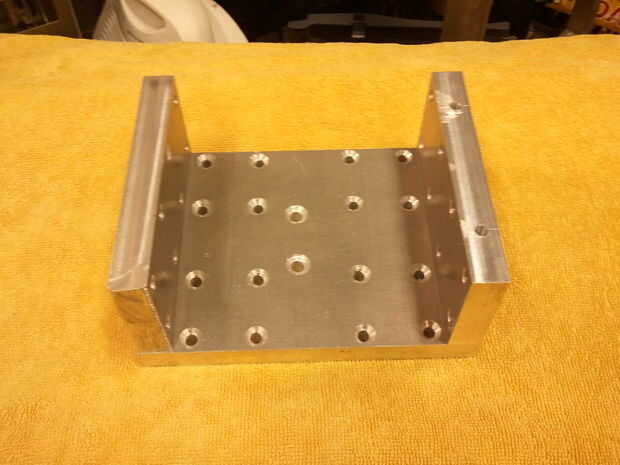

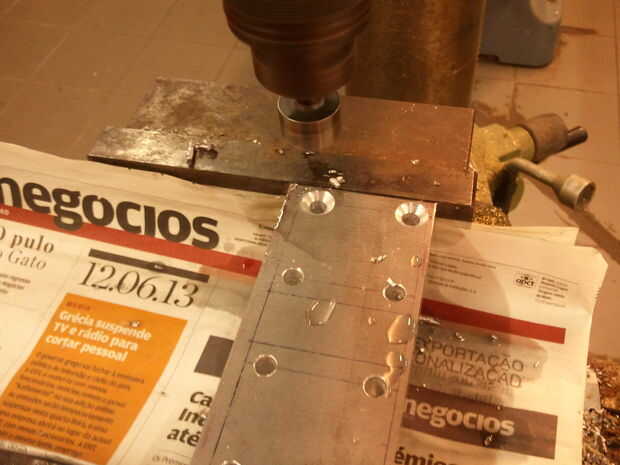

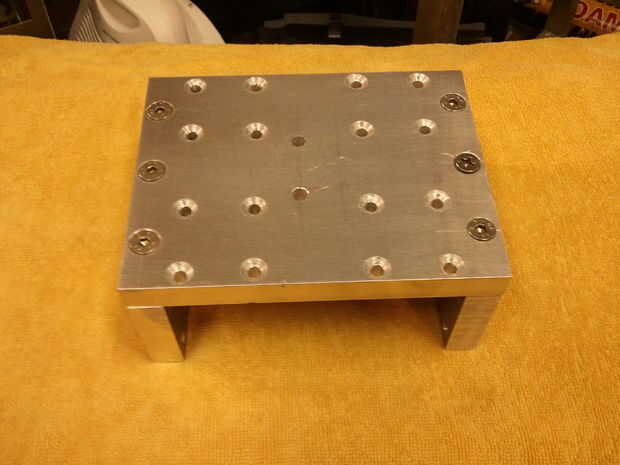

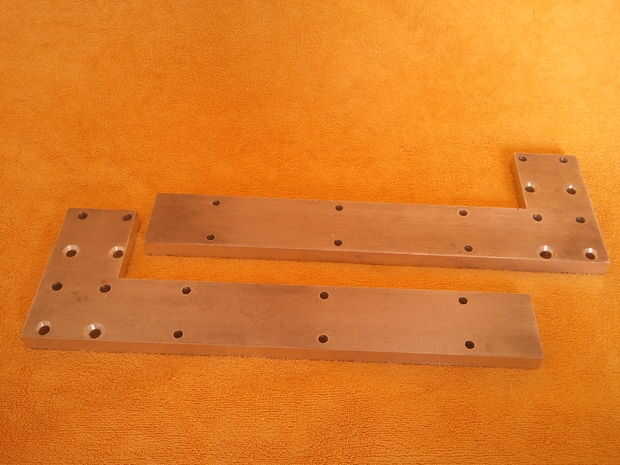

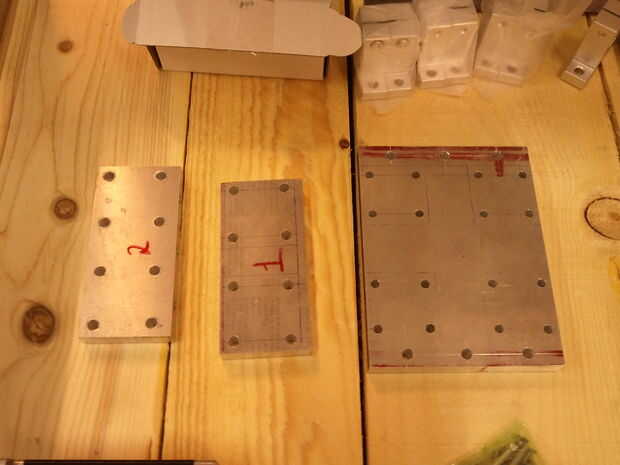

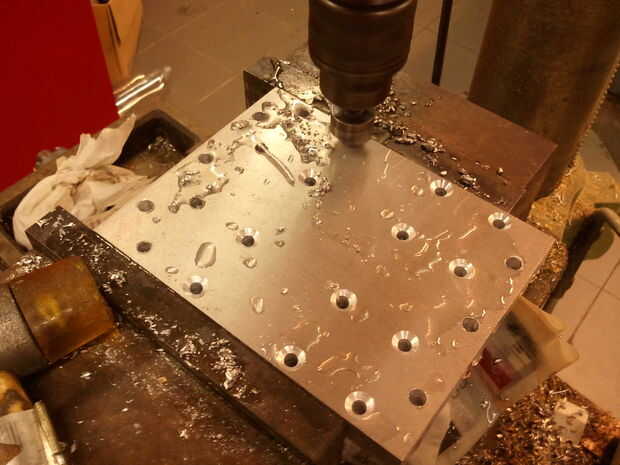

El sistema de guía del eje X está compuesto por dos paralelo apoyado redondo carriles uno bajo el otro. Entre los dos rieles compatibles son dos L en forma de placas de aluminio de 15 mm (dimensiones en archivo de sketchup). Estas placas tienen orificios de 6,5 mm en ellas en orden a agregado a los rieles de apoyo y también al bloque de cojinete de eje (4 agujeros de 6,5 mm para cada cojinete).
Elementos necesarios:

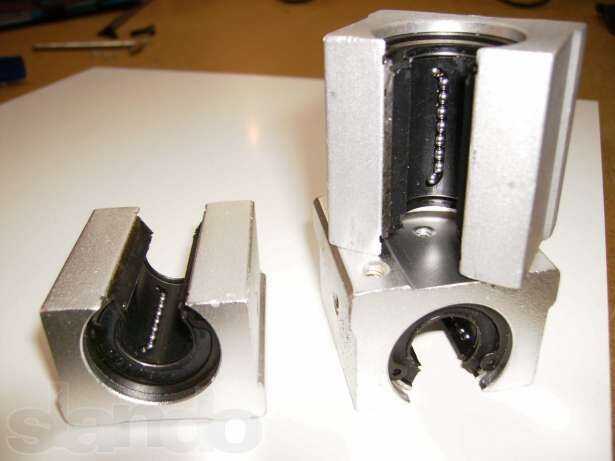

4 - rodamiento de bola lineal SBR20UU bloques, dos cada lado,
2 - 20mm diámetro 600mm longitud Lucía redondo carriles
24 - equipos de 6mm con longitud de 33mm
24 - las tuercas de fijación.
Herramientas necesarias:
-Destornillador
-Llave de
-Medidor
-Regla
Instrucciones:

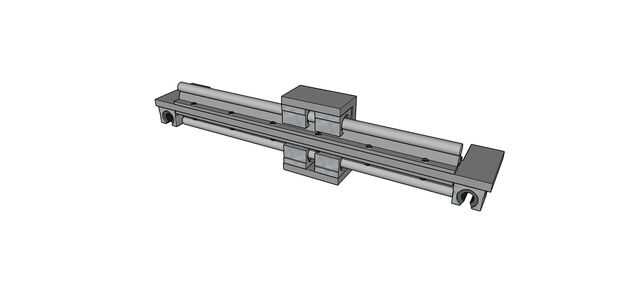

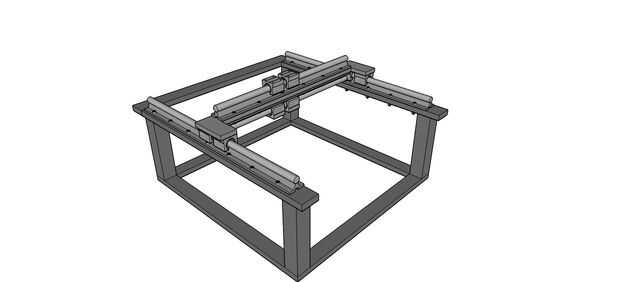

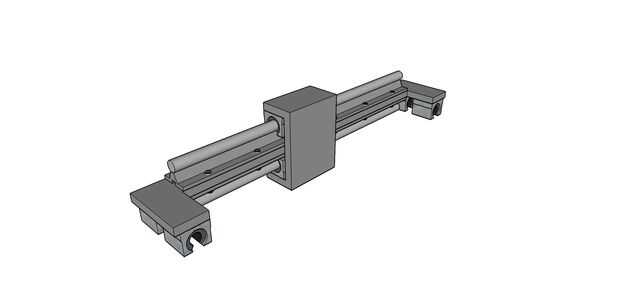

Antes de montar el eje X sobre el eje Y, es necesario insertar 4 bloques más magra en los rieles redondos, como se muestra en las figuras.

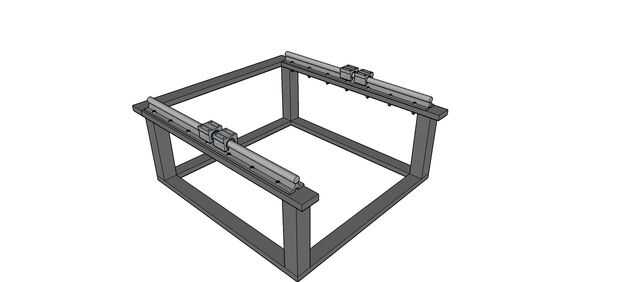

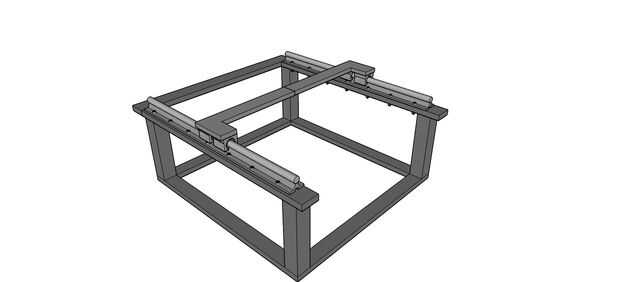

Conecte a las guías de riel redondo en la parte superior el chssis y atorníllelos en su lugar, alinee la 2 ronda del carril paralelo a cada uno y perfectamente perpendicular al eje de Y otros antes de apriete final.
