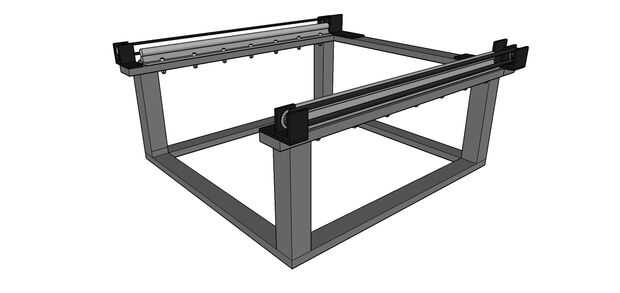

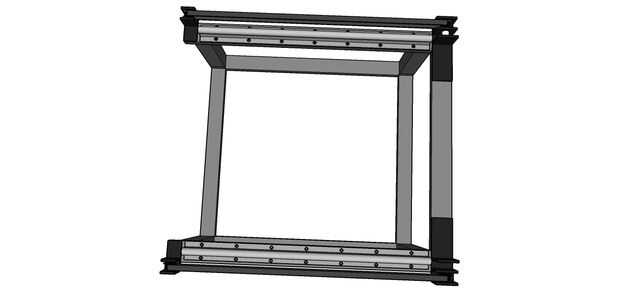

Paso 7: Eje - sistema de transmisión
El objetivo:
El sistema de transmisión de eje Y está compuesto por un sistema de poleas y correa dentada. Las unidades del sistema de eje Y transmisión el el soporte de la herramienta hacia arriba y hacia abajo. La aplicación utilizada es un sistema de transmisión emparejados, esto significa que hay 2 correas y 4 poleas para conducir el eje Y y hacia atrás.
El sistema implementado no tiene ninguna reducción, estos significa que la polea de arrastre es el mismo diámetro que la polea tensora. No tengo ningún problema de rendimiento con esta configuración.
Elementos necesarios:

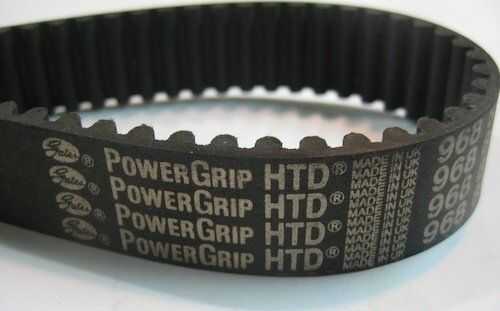

2 - la correa dentada 1790-5M-15
8 - 686-ZZ blindados cojinete de bolas
4 - polea dentada métricas 20-5M-15
4 - aluminio U en forma de soporte de la polea
4 - M6 calibrar los ejes de las poleas
12 - tornillos de 4 M (de polea)
2 - motor couppling
Herramientas necesarias:
-Máquina de perforación
-Tornillo kit de tapper (taladro macho de 5mm)
-Amoladora
Instrucciones:

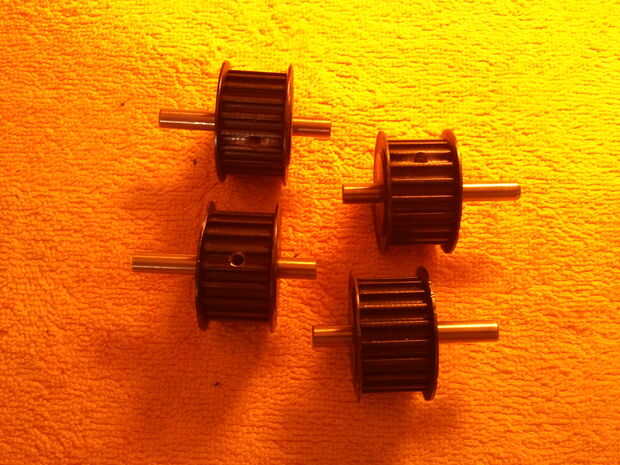

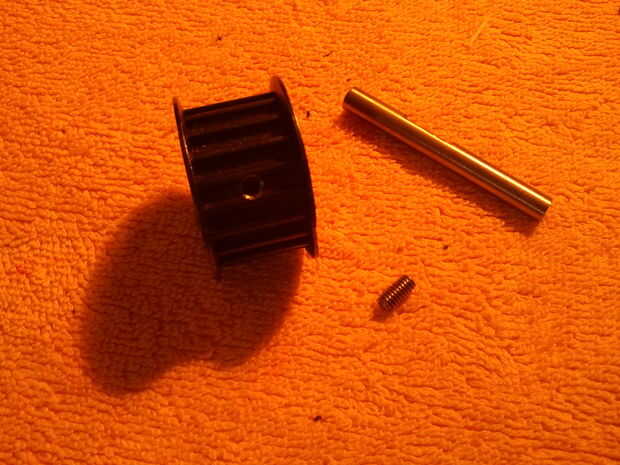

-Preparar las poleas por tornillo macho M4 (3 agujeros espaciados 120 grados)

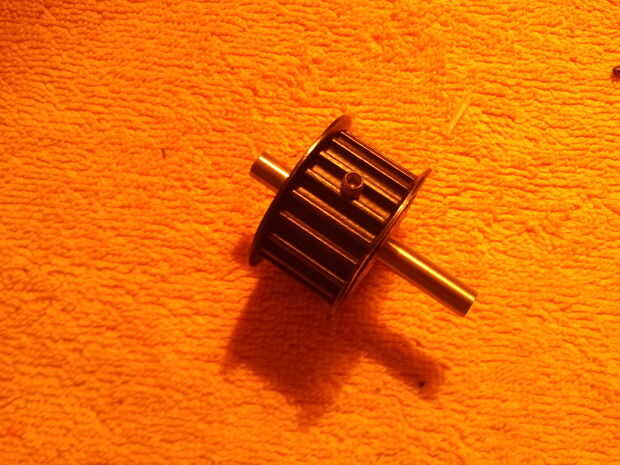

-Insertar 3 4 M grub tornillo en los agujeros roscados

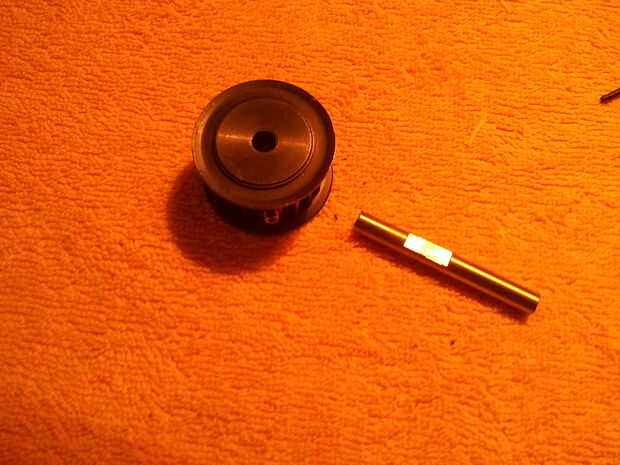

-Taladre un agujero en el centro de la polea para permitir que el eje pase (orificio de diámetro 6mm)

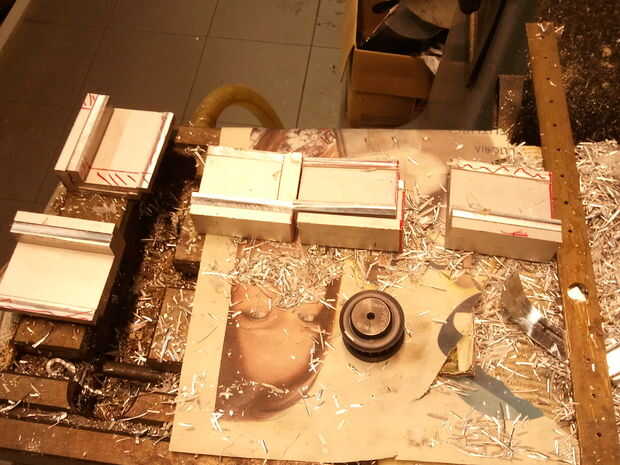

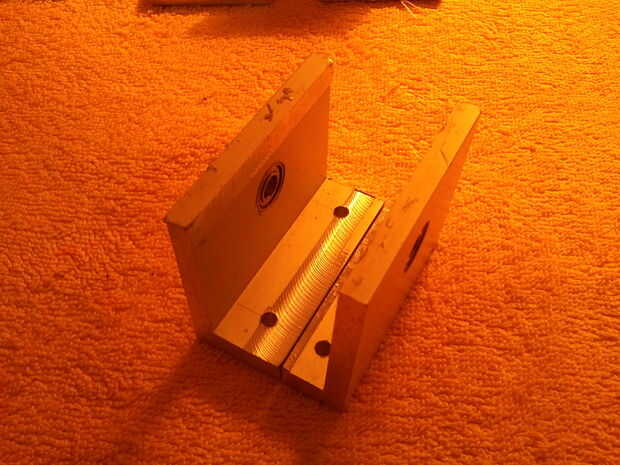

-Hacer rodamiento interior aluminio U formas utilizando una fresa de router manual

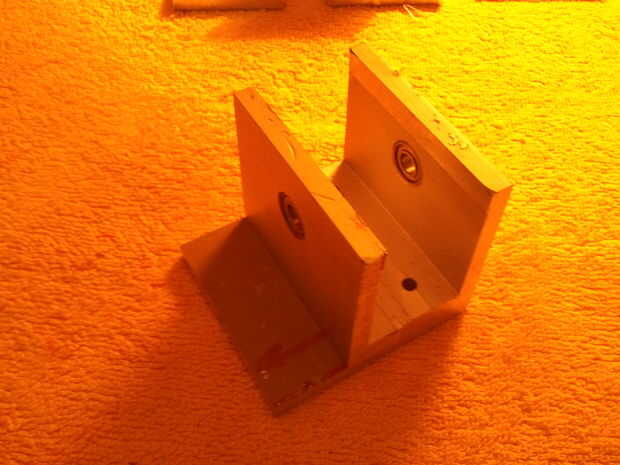

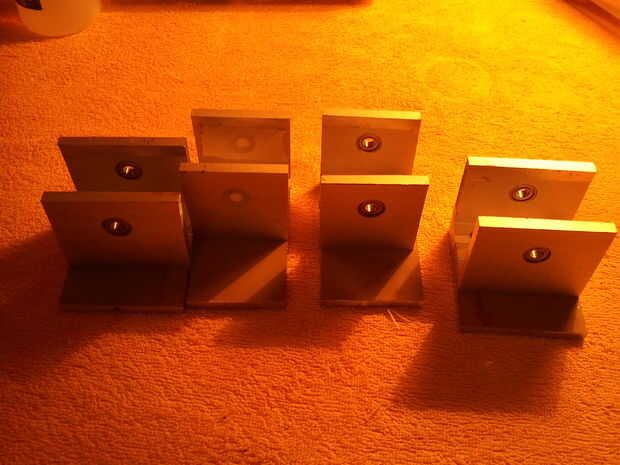

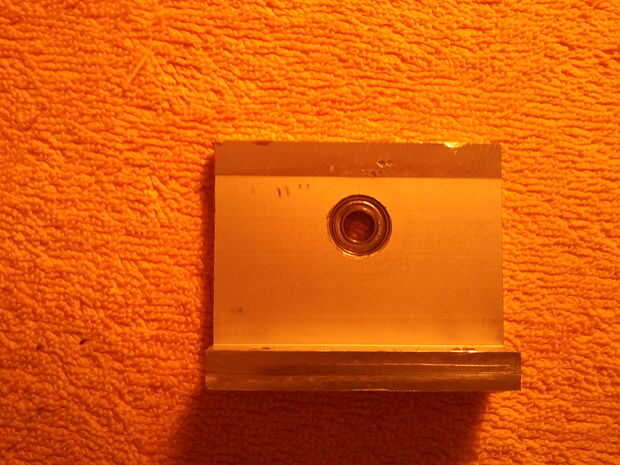

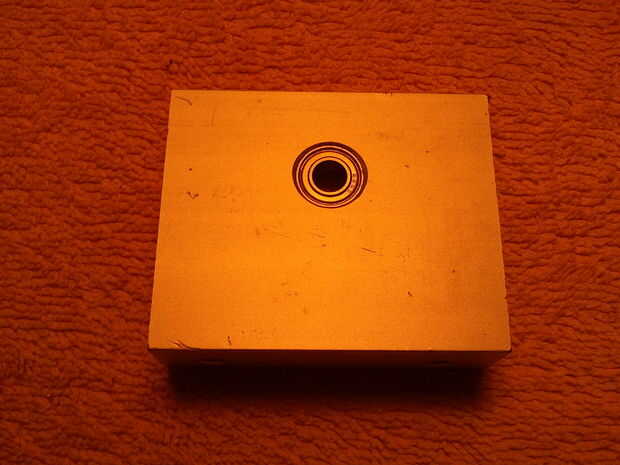

-Insertar los rodamientos dentro de las viviendas

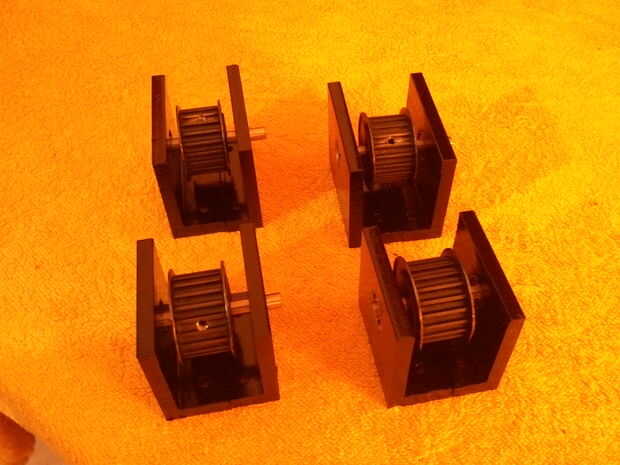

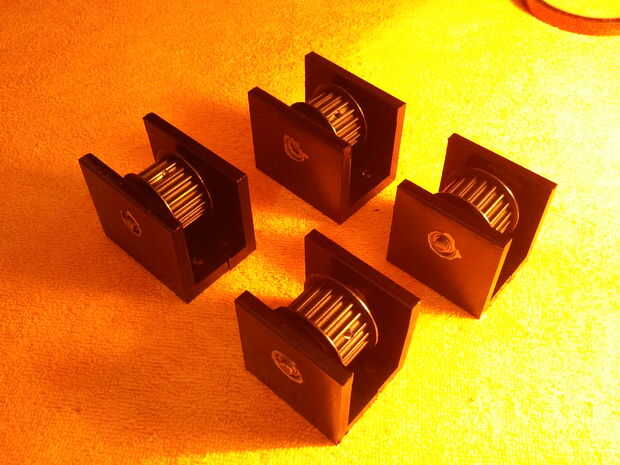

-Montar el aluminio en forma de soporte en el marco de U
-Tensar la correa alrededor de las 2 poleas y bloquear en posición con buena tensión
-Conecte el acoplamiento motor a eje de polea
