Arduino controlado esqueleto Animatronic de rock - en progreso (1 / 7 paso)

Paso 1: Construir algunos miembros de la banda - parte 1: baterista (Empalador Hawkins)

Lo único que he comprado para esta pieza era el motorreductor. Lo conseguí en ebay por unos pocos dólares. Todo lo demás es del sótano del doom y del armario de terror.

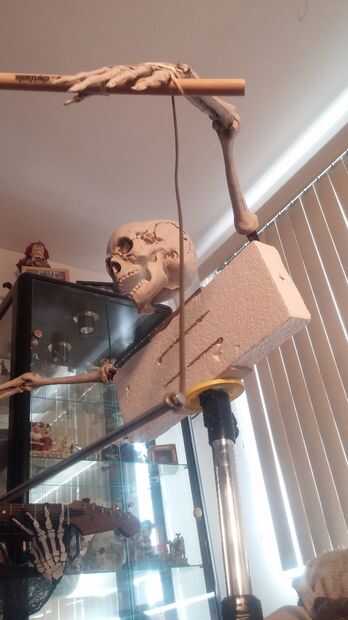

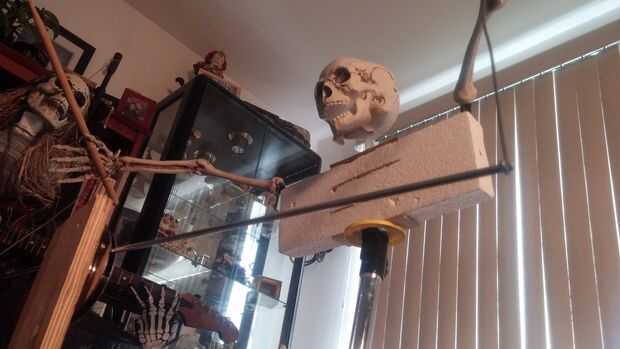

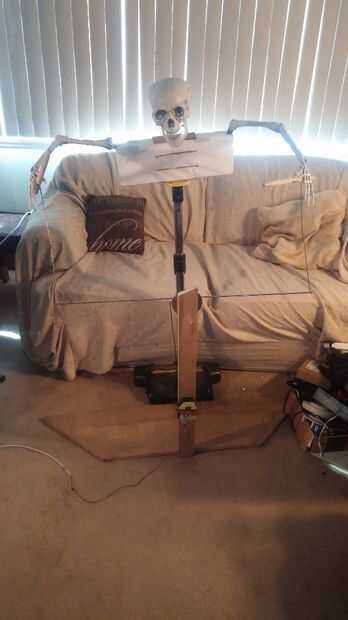

Este chico se hace de una aspiradora vieja para el cuerpo, que es totalmente ajustable en altura, un bloque de espuma de poliestireno con algunas piezas de madera contrachapada para los hombros, un café puede tapa para el punto de pivote, 2 jeringas; 1 para el cuello y 1 para unir los hombros el cuerpo vacío, una antiguo prop esqueleto plástico interruptor de tierra, eje de disco duro platos, perchas y una barra de una vieja luz de pista de baja tensión.

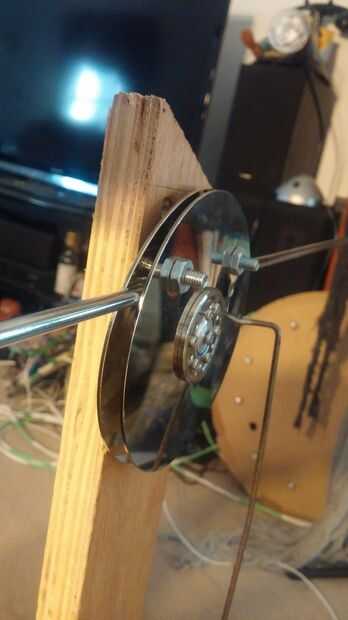

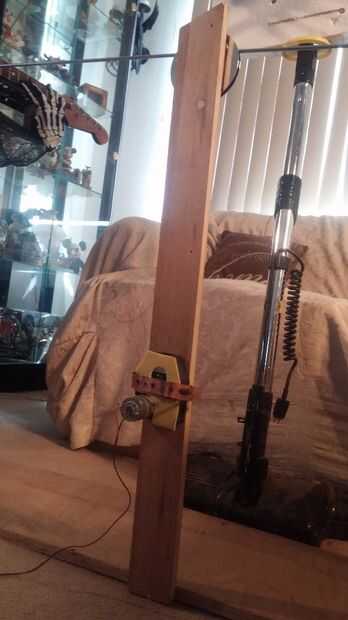

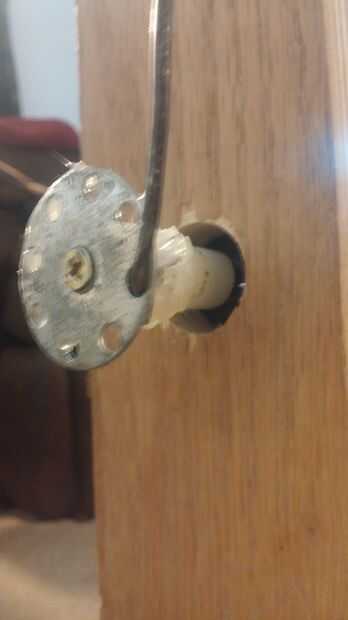

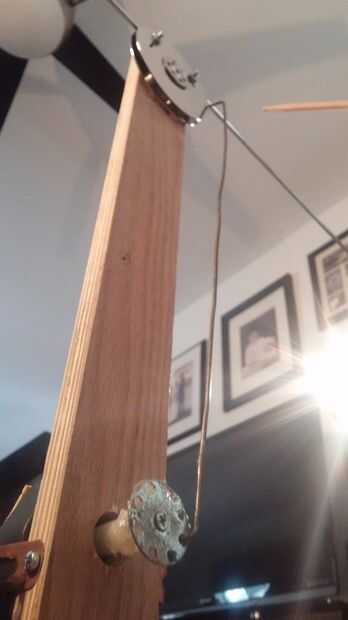

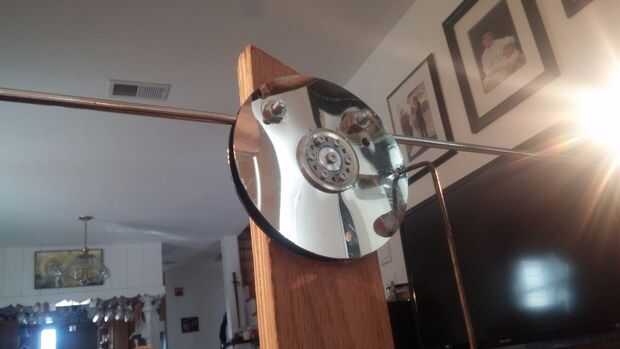

El motor está conectado a los platos del disco duro por una varilla de la percha. Los discos están perforados para fijar la barra de iluminación horizontal de la pista en su lugar. El plato frontal también tiene un agujero perforado para colocar la percha vertical al motor. Ambos extremos de la varilla horizontal tienen ranuras que coloca el extremo de una percha para conectar a las manos. El motor va montado sobre una tira de 2 1/2" de madera contrachapada de 3/4". Se trata de atornillar (agujeros de bolsada) a una mayor base de madera contrachapada.

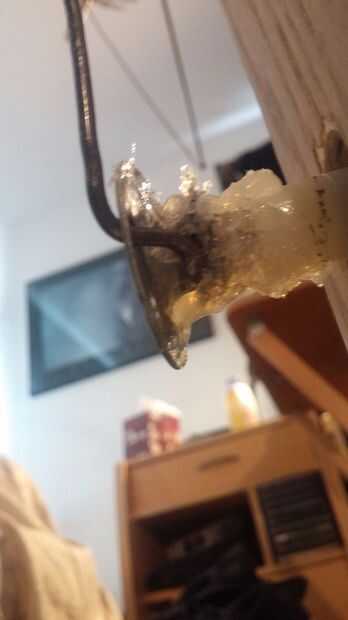

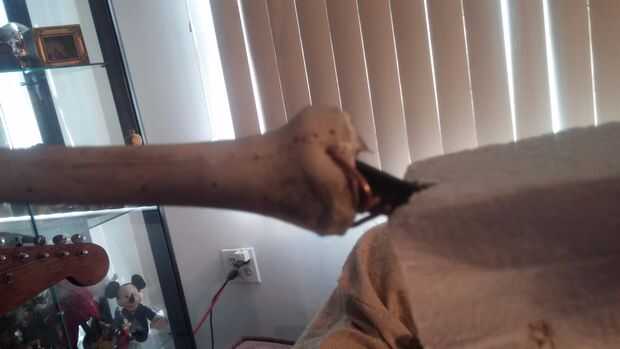

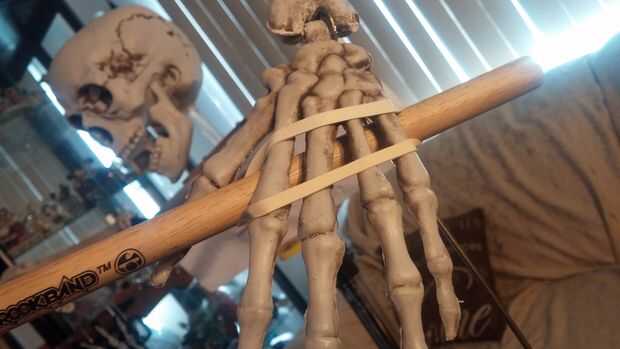

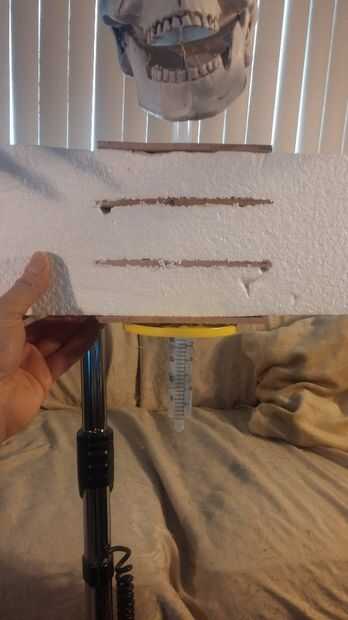

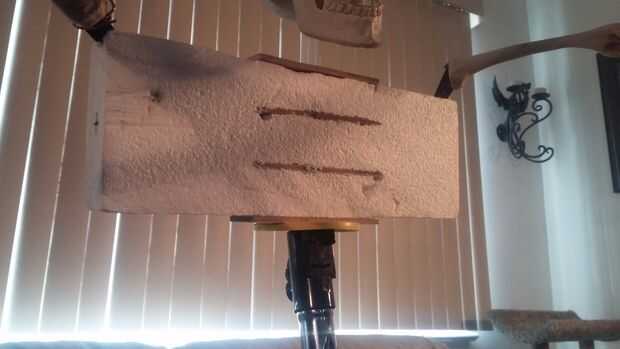

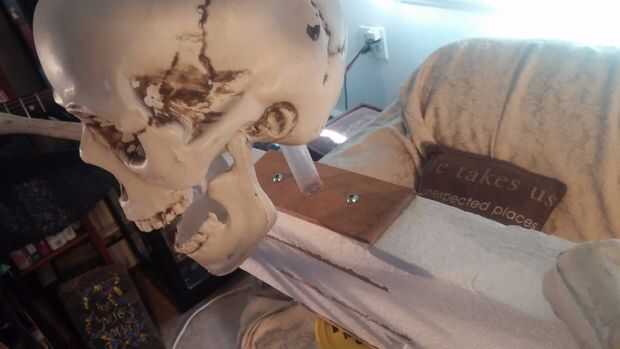

El bloque de espuma de poliestireno es 16 "x 5 1/2" x 2 "espesor. Corto 4 piezas de 1/4" madera contrachapada (5 1/2" x 2") para crear puntos de montaje de la cabeza y el cuerpo. Las piezas superior e inferior están perforadas para dar cabida a los montajes de la jeringa. Las otras 2 piezas se insertan en el bloque de espuma y la parte superior e inferior se atornillan en ellos. Los brazos apenas se asomó en las esquinas superiores del bloque. Su brazo derecho mantiene caída de la espiga por lo que aseguró con un trozo de alambre perforado a través de él. Coloca las perchas del motor a través de las muñecas para traerlo todo junto. Los palillos del tambor se sujetan con bandas de goma. El cráneo tiene un agujero en la base que ensanchado para aceptar la jeringa del cuello.

Sostuve el vacío vertical con un trozo de alambre envuelto alrededor del eje y base. (Esto también hace un buen instrumento musical tocando los cables y cambiando la tensión moviendo el eje).
