Paso 2: Una palabra en cargas inductivas: teoría
El circuito presentado está indicado para puras cargas resistivas como las lámparas incandescentes.

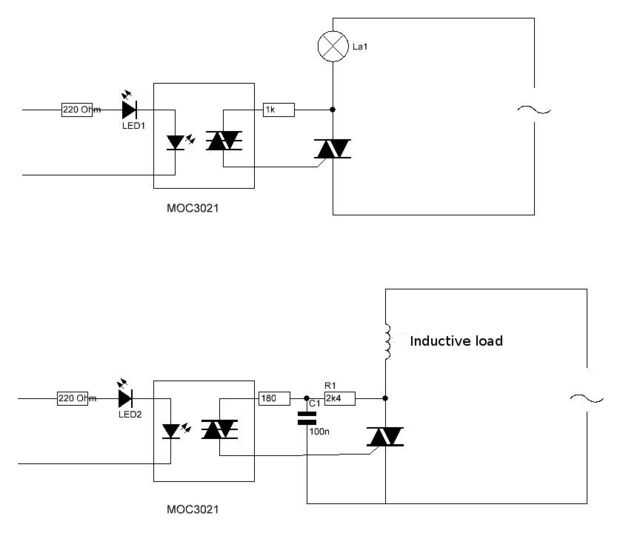

Si usted desea utilizar para cargas inductivas, entonces un circuito snubber es necesario. La figura muestra las modificaciones para su uso con cargas inductivas. Esto no es algo que traté como quería atenuar lámparas, pero se basa en ejemplos y teoría disponible en internet. Tendrías que adaptar el PCB siempre
La figura superior muestra el circuito como es, para la regulación de una lámpara. Es en toda su sencillez solo una resistencia para activar la puerta vía el diac en el optoacoplador. Puede cambiar el valor de 1k como se explica en el texto antes.
La figura inferior da un circuito omnipresente para el uso en cargas inductivas.
Consiste en una resistencia adicional y el condensador. La puerta actual está por debajo de 15mA. Si está utilizando un triac menos sensible para el control de la carga inductiva, reducir la resistencia de 2.4kΩ a 1.2kΩ, proporcionando más corriente para conducir el triac y aumentar el condensador a 200mV. Este circuito snubber está ahí para proteger al triac de alto voltaje generado por una carga inductiva. La retroalimentación puede provocar algunos problemas de carga no inductiva. La pequeña fuga puede ser lo suficientemente significativa como para encender la carga pequeña (por ejemplo una lámpara).
Hay otros circuitos del tambor de frenaje, por ejemplo, un resistor y condensador en serie directamente sobre la carga
