Paso 2: Diseño de circuitos

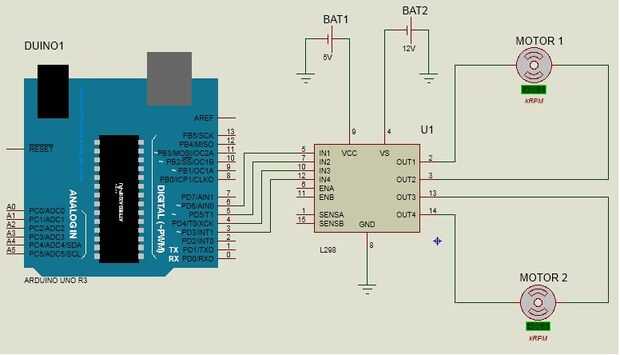

Así que la conexión del circuito se muestra en el apéndice.
Cada motor es controlado por dos clavijas de conexión del regulador del motor:
OUTA y Out conectan MOTOR1
OUTC y OUTD conectan MOTOR2
INTA---pin 6 en Arduino para el control del MOTOR1
INTB---pin 5 en Arduino para el control del MOTOR1
INTC---pin 4 en Arduino para el control de MOTOR2
INTD---pin 3 en Arduino para el control de MOTOR2
VCC---entre 4, 8V y 48V
TIERRA---terreno
+ 5---+ 5V de Arduino
