Arduino: Dado electrónico (usando números al azar) (5 / 6 paso)

Paso 5: Añadir un interruptor de

Now it's time to add a switch. Es importante que el interruptor sea un interruptor momentáneo (cuando usted empuja el curcuit está cerrado y cuando suelte el curcuit está abierto o viceversa). Usar un sensor de movimiento pero el interruptor táctil funciona de la misma manera.

Para el interruptor táctil vas a necesitar conectarse ya que está por debajo. Aviso: dos de los pines son del mismo lado es la forma correcta utilizar un interruptor del tacto.

Para el sensor de movimiento que utiliza salté a la parte superior y use un pedazo de alambre para conectar a la parte inferior.

No importa qué interruptor utiliza necesita conectarse al puerto de 3 voltios con un resistor de 270 ohm (red)(purple)(brown)(gold)

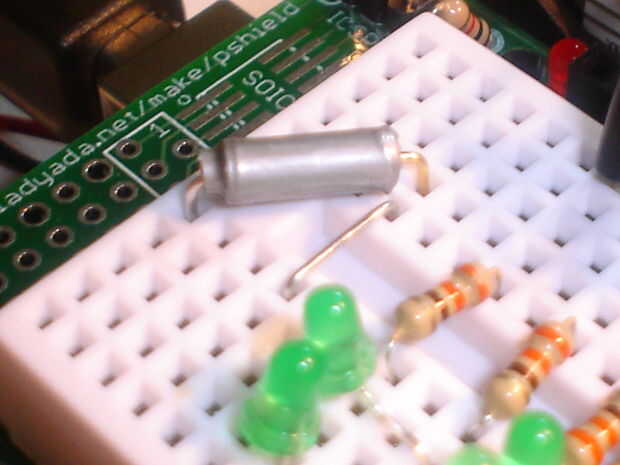

Primera imagen: muestra la instalación de los sensores de movimiento y un cable de puente

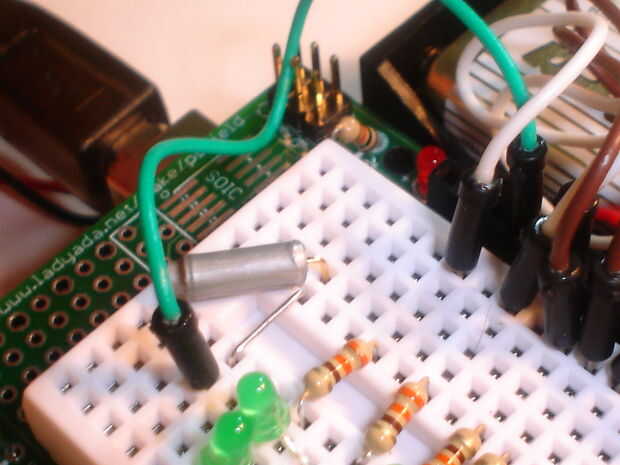

Segunda imagen: muestra la instalación de un cable de puente verde del sensor de movimiento para Pin Digital 12

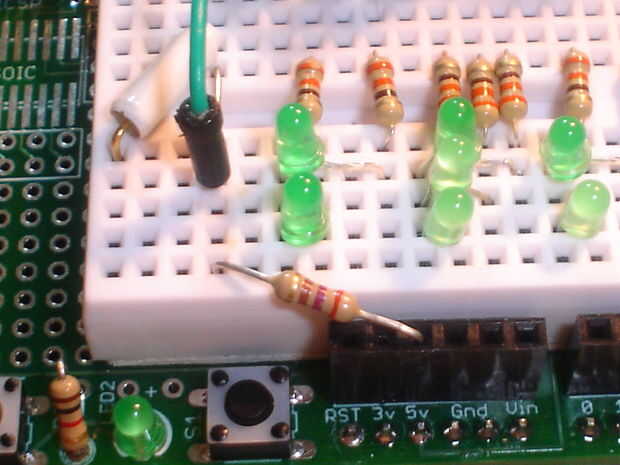

Tercer cuadro: muestra la instalación de una resistencia desde el puerto de 3v para el mismo lado el sensor de movimiento que está conectado el cable de puente verde

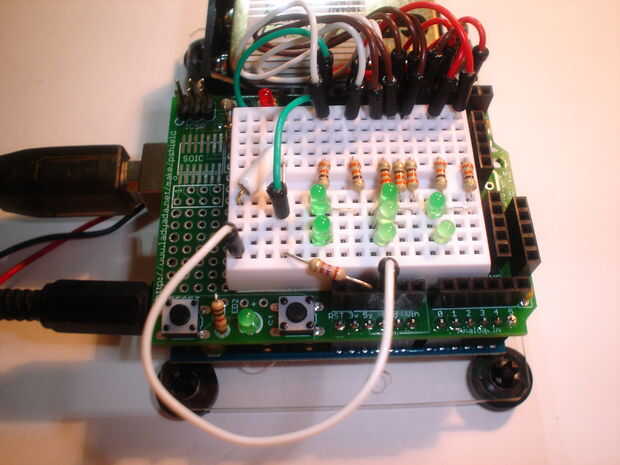

Cuarta foto: muestra la instalación de un cable de puente blanco al otro lado del sensor de movimiento y a la tierra

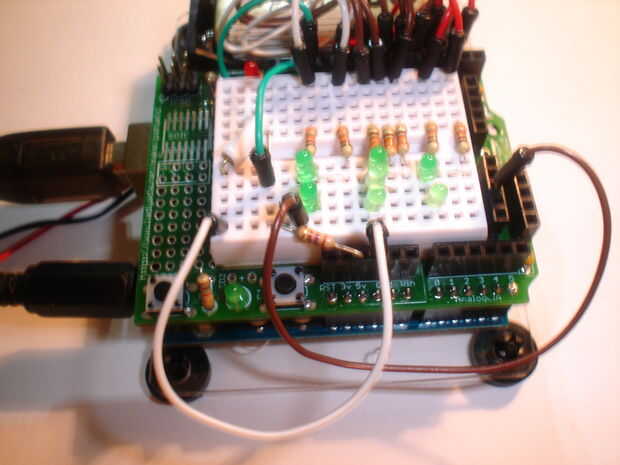

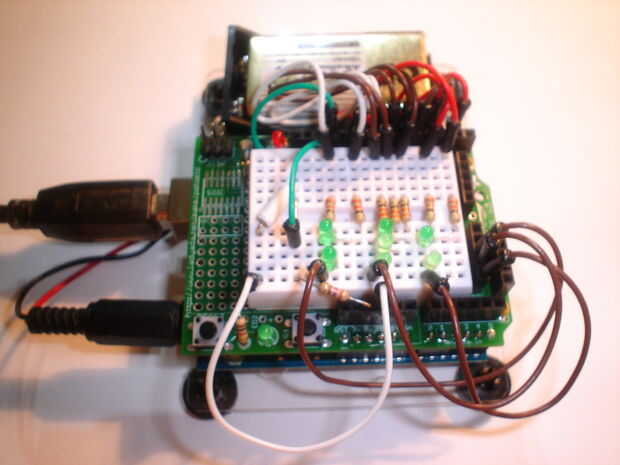

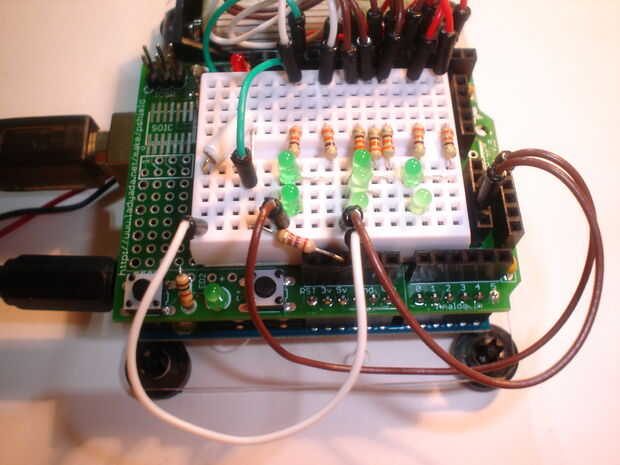

Quinto, sexto y séptimo cuadros: Mostrar la instalación de un cable de tierra a la columna de cátodo de los Leds

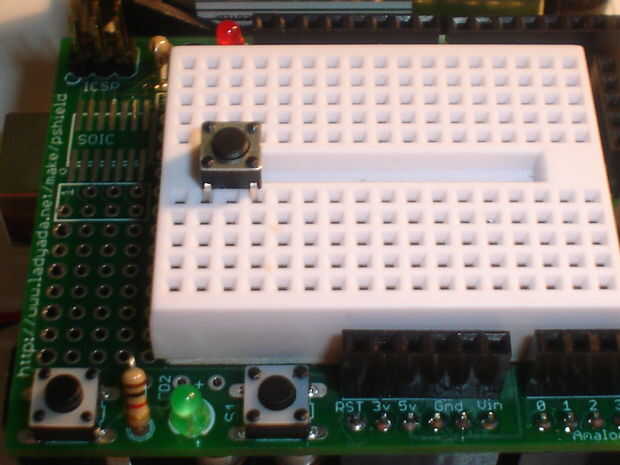

Cuadro 8: muestra cómo utilizar un interruptor táctil si no desea usar o no tienen un sensor de movimiento
