Paso 9: Preparación de la prueba
Para probar el escudo DAQ, he decidido utilizar un simple potenciómetro.

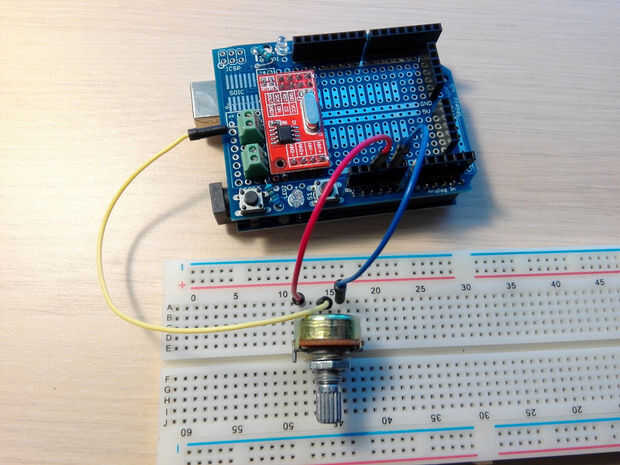

Un potenciómetro tiene 3 pines - Conecte el extremo izquierdo a + 5V, la derecha a GND y el Oriente medio a AIN1 + en el escudo DAQ.

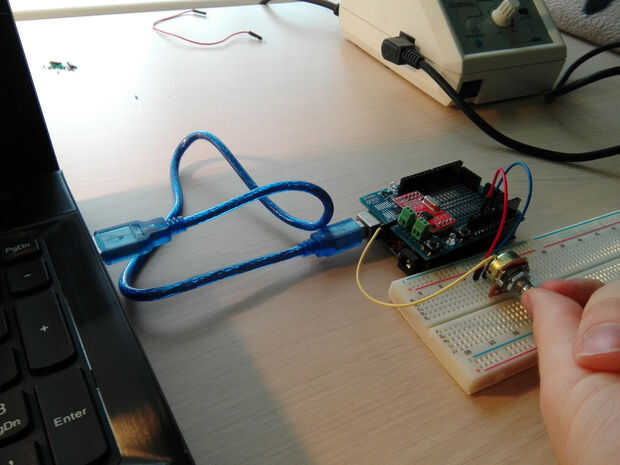

Conectar el Arduino al ordenador con un cable USB.
OPCIONAL: Si todavía no tienes los drivers Arduino instalados y no los puede encontrar para su Arduino P 340 clonar (es decir, aquel que recomienda), ver este enlace.
Varias cosas pueden suceder cuando conectar el Arduino al PC:
- a) absolutamente nada
- b) Arduino o escudo DAQ soltar una bocanada de humo azul
- c) escudo Arduino o DAQ coge el fuego
Si no pasa nada, puede estar en el camino hacia el éxito. Esto significaría que los controladores están instalados correctamente y se ha soldado todo bien. Hay un posibilidad de que algo no está bien conectado - pero usted debe haber enganchado si hicieron la prueba como se supone que.
Ahora, con respecto a b) y c): dependiendo de la gravedad de su situación, probablemente debe comprar nuevas piezas y empezar de cero. O en casos extremos, comuníquese con su departamento local de bomberos.
