Paso 10: Instalación de software de Arduino y biblioteca AD770X
Supongo que será un conocimiento básico del uso de la plataforma Arduino. Si esta es la primera vez que trabajas con Arduino, seguramente encontrará este instructivo muy útil.
Para utilizar el escudo DAQ con mi software, necesitará instalar algunos paquetes de software.
Para usar el Arduino:
- IDE de Arduino - más probable es que está ejecutando Windows, así que descargar el instalador de Windows e instalarlo
- modificado AD770X de biblioteca
Gracias a Kerry D. Wong, contamos con una biblioteca funcional para el uso de la AD7705 ADC con Arduino. He modificado ligeramente esta biblioteca para usar 500 muestras por segundo y que adjunto a este post.
- Descargar el AD770X.zip y descomprimirlo
- Copia la carpeta desempaquetada a mis documentos/Arduino/bibliotecas
- Descargar este archivo: enlace

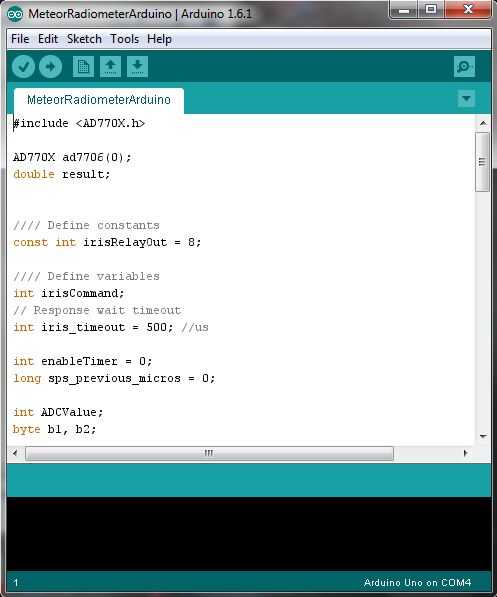

- Descomprimirlo y abrir el archivo: MeteorRadiometer-master\Arduino\MeteorRadiometerArduino\MeteorRadiometerArduino.ino
- Subir este sketch de Arduino al dispositivo Arduino.
- Hacer notar en qué puerto COM está conectado su Arduino en (por ejemplo COM4).
Estás a sólo un paso de muestreo de la señal del potenciómetro.
Extra:
Si usted toma una mirada en el sketch de Arduino que subiste, usted notará que cuando se inicia el envío de datos a PC vía serial, también enciende el pin digital 8. Usé esto para controlar un relé. Actualmente no cuenta con ningún propósito, pero tal vez tienes alguna idea de qué usar para. Pin 8 está apagado cuando el DAQ para grabación.
