Arduino DAQ de doble canal de 16-bit 500SPS (2 / 15 paso)

Paso 2: Soldar la Junta ADC la ProtoShield

Este tablero de ADC es grande porque usted puede probar una señal analógica de 16 bits a 500 muestras por segundo! También tiene un control de ganancia incorporado, filtros, etc.. Pero primero tenemos que conectarlo correctamente.

La Junta Directiva de la ADC viene con pieza amarillo de 4 cabezales de perno que debe soldarse a la Junta Directiva de la ADC como el ProtoShield.

  1. Tomar la ProtoShield y puesto es el lado superior hacia arriba (el lado con pines hembra).

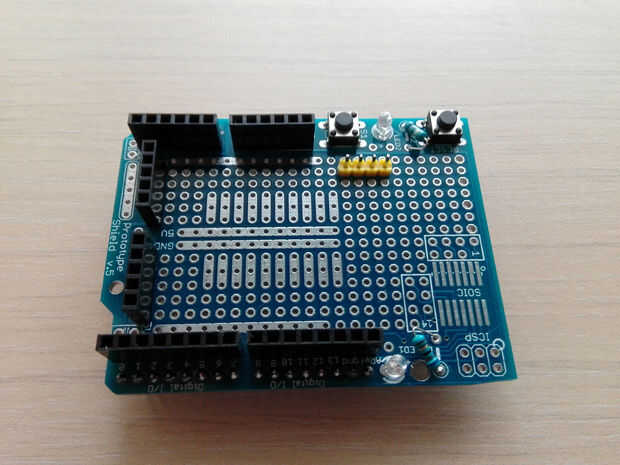

  2. Coloque la cabecera pin amarillo como se indica en la primera imagen. Es importante colocarlo en el lugar correcto - una fila por debajo de la fila superior de los agujeros de perno ProtoShield y son tales que las columnas está cubriendo sin cualquier marcas.
  3. Los pernos de la pieza amarilla son de 2 diferentes longitudes con respecto al plástico amarillo. Asegúrese que los pernos más cortos en la parte superior.

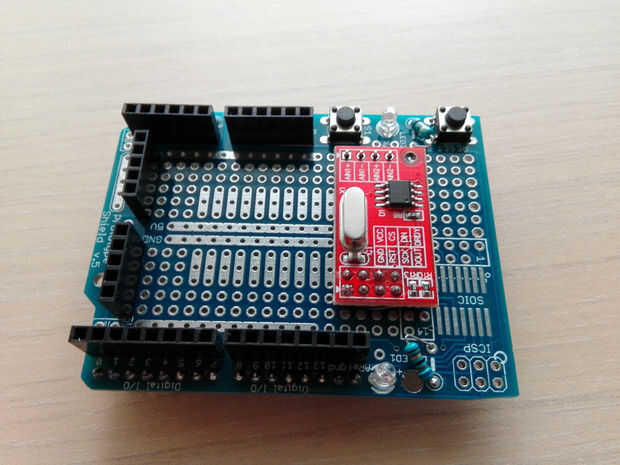

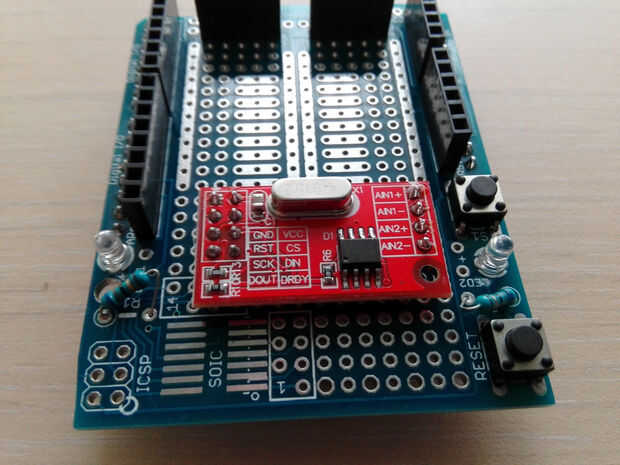

  4. Poner la Junta Directiva de la ADC en el ProtoShield - Alinee los agujeros en el tablero con los pernos del jefe del pin amarillo de la ADC.

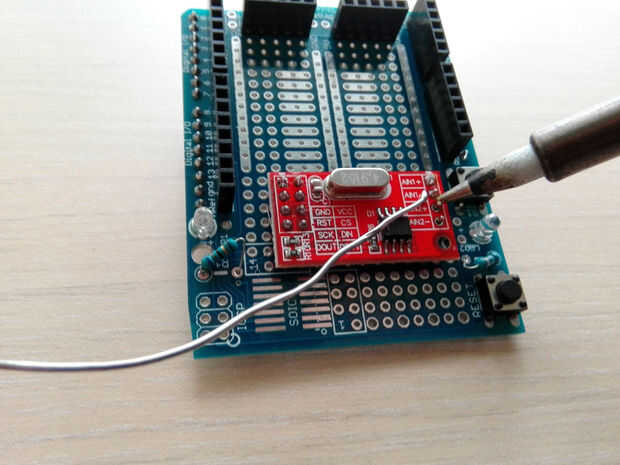

  5. La soldadura de los pines

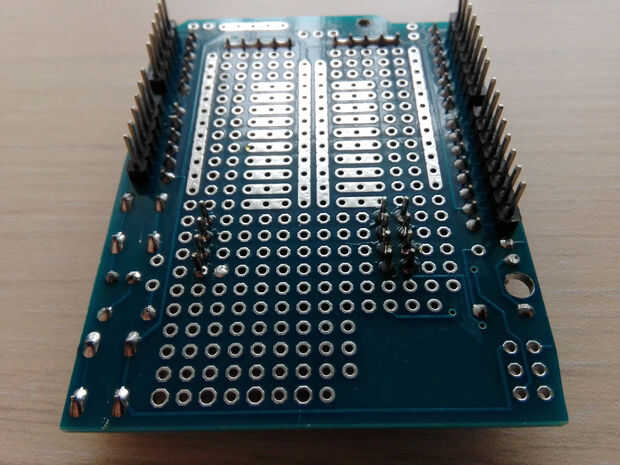

  6. Voltee el ProtoShield y soldadura de la Junta Directiva de la ADC para el ProtoShield
