Paso 4: Para soldar líneas de señal 1

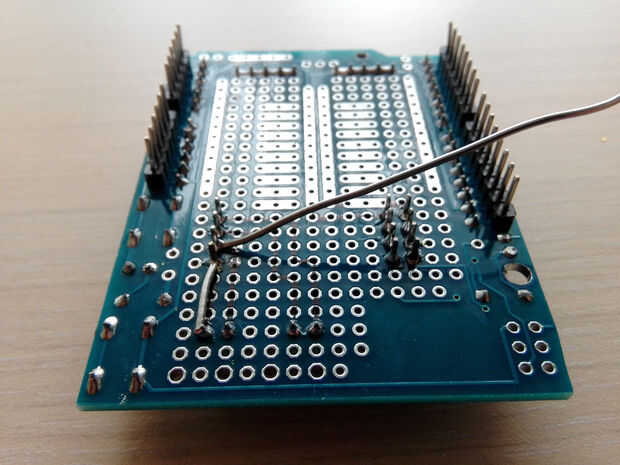

Ahora el duro... ejem... parte de la "diversión". Tenemos que conectar los pines de la ADC para las clavijas de los terminales de tornillo. Esto lo podemos hacer mediante algunos hilos, pero he decidido hacerlo con soldadura. Así que tome algunas de la soldadura (en forma de un alambre fino), soldar un extremo con el conector ADC (mantenga el alambre de la soldadura en las bolas de soldadura hasta que se enfríe), luego alinean el cable con la línea de marcador negro que dibujamos. Cortar la soldadura con el soldador y soldadura el extremo libre con el conector de terminal de tornillo.

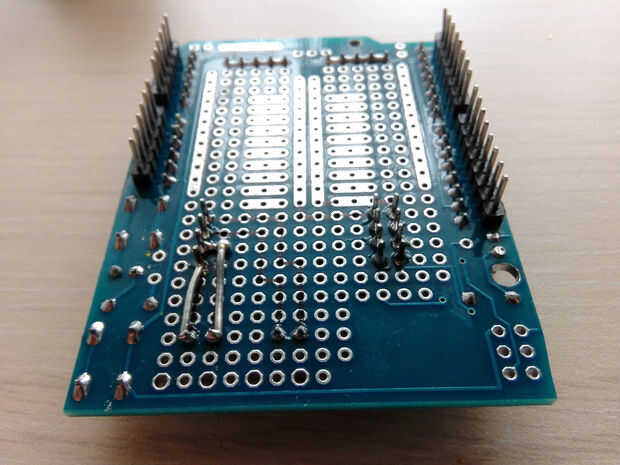

Te darás cuenta que tendrás que hacer un ángulo de 90 grados girar en el segundo pasador. te recomiendo primero hacer una bolita de soldadura en cada 90 grados girar, punto y soldadura de un punto a otro. Una vez que termine el segundo pin de soldadura, debe tenerlo como mina (segunda imagen).

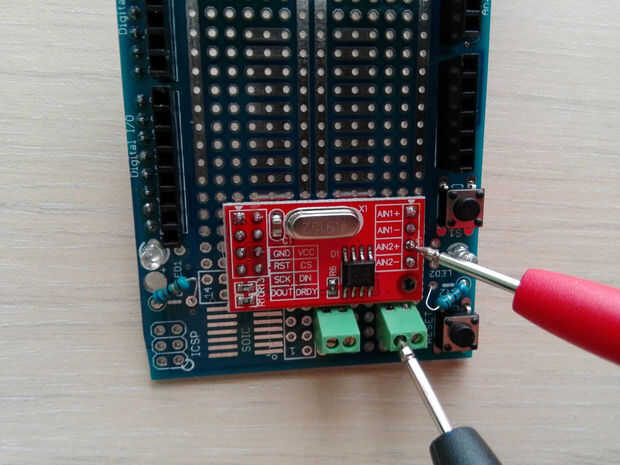

Tiempo de prueba! Ahora a ver si hicimos un buen trabajo de soldadura. Utilice el multímetro en el modo de 'Continuidad' (debe producir un sonido cuando se junten las dos puntas de prueba).
- Compruebe si hay una conexión entre el pin AIN2 + y la entrada izquierda de la unidad terminal de tornillo a la derecha.
- Compruebe si hay una conexión entre la pines AIN2 y la entrada derecha de la unidad terminal de tornillo a la derecha.
Por último, Asegúrese de que NO hay conexión entre las dos clavijas. Si hay una conexión, debe encontrar donde las dos soldaduras se toquen y quiten ese trozo de soldadura.

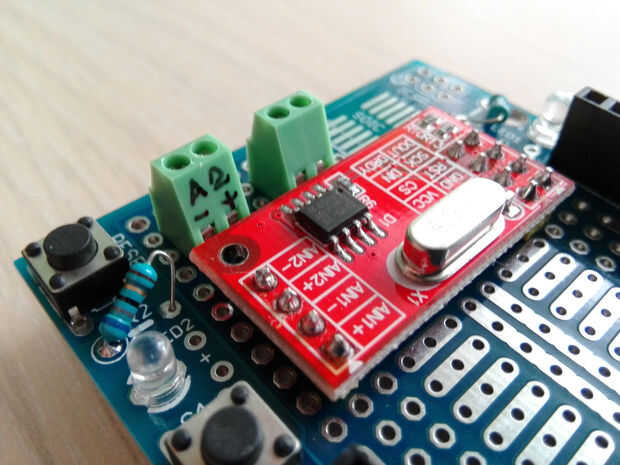

Si hiciste las cosas bien, te recomiendo que usar su marcador para escribir en el terminal de tornillo que entrada es que (Cuarta imagen).
