Arduino DAQ de doble canal de 16-bit 500SPS (5 / 15 paso)

Paso 5: Para soldar líneas de señales 2

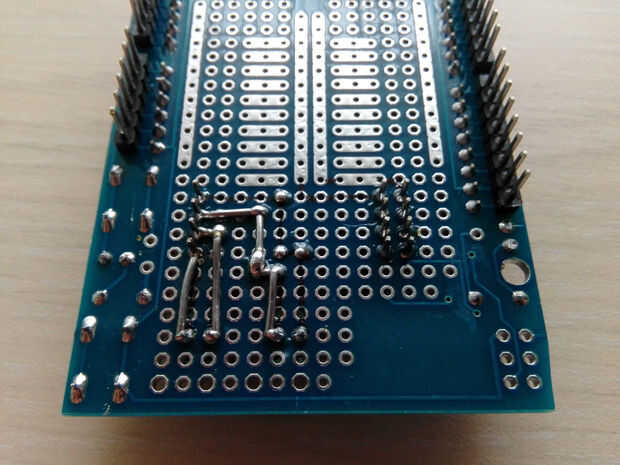

Hacer lo mismo para el terminal de AIN1. Éste puede ser un poco complicado ya que tiene más vueltas de 90 grados.

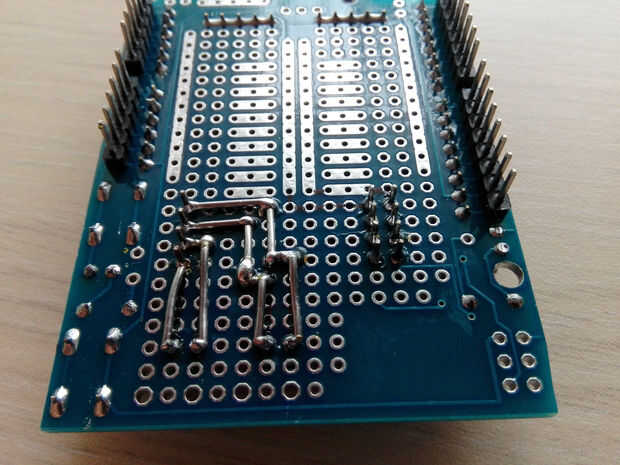

Tome un vistazo a la primera imagen Cómo pongo poco gotas de soldadura en lo 90 grados girar puntos. Esto le ayudará a alinear los cables.

Cuando termines, probar los pines como lo hizo en el paso anterior. Nota: no se alarme si el AIN1 y AIN2 están conectados, está bien. Están conectados a la tierra.

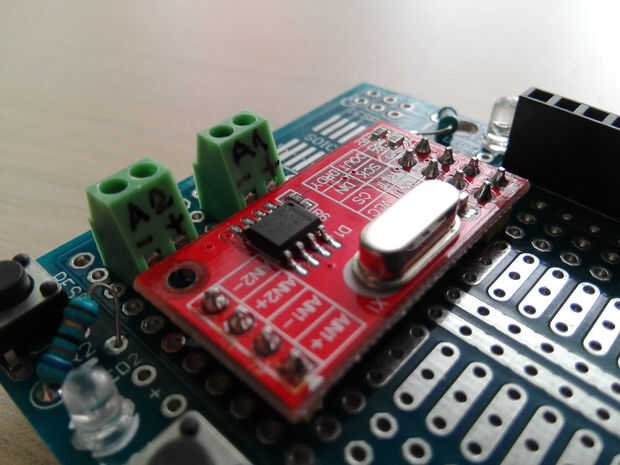

Por último, escriba el AIN1 + y AIN1 - en el terminal de tornillo y eres bueno para ir!
