Arduino DAQ de doble canal de 16-bit 500SPS (6 / 15 paso)

Paso 6: Soldadura GND y VCC

Antes de que salimos para soldar con alambres real, necesitamos conectar el tablero de ADC para líneas de alta tensión. Hay dos: GND y VCC (es decir, + 5V). Lo bueno de este ProtoShield es que tiene disponibles muy cerca de nuestros pins de alimentación ADC.

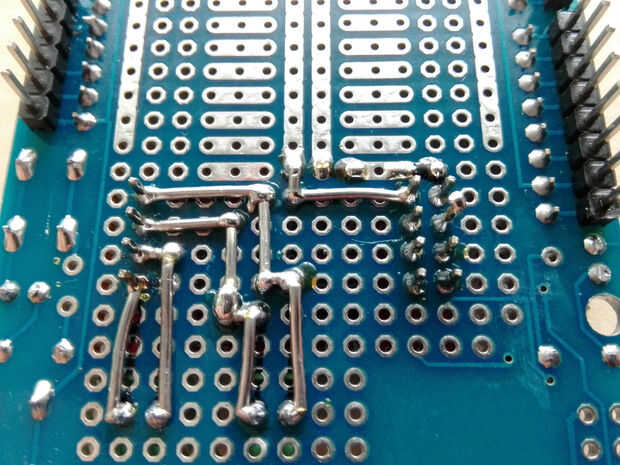

Ver la primera imagen y la soldadura de los pines de alimentación.

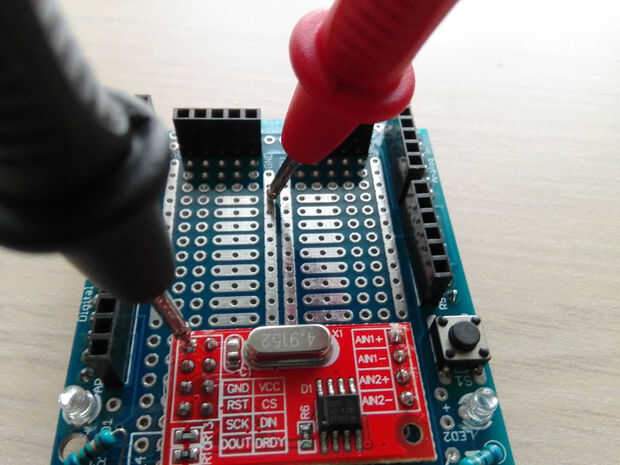

Por último, probar si están conectados correctamente.
