Paso 7: Soldadura de líneas de comunicación de la ADC
ADC necesita hablar con Arduino de alguna manera. Me voy a en detalles cómo hablan realmente (usted puede leer sobre él en Wikipedia), sólo le mostraré lo que usted necesita para soldar.
Necesitaremos 4 pines del ADC a 4 pernos ProtoShield de la soldadura:
- PIN 10 a CS
- PIN 11 DIN
- Pin 12 a duda
- PIN 13 a SCK

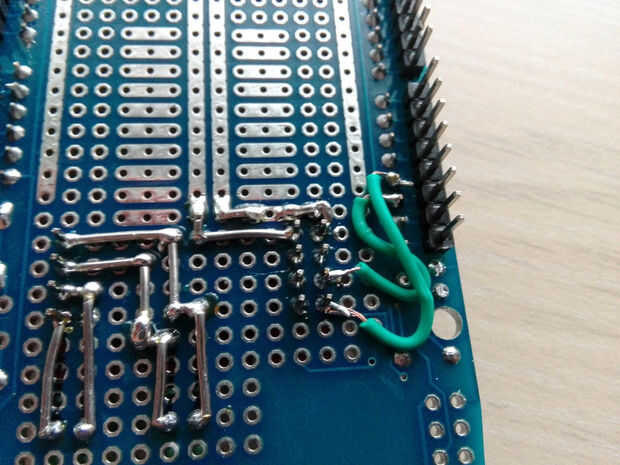

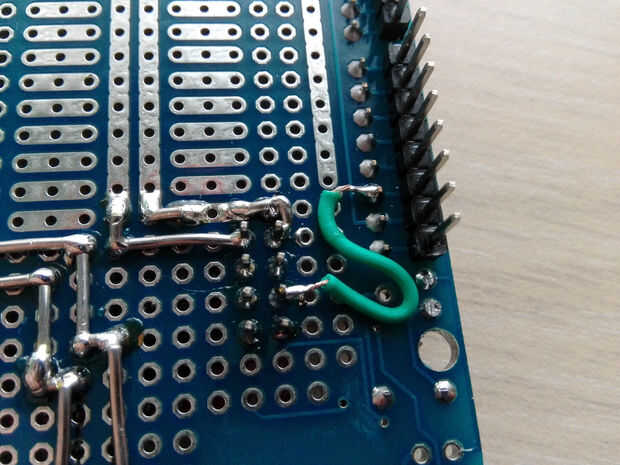

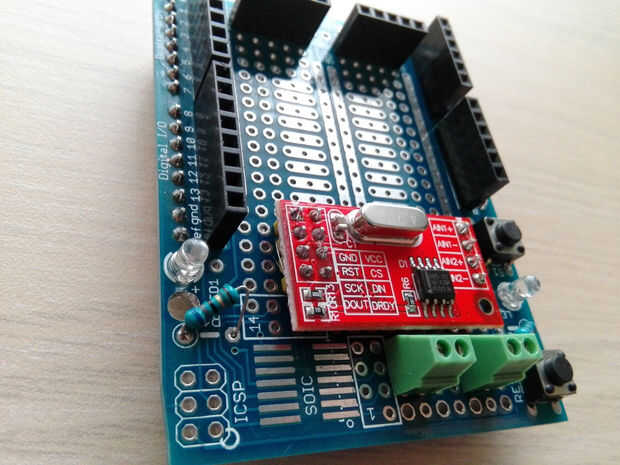

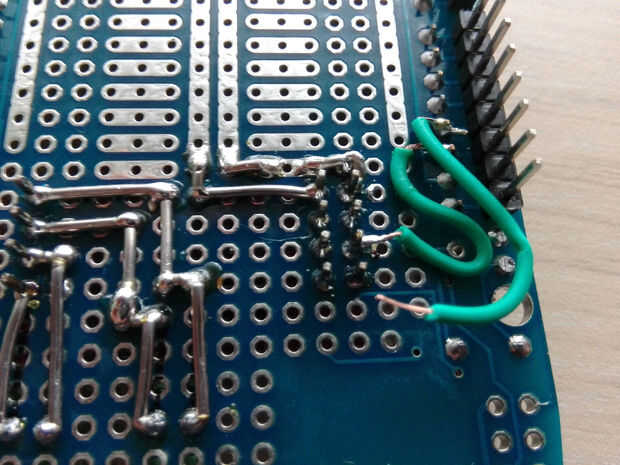

Hay una pequeña leyenda en el tablero de la ADC para mostrar que pin ADC es que. Al girar la tabla en el otro lado es un poco difícil de saber. Adjunto imágenes para ayudarte con la soldadura.

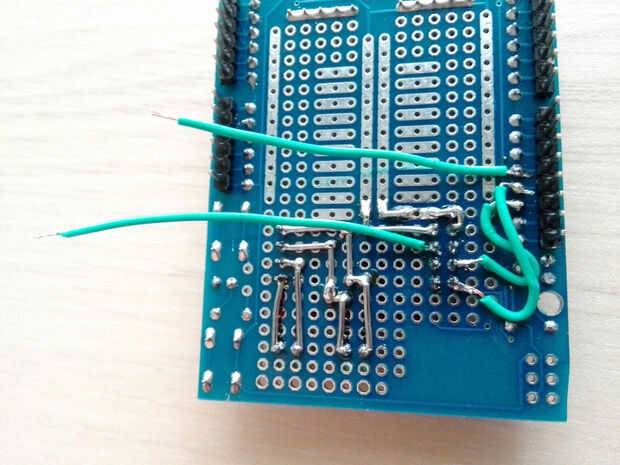

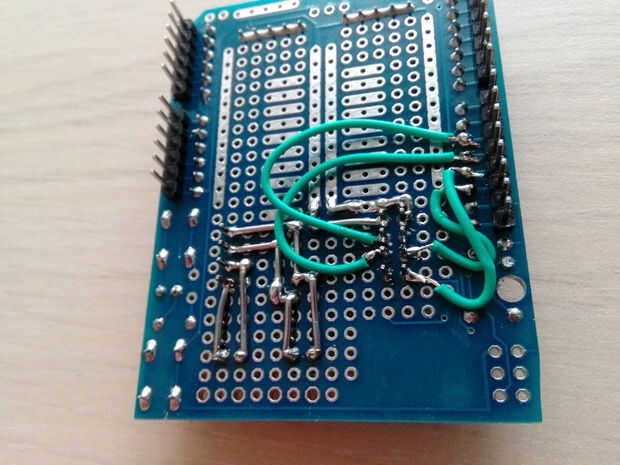

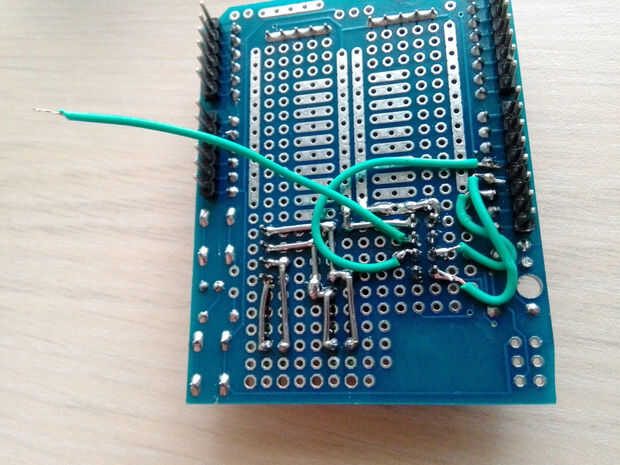

Aviso cuando estoy soldadura CS y DIN: he primero soldar un cable a CS y un cable al Pin 11 y luego los soldados con sus respectivos pernos. Esto es útil ya que permite soldar con un lado libre, en lugar de soldar entre 2 pines.

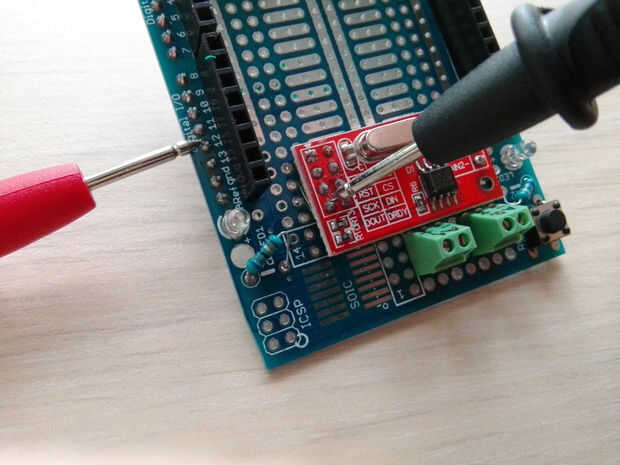

Por último, probar que correctamente han soldado todo.
